Инструкция: После разгерметизации контура циркуляции ОЖ из него необходимо удалить воздух. При прогретом двигателе жидкость в системе охлаждения находится под давлением. Перед проведением ремонтных работ сбросить давление.

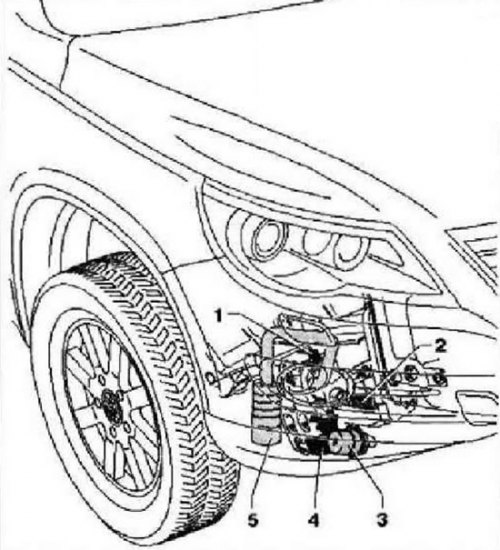

- 1 - Топливопровод с быстросъемным штуцером
- 2 - Система выпуска
- 3 - Циркуляционный насос -V55-
- 4 - Дополнительный отопитель Thermo Top V с блоком управления дополнительного отопителя -J364-
- 5 - Глушитель на впуске
Инструкция: При замене отопителя Thermo Top V предварительно необходимо подключить тестер -VAS 5051В- и в режиме Ведомые функции запустить функцию "Замена отопителя".
Снять шумоизолирующий кожух. Снять передний бампер. Снять подкрылок правой передней колесной ниши.
Предупреждение: Остерегаться ожога горячей охлаждающей жидкостью.

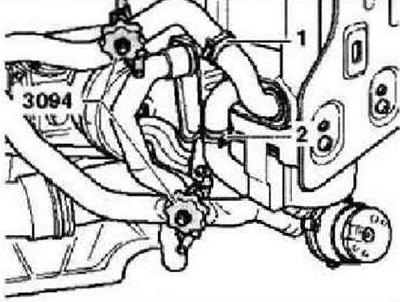

Пережать шланги ОЖ -1- и -2- с помощью зажимов диаметром до 25 мм -3094- -3- и отсоединить шланги от отопителя.
Инструкция: Не разъединять шланги ОЖ, соединённые между собой.
Отсоединить от отопителя циркуляционный насос -V55-.

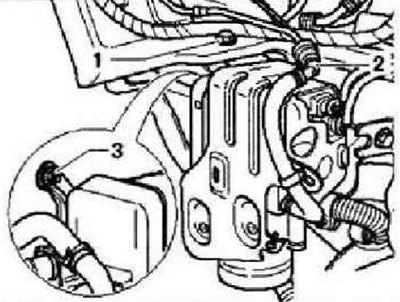

Открутить гайку -3- (10 ± 1,5 Нм) крепления дополнительного отопителя на правом лонжероне. Вывернуть винт -1- (10 ± 1,5 Нм).
Предупреждение: Опасность! Вытекание топлива! Топливо в системе питания находится под давлением.

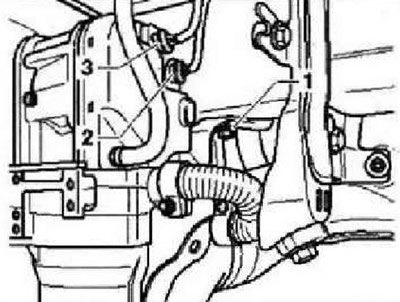

Разъединить быстросъемный штуцер топливопровода -2- и закрыть топливопроводы подходящими заглушками.
Открутить гайку -1- (20 ± 3 Нм) крепления дополнительного отопителя на правом лонжероне.
Осторожно: Возможно повреждение блока управления дополнительного отопителя -J364-. На контактах его разъёма возможно появление слишком высокого напряжения. Отсоединить предварительно 8-контактный разъём. Отсоединить сначала 8-контактный разъём -3- от отопителя.
Отсоединить оставшиеся разъёмы от дополнительного отопителя. Отсоединить от отопителя остальные разъемы.
Установка
Необходимо обеспечить достаточное пространство при работах со всеми подвижными или нагретыми узлами.
Инструкция: Если отопитель Thermo Top V не заменяется, то предварительно необходимо подключить тестер -VAS 5051В- и в режиме Ведомые функции запустить функцию "Разблокировка отопителя".
Установка осуществляется в обратной последовательности. После установки дополнительного отопителя из контура циркуляции ОЖ необходимо удалить воздух.
