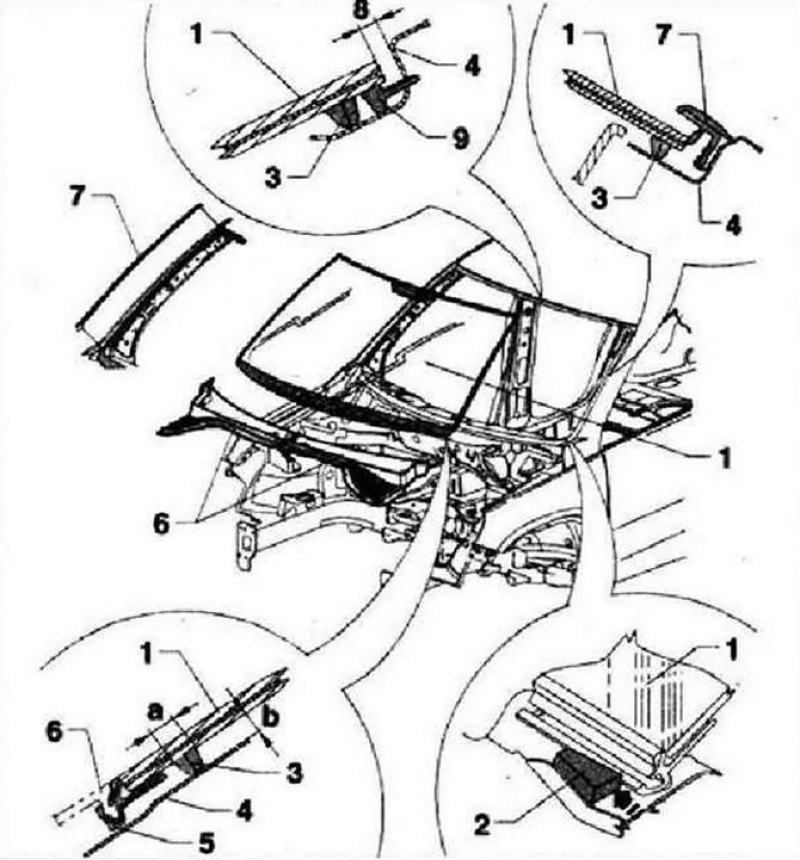

Ветровое стекло
- 1 - Ветровое стекло
- 2 - Регулировочный клин, 443 845 631 А
- 3 - Полиуретановый клей-герметик. Размеры валика клея: ширина = 7 мм, высота = 11 мм (включая предварительно нанесенный слой, остатки клея на стекле и на отбортовке кузова)
- 4 - Отбортовка кузова
- 5 - Обрамляющий профиль, является частью ветрового стекла, если обрамляющий профиль поврежден, должно быть установлено новое стекло
- 6 - Кожух водоотводящего короба. Отделять от обрамляющего профиля только руками, использование инструментов запрещено
- 7 - Водосток
- 8 - Зазор между краем стекла и кромкой крыши. Равномерный зазор 3,5 мм установить с помощью набора щупов -3371-
- 9 - Уплотнительная кромка, является частью ветрового стекла, в случае ее повреждения при вырезании стекла установить новое ветровое стекло
Заднее стекло
(Весь материал скопирован с сайта: «autoinstruction»)

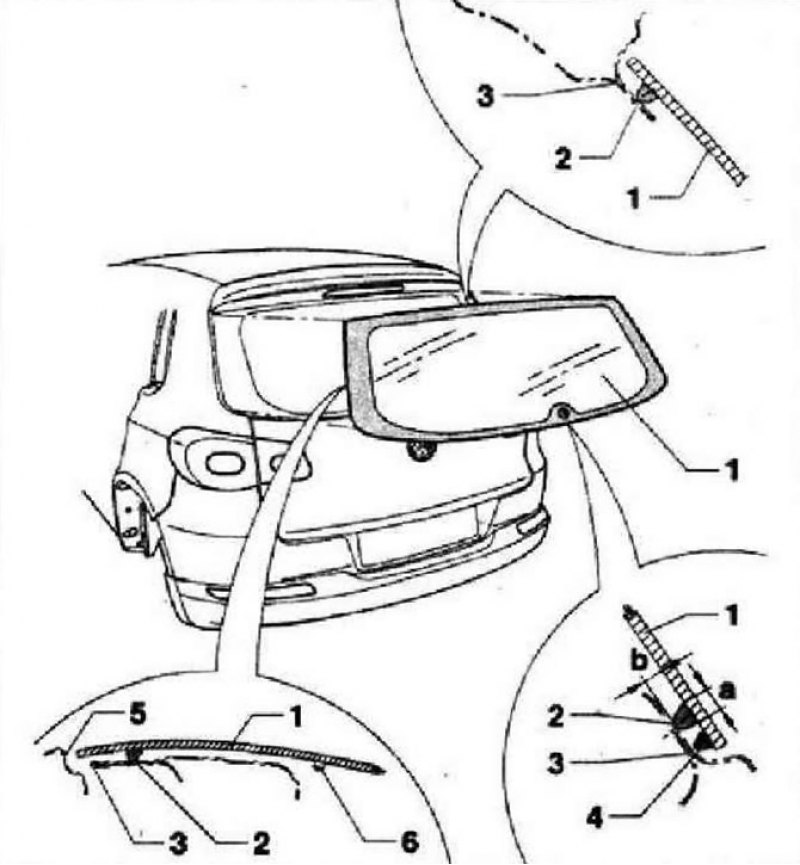

- 1 - Заднее стекло
- 2 - Полиуретановый клей-герметик. Размеры валика клея: ширина = 6,5 мм, высота = 10 мм (включая предварительно нанесенный слой, остатки клея на стекле и на отбортовке кузова)
- 3 - Дверь багажного отсека
- 4 - Упор
- 5 - Боковина
- 6 - Контакт нагревательного элемента

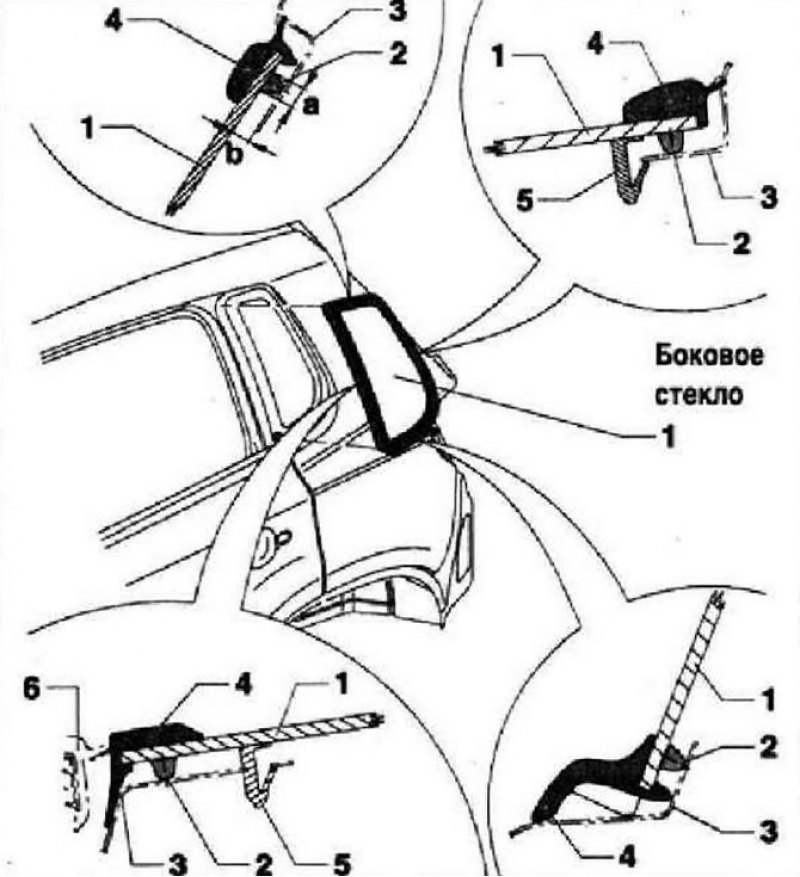

Боковое стекло
- 1 - Боковое стекло
- 2 - Полиуретановый клей-герметик. Размеры валика клея: ширина = 6,5 мм, высота - 10 мм (включая предварительно нанесенный слой, остатки клея на стекле и на отбортовке кузова)
- 3 - Отбортовка кузова
- 4 - Уплотнитель, является частью бокового стекла
- 5 - Крепёжная скоба, является частью бокового стекла
- 6 - Направляющая стекла задней двери
