Инструкция: На рисунках изображена правая сторона автомобиля. Для левой стороны работы выполняются аналогичный образом. Открученные болты крепления петель всегда заменять на новью. После замены петли её необходимо смазать.
- 1 - Дверь
- 2 - Дверная петля, верхняя часть петли соединена с нижней с помощью болта -4-, петля состоит из двух частей
- 3 - Болт, 32 Нм, снятые болты всегда заменять на новые
- 4 - Болт, этот болт для снятия двери с петли нужно выкрутить, 30 Нм
- 5 - Дверная петля, нижняя часть петли соединена с верхней с помощью болта -4-, петля состоит из двух частей
- 6 - Болт, вкручен с внутренней стороны автомобиля, 32 Нм, после замены стойки А нужно применять другие моменты затяжки, снятые болты всегда заменять на новые
- 7 - Болт, 32 Нм, после замены стойки А нужно применять другие моменты затяжки, снятые болты всегда заменять на новые
- 8 - Болт, 32 Нм
- 9 - Ограничитель открывания двери
- 10 - Болт, 32 Нм
- 11 - Болт, снятие болта со стороны водителя, для проведения этой операции со стороны переднего пассажира снять вещевой ящик, 32 Нм. После замены стойки А нужно применять другие моменты затяжки, снятые болты всегда заменять на новые
- 12 - Дверная петля, нижняя часть петли соединена с верхней с помощью болта -13-, петля состоит из двух частей
- 13 - Болт, этот болт для снятия двери с петли нужно выкрутить, 30 Нм
- 14 - Дверная петля, верхняя часть петли соединена с нижней с помощью болта -13-, петля состоит из двух частей
- 15 - Болт, 32 Нм, снятые болты всегда заменять на новые
- 16 - Болт, 32 Нм, после замены стойки А нужно применять другие моменты затяжки, снятые болты всегда заменять на новые
(Смотрите полную версию на сайте: www.AutoInstruction.ru)
Смазка новых дверных петель
Инструкция: Описание сделана для правой стороны автомобиля. Левая сторона аналогична правой.

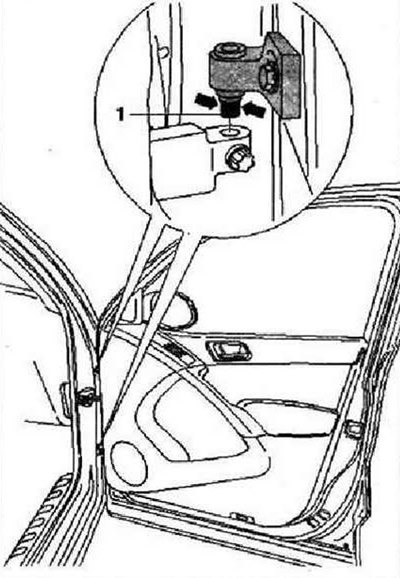

Новую петлю смазывают после выполнения окраски. Смазать верхнюю петлю -1- по окружностям -стрелки- пальца и отверстия литиевой консистентной смазкой -G 000 150-. Смазать нижнюю петлю -1- по окружностям -стрелки- пальца и отверстия литиевой консистентной смазкой -G 000 150-.
