Внимание! Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.
Реле указателей поворота и аварийной световой сигнализации выполнены как один комбинированный блок.
При работе реле в салоне автомобиля должны быть слышны щелчки. Если при включении указателей поворота с одной или другой стороны автомобиля реле работает с повышенной частотой, значит, перегорела одна из ламп указателей поворота, а исправная лампа мигает с удвоенной частотой.
Если не мигают указатели поворота с двух сторон автомобиля, возможно, перегорел предохранитель, вышел из строя переключатель или реле указателей поворота или имеется неисправность в электрической цепи. Если перегорел предохранитель, перед установкой нового предохранителя проверьте состояние электрической цепи.
Замену реле указателей поворота и аварийной световой сигнализации производите следующим образом:
Отсоедините электрический разъем реле.

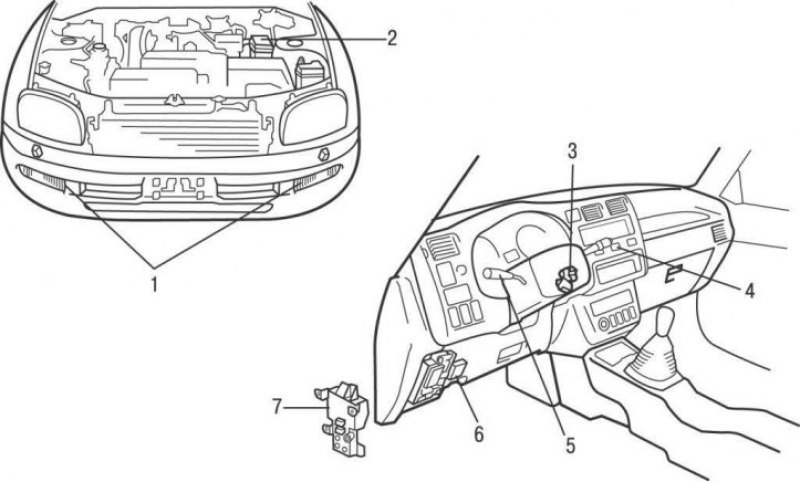

Рис. 15.14. Расположение реле указателей поворота и аварийной световой сигнализации на моделях до 2001 года: 1 – предохранитель в блоке реле и предохранителей №2; 2 – передние указатели поворота и аварийной световой сигнализации; 3 – реле указателей поворота и аварийной световой сигнализации в блоке №5; 4 – замок зажигания; 5 – выключатель аварийной световой сигнализации; 6 – переключатель указателей поворота; 7 – предохранитель в блоке предохранителей

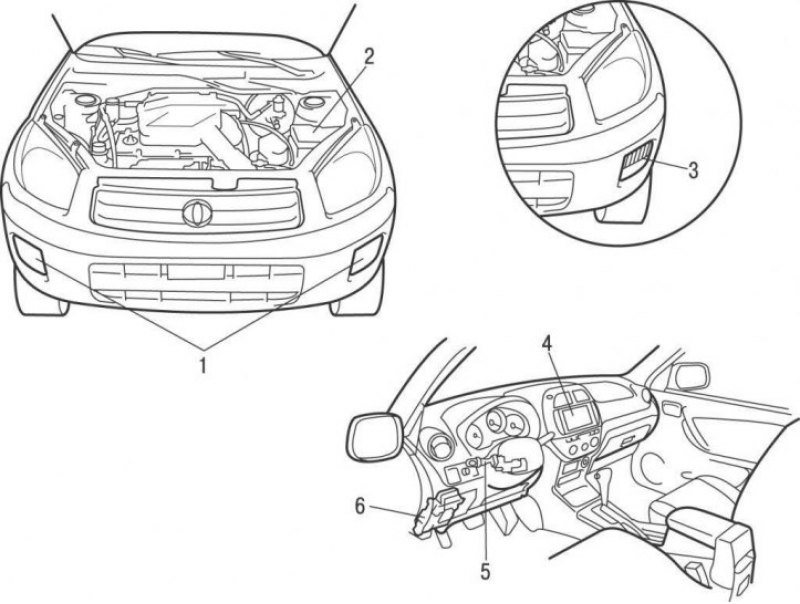

Рис. 15.15. Расположение реле указателей поворота и аварийной световой сигнализации на моделях с 2001 года: 1 – передние указатели поворота и аварийной световой сигнализации; 2 – предохранитель в блоке предохранителей моторного отсека; 3 – передняя противотуманная фара с указателем поворота; 4 – выключатель аварийной световой сигнализации; 5 – переключатель указателей поворота; 6 – реле указателей поворота и аварийной световой сигнализации
Снимите реле с кронштейна, расположенного под панелью приборов, справа от рулевой колонки (рис. 15.14, 15.15).
Установку реле проводите в последовательности, обратной снятию.
