Модулятор
Состоит из электрического насоса и четырех электромагнитных клапанов. Электрический насос создает давление и наполняет резервуары в модуляторе. Насос и резервуары размещены в блоке модулятора. Электромагнитные клапаны модулируют давление в колесных тормозных цилиндрах при работе АBS.
Датчики частоты вращения
Расположены около каждого колеса. Они вырабатывают импульсы, когда около них проходят зубья роторов, и передают их электронному контрольному устройству АBS, на основании чего вычисляется частота вращения колес.

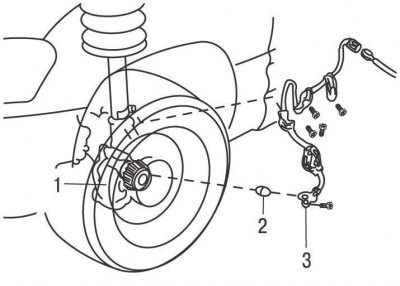

Рис. 11.3. Передний датчик частоты вращения: 1 – ротор датчика частоты вращения переднего колеса; 2 – втулка; 3 – датчик частоты вращения переднего колеса
Передние датчики частоты вращения установлены на поворотных кулаках в непосредственной близости от ротора, который является неотъемлемой частью внешнего ШРУСа вала привода колеса (рис. 11.3).
[Текст предоставил этот ресурс: Autoinstruction.ru]
Рис. 11.4. Задний датчик частоты вращения на всех моделях до 2001 года и на полноприводных моделях с 2001 года: 1 – датчик частоты вращения заднего колеса; 2 – ротор датчика частоты вращения заднего колеса
Рис. 11.5. Задний датчик частоты вращения на моделях с одним ведущим мостом выпуска с 2001 года: 1 – электрический разъем; 2 – датчик частоты вращения заднего колеса; 3 – ступица; 4 – тормозной барабан
На всех моделях до 2001 года и на полноприводных моделях с 2001 года задние датчики частоты вращения крепятся болтами к рычагам задней подвески (рис. 11.4). На моделях с одним ведущим мостом с 2001 года к центральной части задней ступицы (рис. 11.5).
Датчик замедления
Устанавливался на полноприводных моделях до 2001 года и всех моделях с 2001 года. Датчик установлен под центральной консолью и передает сигналы об отрицательных ускорениях электронному контрольному устройству АBS.
На моделях до 2001 года расположен под панелью приборов со стороны переднего пассажира, а на моделях с 2001 года объединен с блоком модулятора. Функция ЭБУ — принимать и обрабатывать информацию, получаемую от датчиков частоты вращения колес, и управлять давлением в трубопроводе таким образом, чтобы исключить блокировку колес. Электронный блок управления выполняет также диагностическую функцию, загоранием контрольной лампы предупреждая водителя об обнаружении неисправности в электрических цепях или элементах АBS. Код неисправности заносится в память ЭБУ и может быть прочитан без использования специальных приборов.
Перед вызовом кодов неисправностей выполните несколько простых проверок:
- проверьте уровень тормозной жидкости в компенсационном бачке;
- проверьте надежность подсоединение всех электрических разъемов АBS;
- проверьте целостность предохранителей.
Электронный блок управления хранит код неисправности, пока его память не будет очищена, или неисправность не будет устранена.
Контрольная лампа АBS должна загореться после включения зажигания и погаснуть сразу же после пуска двигателя. Если лампа продолжает гореть, система самодиагностики зарегистрировала неисправность в электрических цепях или элементах антиблокировочной системы.

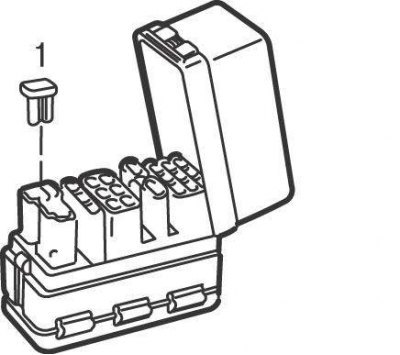

Рис. 11.6. Расположение перемычки (1) в диагностическом разъеме на моделях до 2001 года

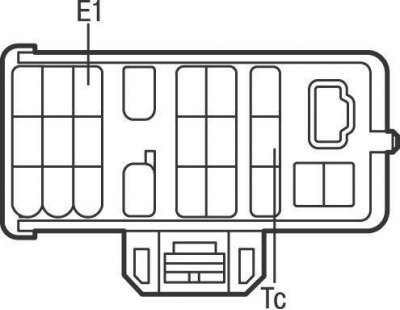

Рис. 11.7. Расположение контактов Tc и E1 диагностического разъема на моделях до 2001 года

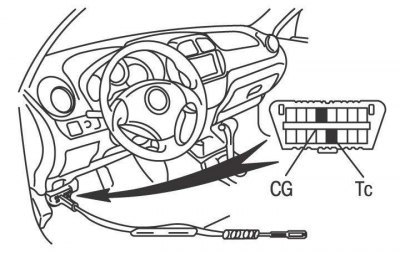

Рис. 11.8. Расположение диагностического разъема и контактов E1 и CG на моделях с 2001 года
Прочитать диагностические коды неисправности можно следующим образом. Поверните ключ зажигания в положение OFF (зажигание выключено). На моделях до 2001 года снимите перемычку 1 (рис. 11.6), затем дополнительным проводом соедините контакты Tc и E1 диагностического разъема, расположенного около компенсационного бачка усилителя рулевого управления (рис. 11.7). На моделях с 2001 года соедините контакты E1 и CG диагностического разъема, расположенного с левой стороны под панелью приборов (рис. 11.8). Включите зажигание, не заводя двигатель, и по количеству вспышек контрольной лампы АBS определите код неисправности.
Номер диагностического кода определяется по количеству вспышек контрольной лампы АBS. При наличии неисправности вспышки контрольной лампы АBS происходят в две серии, интервал между которыми составляет 1,5 с. Например, код 34 (неисправность в цепи датчика частоты вращения заднего левого колеса): лампа вспыхивает 3 раза, пауза 1,5 с, затем лампа вспыхивает еще 4 раза. Если в память занесено несколько кодов неисправностей, то перед индикацией каждого последующего кода пауза составляет 2,5 с. При отсутствии неисправностей контрольная лампа вспыхивает каждые 0,5 с.

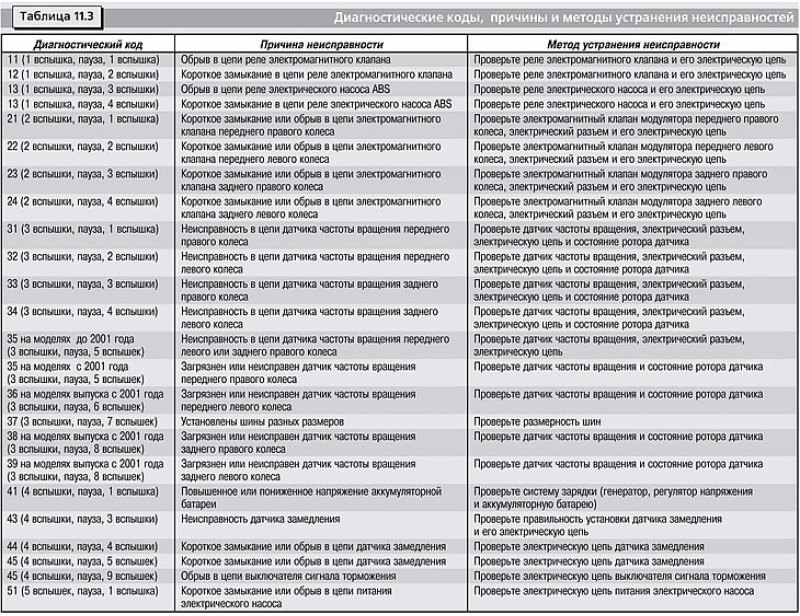

Диагностические коды, причины и методы устранения неисправностей приведены в табл. 11.3.
После прочтения кодов и устранения неисправностей очистите память ЭБУ. На моделях до 2001 года разъедините контакты E1 и Tc диагностического разъема, а на моделях с 2001 года разъедините контакты E1 и CG. Включите зажигание, не заводя двигатель, и очистите память ЭБУ, нажав педаль тормоза 8 или более раз в течение 3 с. На моделях до 2001 года установите на место перемычку 1 (рис. 11.6). Закройте крышку диагностического разъема.
Проверка электрического питания и соединения с «массой»

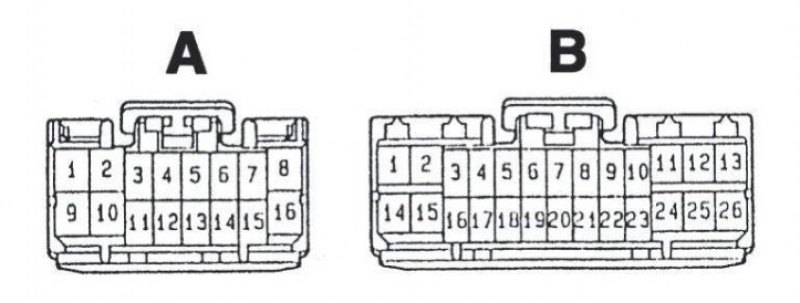

Рис. 11.9. Электрические разъемы (А и В) сдвоенного реле
Все проверки электрического питания и соединения с «массой» производите с использованием тестера, подключая его к контактам предварительно отсоединенного электрического разъема сдвоенного реле (рис. 11.9).

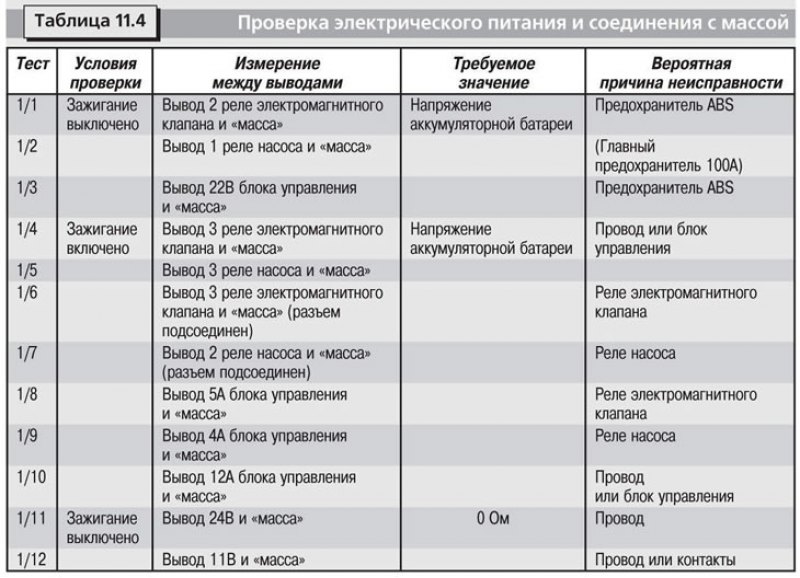

Тесты проверки электрического питания и соединения с «массой» приведены в табл. 11.4.
Проверка датчиков частоты вращения колес

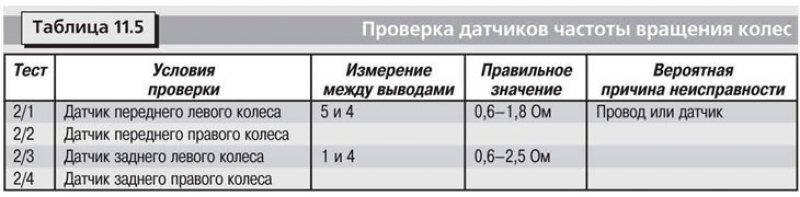

Проверку датчиков частоты вращения колес производите при отсоединенных от блока управления электрических разъемах. Порядок проверки приведен в табл. 11.5.
