Идентификация
Номер кузова и идентификационная пластина

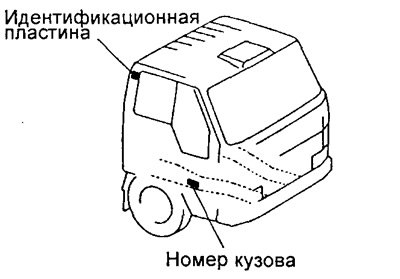

Номер кузова отштампован на основании сиденья пассажира. Идентификационная пластина расположена на раме правого крыла.
Номер двигателя

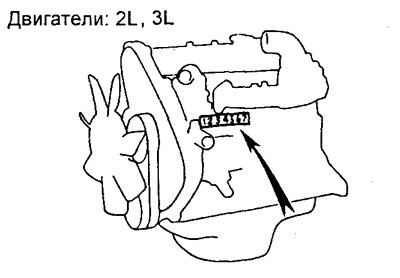

Номер двигателя отштампован на блоке цилиндров, в месте указанном на рисунках стрелками.
 |
 |
Точки установки домкрата

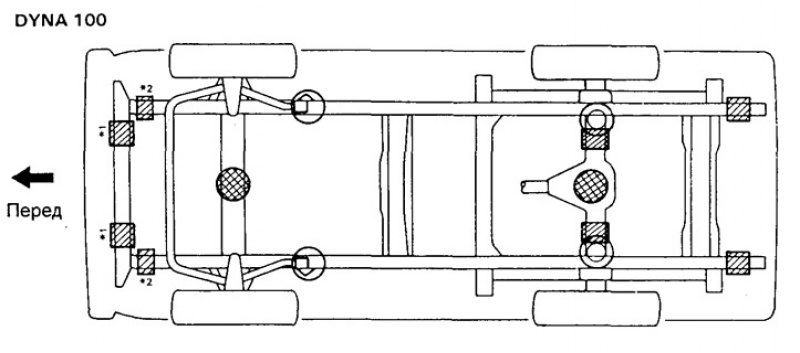

Рекомендуемые точки установки домкратов и подставок указаны на рисунках. Устанавливайте домкраты и подставки только в указанных точках.
*1 - для моделей без насоса гидроусилителя рулевого управления.
*2 - для моделей с насосом гидроусилителем рулевого управления.

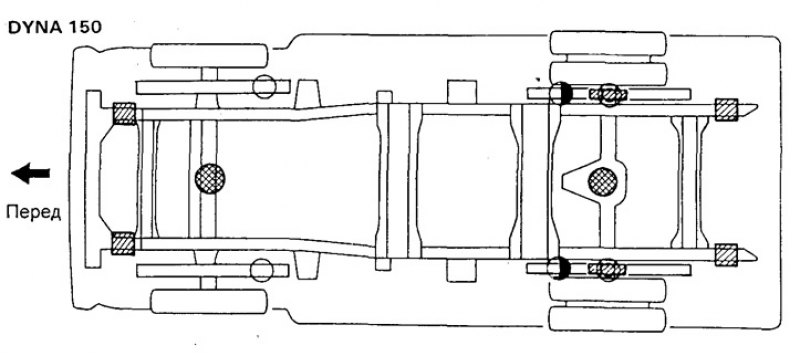

Точки установки домкратов и подставок
Точки установки гаражного домкрата —
Точки установки винтового домкрата:
Передняя часть —
Задняя часть:
Одиночные шины —
Источник материала этот сайт autoinstruction.ru
Сдвоенные шины —
Точки установки подставок —
Сокращения
- PCV — система принудительной вентиляции картера
- ВМТ — верхняя мертвая точка
- ГРМ — газораспределительный механизм
- М3 — момент затяжки
- НМТ — нижняя мертвая точка
- МКПП — механическая коробка передач
- АКПП — автоматическая коробка передач
- 2L, 3L — двигатели 2L, 3L
- 1Y, 2Y, 3Y — двигатели 1Y, 2Y, 3Y
- 150 — Dyna 150
- 100 — Dyna 100
- Мост тип А — Редуктор 8 дюймов
- Мост тип В — Редуктор 9,5 дюймов
- Мост тип С — Редуктор 10,5 дюймов
