Разборка
1. Снимите крышку прерывателя-распределителя, не отсоединяя провода.
2. Снимите ротор распределителя и пылеотражатель (если установлен).
3. Отсоедините провод распределителя и клемму.
а) Отверните гайку и пружинную шайбу.
б) (Тип А) Снимите провод распределителя и конденсатор.
в) (Тип В) Отсоедините провод распределителя.
г) Снимите изолятор и клемму.
4. Снимите контактную группу, отвернув два винта, сняв пластинчатые шайбы и соединительный провод.
5. Снимите демпферную пружину.
6. Снимите вакуумный регулятор угла опережения зажигания.
а) Выверните винт и снимите конденсатор (Тип В) с корпуса распределителя.
б) Снимите разрезную стопорную шайбу, затем с небольшим поворотом снимите вакуумный регулятор угла опережения зажигания.
7. Снимите пластину контактной группы (пластину прерывателя), вывернув два винта, сняв прижимные шайбы и соединительный провод.
8. Снимите пружины центробежного регулятора.
9. Снимите кулачок прерывателя.
Извлеките пробку сальника, выверните винт с торца валика привода регулятора и снимите кулачок.
10. Снимите грузики центробежного регулятора, предварительно с помощью небольшой отвертки сняв стопорные разрезные шайбы.
Проверка
(См. раздел "Проверка распределителей после разборки").
Сборка
1. Установите грузики центробежного регулятора и с помощью плоскогубцев закрепите их разрезными шайбами.
2. Установите кулачок распределителя.
а) Нанесите тонкий слой консистентной смазки на выступ валика привода.
б) Установите кулачок на выступ валика привода, как показано на рисунке.
в) Установите новый винт в торец валика привода кулачка.

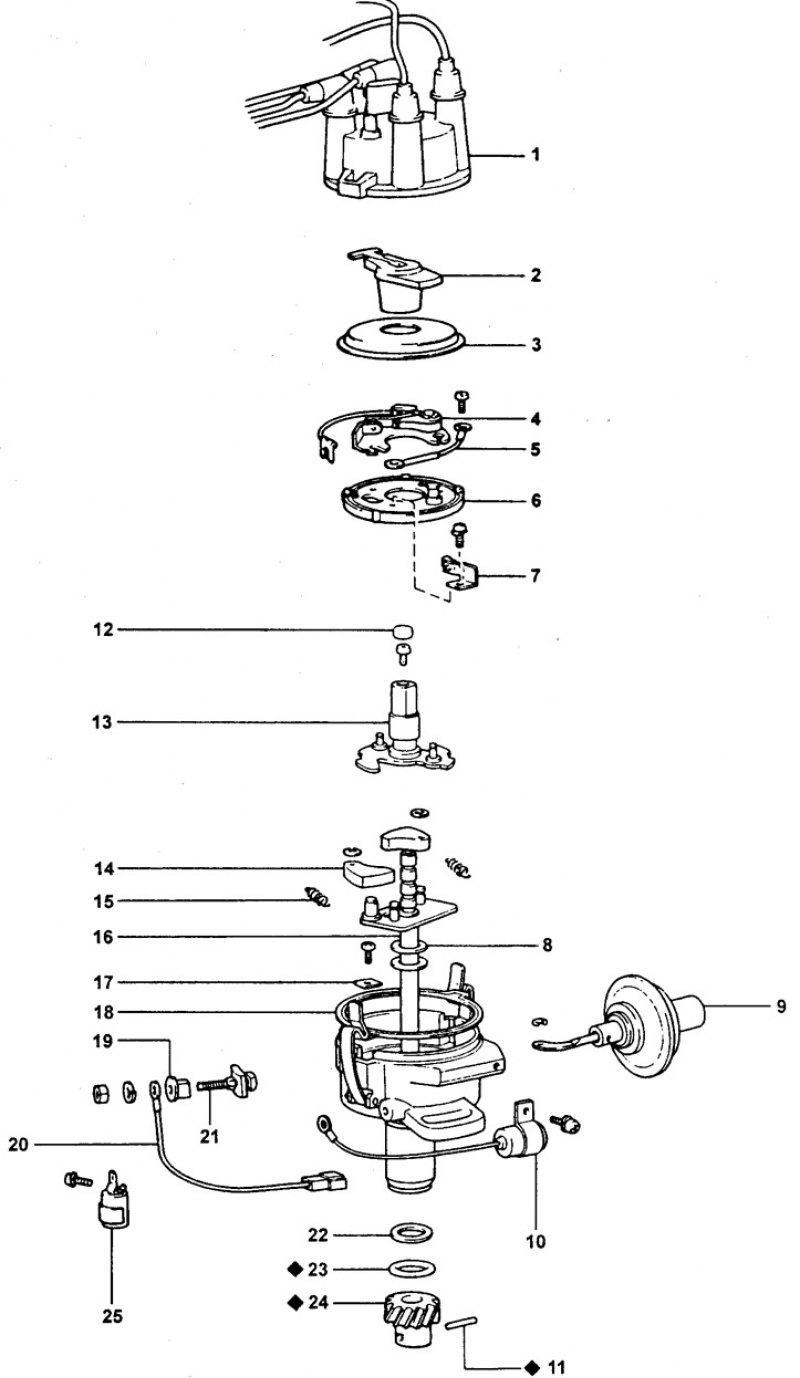

Прерыватель-распределитель (контактная система зажигания). Составные части прерывателя-распределителя. 1 - крышка прерывателя-распределителя (с высоковольтными проводами), 2 - ротор распределителя, 3 - пылеотражатель, 4 - контактная группа, 5 - соединительный провод, 6 - подвижная пластина, 7 - демпфирующая пружина, 8 - упорная шайба, 9 - вакуумный регулятор угла опережения зажигания, 10 - конденсатор (тип В), 11 - соединительный штифт, 12 - пробка сальника, 13 - кулачок прерывателя, 14 - грузик центробежного регулятора угла опережения зажигания, 15 - пружина центробежного регулятора угла опережения зажигания, 16 - валик центробежного регулятора угла опережения зажигания, 17 - прижимная шайба, 18 - прокладка, 19 - изолятор, 20 - провод распределителя, 21 - вывод (клемма) распределителя, 22 - плоская шайба, 23 - уплотнительное кольцо, 24 - шестерня привода прерывателя-распределителя, 25 - конденсатор (тип А),
♦ - детали, не подлежащие повторному использованию.
г) Нанесите слой консистентной смазки внутрь кулачка.
д) Установите пробку сальника на верхний торец валика привода.
3. Установите пружины центробежного регулятора угла опережения зажигания.
4. Установите пластину контактной группы (пластину прерывателя).
а) Совместите четыре зажима на пластине контактной группы с выступами в корпусе прерывателя-распределителя и установите пластину.
б) Закрепите один конец соединительного провода и две прижимные шайбы с помощью винта.
5. Установите вакуумный регулятор угла опережения зажигания.
а) Установите регулятор на корпусе распределителя, а в отверстие его тяги введите штифт, установленный на пластине прерывателя. Закрепите штифт разрезным стопорным кольцом.
б) Закрепите конденсатор (кроме моделей для Европы и Саудовской Аравии) на корпусе распределителя.
6. Установите контактную группу прерывателя и отрегулируйте зазор между контактами прерывателя.
а) Очистите поверхности контактов растворителем.
б) Нанесите тонкий слой консистентной смазки на пластиковый упор.
Источник доступен на веб-сайте: autoinstruction
в) Слегка закрепите контактную группу и конец соединительного провода двумя винтами.
г) Проверьте щупом и отрегулируйте зазор между кулачком и упором. Зазор: 0,45 мм.
7. Установите и отрегулируйте демпфирующую пружину.
а) Нанесите консистентную смазку на подпятник демпфирующей пружины.
б) Слегка закрепите демпфирующую пружину винтом.

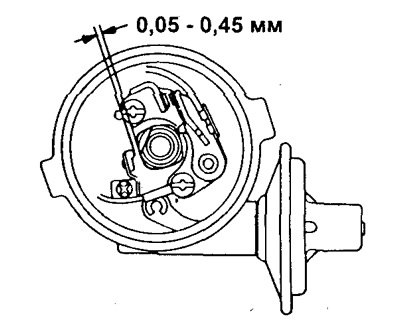

в) Проверьте с помощью щупа и отрегулируйте зазор между затылком кулачка и пружиной.
- Зазор — 0,05 - 0,45 мм.
8. Закрепите соединительный провод и клемму (разъем).
а) Установите клемму и изолятор.
б) (Тип А) установите конденсатор и провод распределителя.
в) (Тип В) присоедините провод распределителя.
г) Закрепите пружинной шайбой и гайкой.
9. Установите пылеотражатель.
10. Установите ротор распределителя.
11. Установите крышку распределителя вместе с высоковольтными проводами.
12. Установите новое кольцо на нижнюю часть корпуса распределителя.
Внимание: нанесите на кольцо тонкий слой моторного масла.
