Снятие насоса охлаждающей жидкости
1. Слейте охлаждающую жидкость.
2. Снимите приводной ремень насоса охлаждающей жидкости.
а) Крепко нажмите на ремень привода шкива вентилятора и отверните гайки крепления шкива.
б) Ослабьте болт поворотной оси и болт регулировки натяжения ремня; снимите ремень.
3. Снимите вентилятор и шкив привода насоса охлаждающей жидкости.
(Вариант с вязкостной муфтой в приводе вентилятора)
Отверните четыре гайки крепления вязкостной муфты к шкиву, снимите вентилятор, корпус муфты и шкив насоса.
(Вариант без вязкостной муфты в приводе вентилятора)
Отверните четыре гайки крепления приводного вала к шкиву, снимите вентилятор, приводной вал (ступицу) и шкив насоса.
4. Снимите насос охлаждающей жидкости.

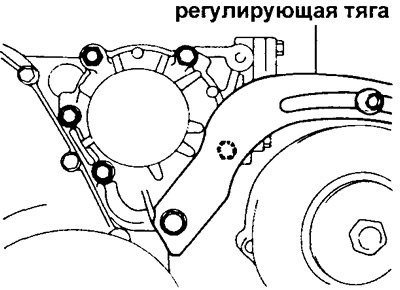

а) Отверните болт и отсоедините от корпуса насоса тягу, регулирующую натяжение ремня привода насоса охлаждающей жидкости.
б) Отверните гайку, четыре болта и снимите насос и прокладку.
Проверка деталей насоса охлаждающей жидкости
1. Проворачивая вал насоса за посадочный фланец, убедитесь в отсутствии люфтов в подшипниках, а также в свободном, без заедания, вращении. Если необходимо, замените насос.
2. Осмотрите вязкостную муфту привода вентилятора. При значительных повреждениях и подтекании силиконовой жидкости замените муфту.
Установка насоса охлаждающей жидкости
1. Установите насос вместе с новой прокладкой на корпус цепного привода механизма газораспределения; установите тягу, регулирующую натяжение ремня привода насоса охлаждающей жидкости; закрепите эти детали гайкой и пятью болтами.
Моменты затяжки:
- корпуса насоса — 16 Нм;
- тяги регулировки натяжения — 39 Нм
2. Установите приводной шкив насоса и вентилятор.
(Вариант с вязкостной муфтой в приводе вентилятора)
Закрепите четырьмя гайками шкив привода жидкостного насоса и сборочный узел вентилятора с вязкостной муфтой.
(Вариант без вязкостной муфты в приводе вентилятора)
Закрепите четырьмя гайками шкив привода жидкостного насоса и сборочный узел вентилятора с его приводным валом (ступицей).
3. Установите и отрегулируйте приводной ремень.
Отрегулируйте натяжение приводного ремня.
4. Залейте охлаждающую жидкость (см. выше).
5. Запустите двигатель и убедитесь в отсутствии утечек.
