Примечание: Собранные части должны выглядеть как показано на рисунке.

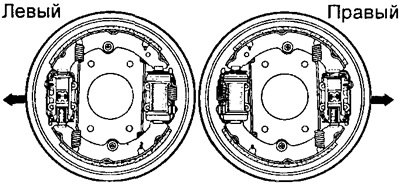

С автоматическим регулятором зазора.

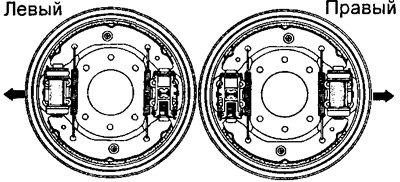

Без автоматического регулятора зазора.

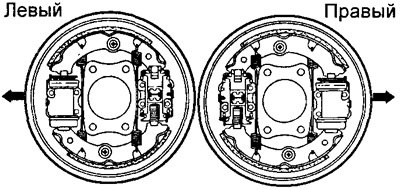

С тормозными барабанами малого диаметра.

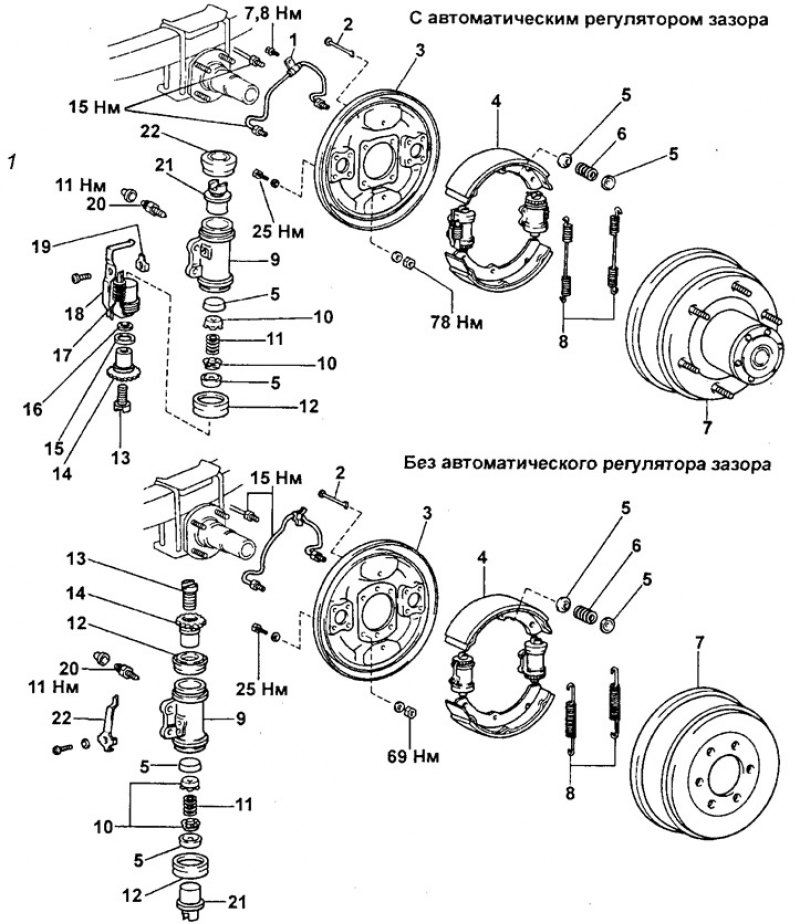

Задний тормоз (DYNA 150). 1, 19 - Фиксатор, 2 - Держатель, 3 - Тормозной щит, 4 - Верхняя и нижняя тормозные колодки, 5 - Колпачок, 6 - Удерживающая пружина, 7 - Тормозной барабан, 8 - Возвратная пружина, 9 - Колесный цилиндр, 10 - Седло пружины, 11 - Пружина, 12 - Пыльник, 13 - Регулировочный болт, 14 - Регулировочная гайка, 15 - Пылезащитное уплотнение, 16 - Седло, 17 - Узел поршня колесного цилиндра, 18 - Рычаг автоматического регулятора, 20 - Прокачной штуцер, 21 - Поршень, 22 - Блокировочный рычаг регулятора.
Задний тормоз (DYNA 150). 1 - Кронштейн, 2 - Тормозная трубка, 3 - Держатель, 4 - Колпачок, 5 - Удерживающая пружина, 6 - Прокачной штуцер, 7 - Возвратная пружина, 8 - Тормозной барабан, 9 - Тормозные колодки, 10 - Тормозной щит, 11 - Регулировочный болт, 12 - Регулировочная гайка, 13 - Пыльник, 14 - Седло пружины, 15 - Пружина, 16 - Поршень, 17 - Колесный цилиндр, 18 - Блокировочный рычаг регулятора.
1. Соберите колесный цилиндр. (С автоматическим регулятором зазора)
а) Нанесите консистентную смазку на литиевой основе как показано на рисунке.
б) Нанесите высокотемпературную смазку на регулировочный болт.

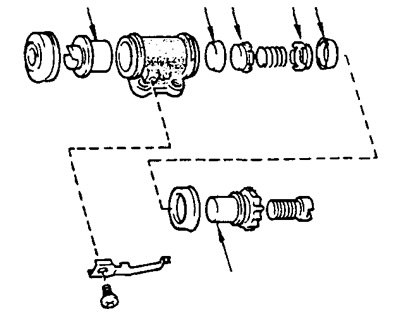

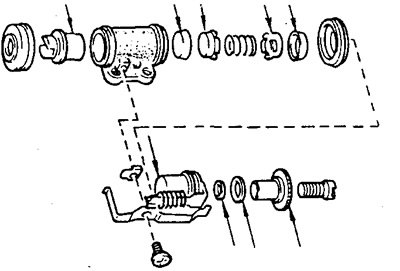

в) Соберите колесный цилиндр в следующей последовательности: возвратная пружина, два седла пружины, два колпачка, поршень, два пыльника, узел поршня колесного цилиндра и рычаг автоматического регулятора с пружиной, фиксатор, винт.
г) Установите седло и пылезащитное уплотнение на узел поршня колесного цилиндра.
д) Установите регулировочную гайку и болт на узел поршня колесного цилиндра.

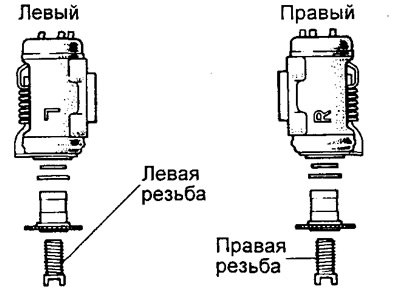

- Правый колесный цилиндр (метка R): Правая резьба (Желтый цвет)
- Левый колесный цилиндр (метка L): Левая резьба (Белый цвет)
(Без автоматического регулятора зазора)
а) Нанесите консистентную смазку на литиевой основе как показано на рисунке.
б) Нанесите высокотемпературную смазку на регулировочный болт.
в) Соберите колесный цилиндр в следующей последовательности: возвратная пружина, два седла пружины, два колпачка, поршень, два пыльника.
г) Установите регулировочную гайку и болт на колесный цилиндр.

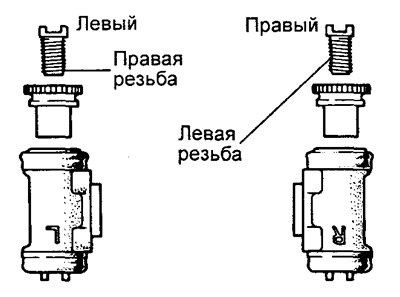

- Правый колесный цилиндр (метка R): Левая резьба (Желтый цвет)
- Левый колесный цилиндр (метка L): Правая резьба (Белый цвет)
д) Установите блокировочный рычаг регулятора и затяните винтом.
2. Установите прокачной штуцер как показано на рисунке.

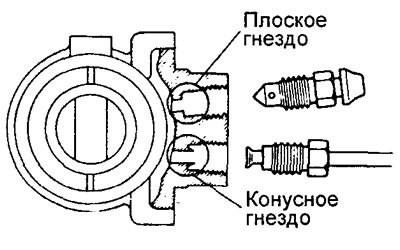

а) Гнезда штуцера колесного цилиндра с передней стороны выполнены плоскими и конусными по своей форме, как показано на рисунке.
б) Оба гнезда штуцера с задней стороны колесного цилиндра выполнены конусными.
3. Установите колесный цилиндр на тормозной щит.
а) (С автоматическим регулятором зазора) Установите передний колесный цилиндр регулировочным механизмом вниз и задний колесный цилиндр регулировочным механизмом вверх.
б) (Без автоматического регулятора зазора, с тормозными барабанами малого диаметра). Установите передний колесный цилиндр регулировочным механизмом вверх и задний колесный цилиндр регулировочным механизмом вниз.
в) Затяните четыре болта.
- Момент затяжки: 25 Нм
4. Установите тормозную трубку на место и затяните гайки от руки, после чего затяните их ключом.
- Момент затяжки: 15 Нм
5. (С автоматическим регулятором зазора, с тормозными барабанами малого диаметра). Установите фиксатор тормозной трубки и затяните болтом.
- Момент затяжки: 7,8 Нм
6. Установите тормозные колодки и возвратные пружины.

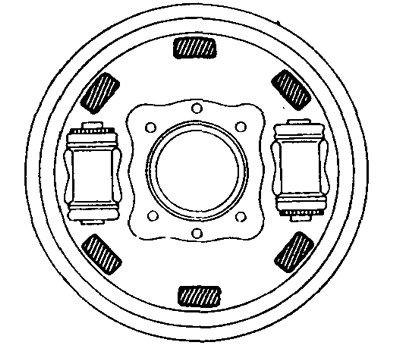

а) Нанесите высокотемпературную консистентную смазку на контактные поверхности тормозного щита с колодками, как показано на рисунке.
б) (С автоматическим регулятором зазора, с тормозными барабанами малого диаметра). Зацепите возвратную пружину за тормозную колодку с задней внутренней стороны.

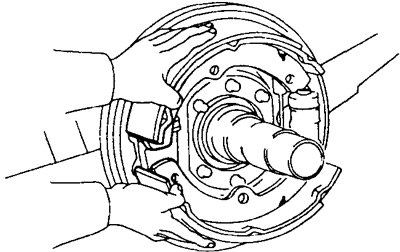

в) Установите обе колодки.

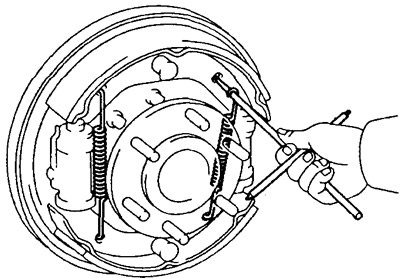

г) Пользуясь инструментом установите удерживающую пружину, два колпачка и держатель верхней колодки, затем нижней.

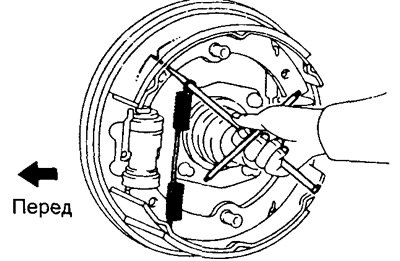

д) (С автоматическим регулятором зазора, с тормозными барабанами малого диаметра). Установите вторую возвратную пружину с другой стороны.
е) (Без автоматического регулятора зазора). Установите две возвратные пружины.
7. Слегка зачистите внешнюю поверхность накладки колодки и рабочую поверхность барабана с помощью наждачной бумаги.
8. Установите тормозной барабан в порядке обратном снятию.
9. Заправьте резервуар тормозной системы тормозной жидкостью и прокачайте тормозную систему.
10. Проверьте на утечки тормозной жидкости.
11. Проверьте зазор между колодками и барабаном.
12. Установите заднее колесо.
