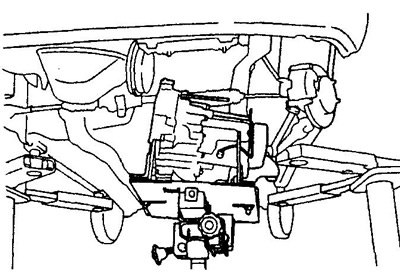

Снятие коробки передач (Toyota Duet M100)

0

Примечание:

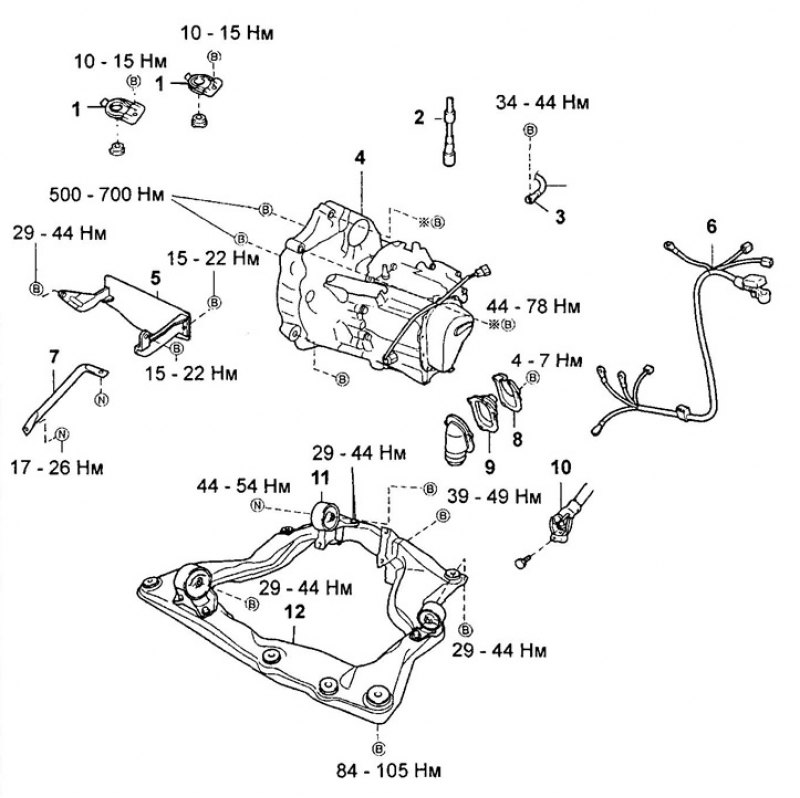

• При снятии и установке коробки передач руководствуйтесь сборочным рисунком "Коробка передач".
• Установку проводите в порядке обратном снятию.
• После установки отрегулируйте педаль сцепления.

При снятии обратите внимание на следующие операции:

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Отсоедините трос привода спидометра.

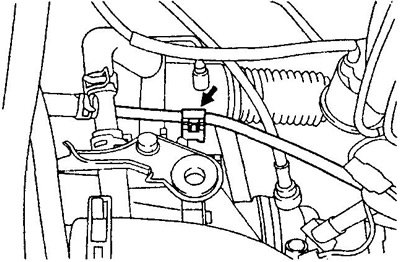

3. Снимите зажим жгута проводов двигателя.

(Перейдите к источнику по ссылке: Autoinstruction.ru)

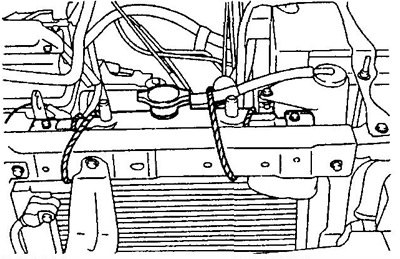

4. Снимите верхний кронштейн крепления радиатора и зафиксируйте радиатор.

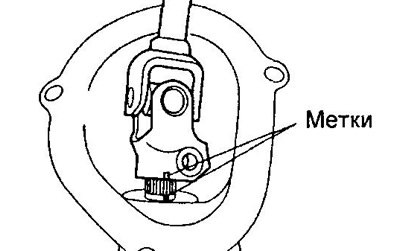

5. Нанесите метки на промежуточный вал рулевой колонки и снимите его.

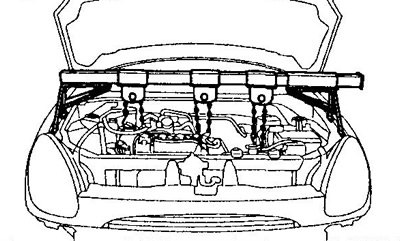

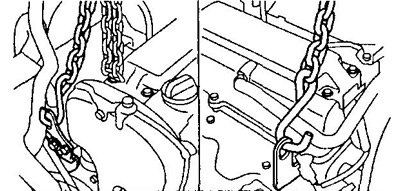

6. Подвесьте двигатель на таль.


7. Снимите подрамник:

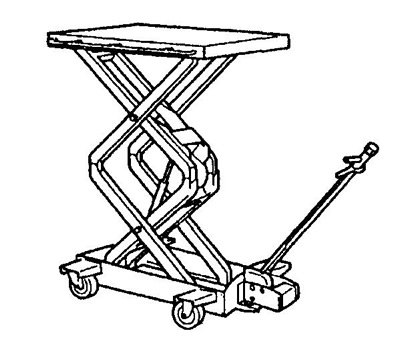

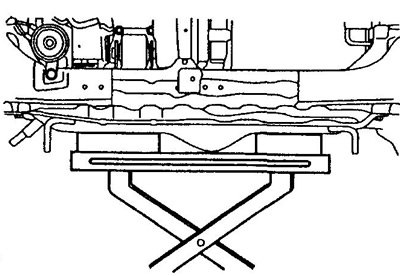

а) Установите съемник под подрамник.


б) Постепенно опустите раму на расстояние указанное на рисунках.



Расстояние:

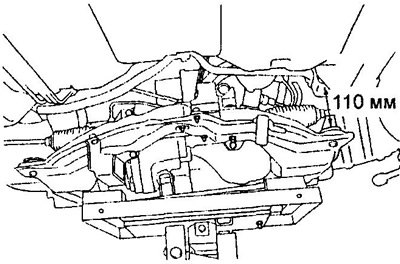

• Модели до 05.2000 г — 110 мм

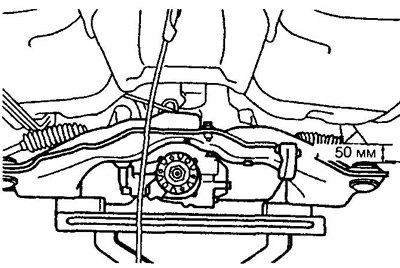

• Модели с 05.2000 г — 50 мм

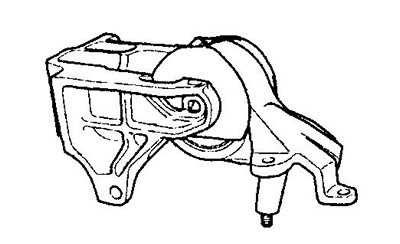

в) Снимите заднюю опору силового агрегата.



8. Слейте масло из коробки передач.

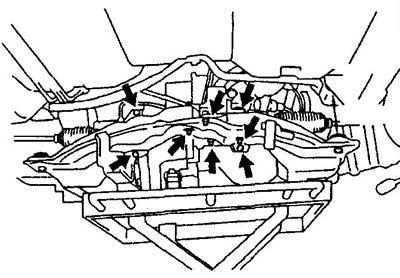

9. Отверните болты крепления задней опоры силового агрегата.



10. Отверните болты крепления кронштейна рулевого механизма.
