Проверка внутренней и внешней антенны
Проверьте диапазон действия внутренней и внешней антенны системы согласно рисунку ''Проверка внутренней и внешней антенны".
Диагностика
Начальные условия:
- Главный ключ не вставлен в замок.
- Все двери закрыты.

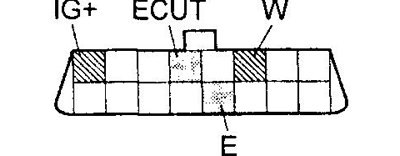

1. Подсоедините тестер к выводам "IG+" и "W" диагностического разъема, как показано на рисунке ниже.
2. Вставьте главный ключ в замок.

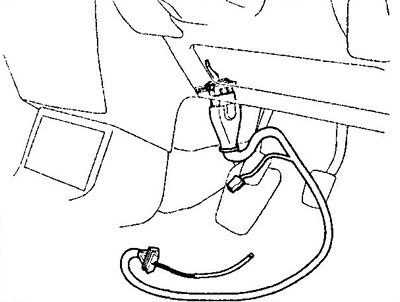

3. В течение 10 секунд перемкните выводы "ECUT" и "Е" диагностического разъема.
 |
 |
4. В течение 10 секунд переместите замок зажигания в положение "LOCK".
5. Замок зажигания должен автоматически переходить в следующие положения: "LOCK" -> "UNLOCK".
6. В течение 5 секунд переместите замок зажигания в положение "ON".
3. Считайте коды неисправностей (см. таблицу "Диагностические коды неисправностей системы "KEY FREE"").
Примечание:
- При отсутствии неисправностей индикатор непрерывно мигает с частотой две вспышки в секунду.
- При наличии неисправности после паузы в 4 секунды начинается вывод кодов.
- При выводе кодов индикатор мигает один раз в секунду. Первая последовательность вспышек соответствует первому числу диагностического кода, состоящего из двух чисел. После паузы в 1,5 секунды выводится вторая последовательность вспышек, соответствующая второму числу кода (на рисунке приведен пример индикации кода "21").

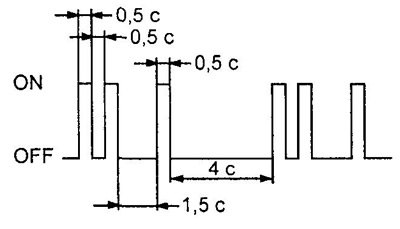

- При наличии двух и более кодов неисправностей при выводе между ними устанавливается интервал в 2,5 секунды. Индикация начнется с наименьшего номера и продолжается по нарастающей (на рисунке приведен пример индикации кодов "21" и "31").
 |
 |

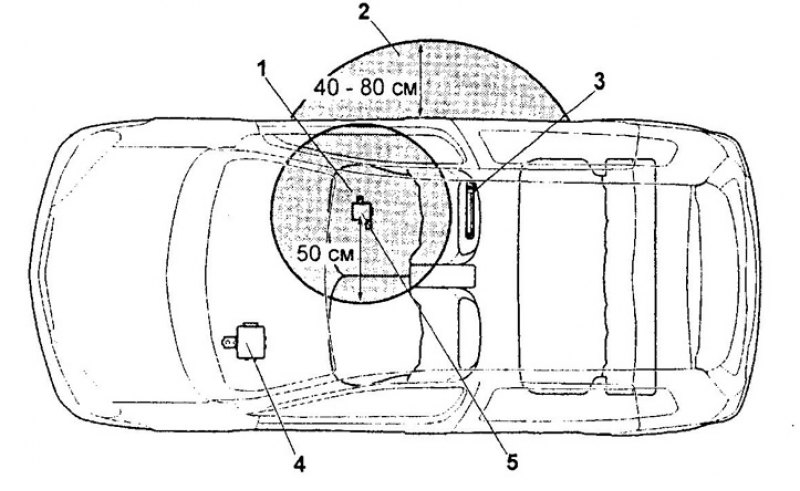

Проверка внутренней и внешней антенны. 1 - диапазон действия внутренней антенны, 2 - диапазон действия внешней антенны, 3 - внешняя антенна, 4 - тюнер системы "KEY FREE", 5 - внутренняя антенна.

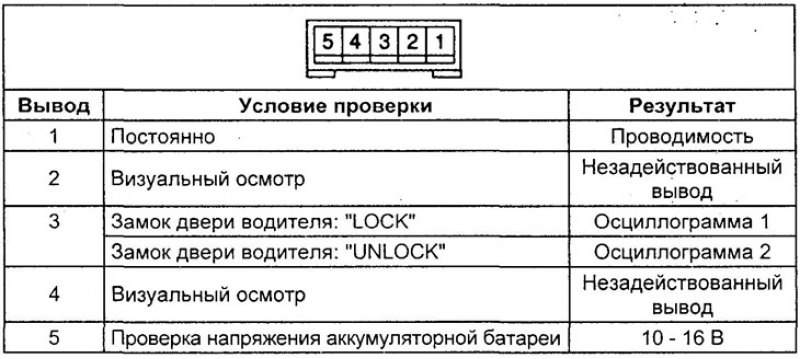

Таблица. Проверка ресивера.
Источник статьи доступен на портале: www.Autoinstruction.ru
4. Стирание кодов неисправности производится снятием предохранителя "TAIL 40А" из блока реле.
Примечание: не отсоединяйте провод от отрицательной клеммы аккумуляторной батареи. Это может привести к стиранию диагностических кодов других систем.
