Электропривод зеркал — проверка (Toyota Duet M100)

  • Главная
  • Тойота
  • Дуэт
  • M100 (1998-2004)
  • Электрооборудование
  • Оборудование и приборы
  • Электропривод зеркал — проверка
0
Оглавление: Проверка работы механизма складывания ↓ Инициализация ↓ Проверка ↓

Проверка работы механизма складывания



1. Переведите замок зажигания в положение "АСС".

2. Проверьте работу механизма складывания при различных положениях зеркал (см. таблицу "Проверка работы механизма складывания зеркал").

Инициализация



Примечание: данная процедура выполняется при разъединении механизма стеклоподъемника и электродвигателя; в случае, если механизм работал после снятия. Также выполнение данной процедуры может понадобиться при замене направляющих стекла.


1. Отсоедините электродвигатель стеклоподъемника.

2. Подсоедините разъемы электродвигателя стеклоподъемника и главного переключателя к соответствующим разъемам жгута проводов.

3. Включите зажигание, нажмите на главный переключатель шесть или более раз в течение 4 или более секунд и убедитесь, что якорь электродвигателя вращается против часовой стрелки.

4. Подсоедините электродвигатель к механизму стеклоподъемника.

Примечание: якорь электродвигателя должен находиться в нейтральном положении.


5. Установите механизм стеклоподъемника и стекло двери.

6. Подсоедините главный переключатель к жгуту проводов и включите зажигание.

7. Несколько раз переведите стекло в верхнее и нижнее положение в режиме "MANUAL".

8. Убедитесь, что стеклоподъемник работает в режиме "AUTO".

9. Проверьте работу стеклоподъемников.

Проверка



Расположение переключателей. 1 - переключатель…

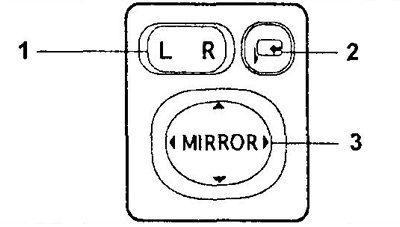

Расположение переключателей. 1 - переключатель выбора зеркала, 2 - выключатель складывания зеркал (модели с механизмом складывания), 3 - переключатель регулировки положения зеркал.

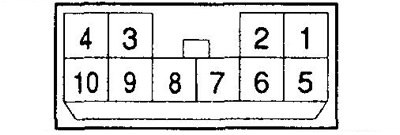

Расположение переключателей. 1 - переключатель…

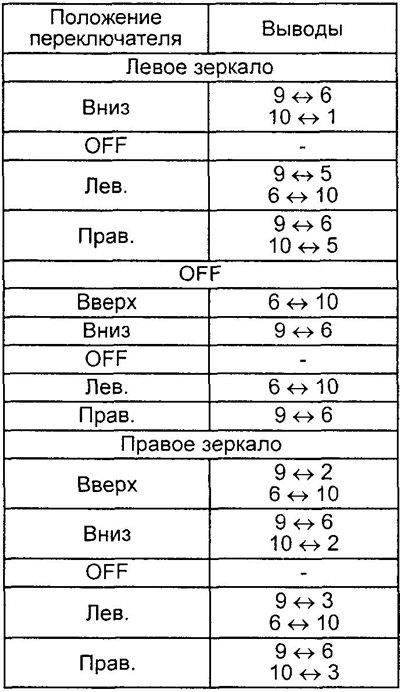

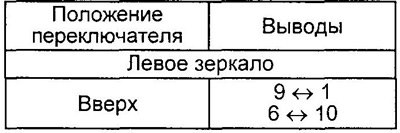

1. Проверьте проводимость между выводами разъема при различных положениях переключателя управления зеркалами на дверях.

1. Проверьте проводимость между выводами разъема…
1. Проверьте проводимость между выводами разъема…

(Материал скопирован с онлайн-ресурса: AutoInstruction.ru)

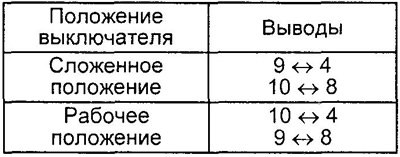

2. Проверьте проводимость между выводами разъема при различных положениях при различных положениях выключателя складывания зеркал.



2. Проверьте проводимость между выводами разъема…

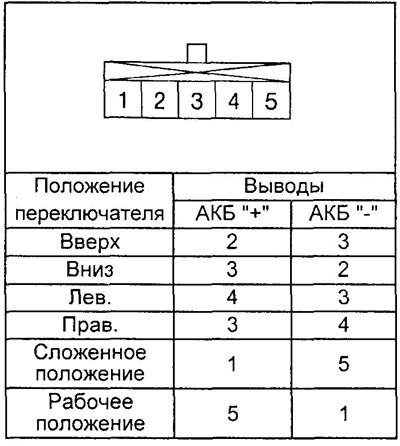

3. Проверьте работу электропривода зеркал при подсоединении различных выводов разъема к положительной или отрицательной клемме аккумуляторной батареи и различных положениях переключателя управления зеркалами на дверях согласно таблице, приведенной ниже.

3. Проверьте работу электропривода зеркал при…
Статья проверена экспертом: Вячеслав Веретенников
