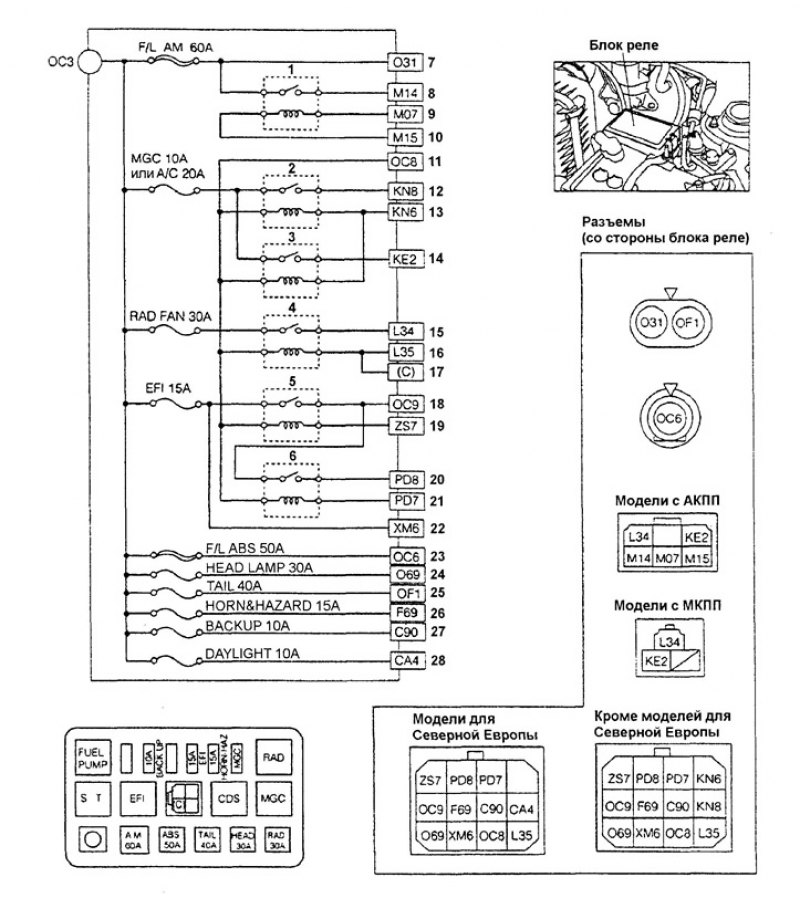

Блок реле (Sirion). 1 - реле стартера, 2 - реле электромагнитной муфты, 3 - реле электродвигателя вентилятора конденсатора, 4 - реле электродвигателя вентилятора системы охлаждения, 5 - главное реле системы впрыска, 6 - реле топливного насоса, 7 - замок зажигания (AM), 8 - стартер (+В), 9 - выключатель запрещения запуска, 10 - замок зажигания (ST), 11 - предохранитель "ECU IG", 12 - компрессор кондиционера, 13 - электронный блок управления двигателем (MGC), 14 - электродвигатель вентилятора конденсатора (+В), 15 - электродвигатель вентилятора системы охлаждения (+В), 16 - электронный блок управления двигателем (RFAN), 17 - электродвигатель вентилятора системы охлаждения (С), 18 - электронный блок управления двигателем (+В), 19 - заземление, 20 - топливный насос (+В), 21 - электронный блок управления двигателем (F/P), 22 - электронный блок управления двигателем (BACKUP), 23 - реле ABS (+В), 24 - переключатель управления освещением (+В), 25 - выключатель габаритов (+В), 26 - звуковой сигнал и аварийная сигнализация (+В), 27 - радиоресивер (ВАТТ), 28 - реле ламп освещения в дневное время (+В).
Монтажный блок (Sirion). 1 - переключатель управления освещением (L), 2 - выключатель габаритов (L), 3 - выключатель габаритов (+), 4 - предохранитель Horn&Hazard, 5 - предохранитель (L), 6 - заземление, 7 - главное реле системы впрыска, 8 - замок зажигания (IG2), 9 - дополнительный предохраните подушки безопасности, 10 - переключатель управления стеклоподъемниками (+В), 11 - замок зажигания (IG1), 12 - дополнительный предохранитель отопителя, 13 - замок зажигания (АСС), 14 - переключатель указателей поворота (+IG), 15 - переключатель указателей поворота (LH), 16 - переключатель указателей поворота (RH), 17 - переключатель указателей поворота (заземление), 18 - переключатель указателей поворота (L), 19 - переключатель указателей поворота (RLSW), 20 - переключатель указателей поворота (HAZARD), 21 - переключатель указателей поворота (RF), 22 - переключатель указателей поворота (DIMMER Lo), 23 - переключатель указателей поворота (DIMMER Hi), 24 - дополнительный электронный блок управления SRS, 25 - выключатель фонарей заднего хода, 26 - дополнительный предохранитель "GAUGE8iBACK", 27 - электродвигатель очистителя заднего стекла, 28 - задний левый указатель поворота, 29 - задний правый указатель поворота, 30 - габарит (+В), 31 - дополнительное питание, 32 - катушка зажигания (+В), 33 - концевой выключатель (+), 34 - дополнительный предохранитель "HORN&HAZARD", 35 - звуковой сигнал (+В), 36 - передний правый указатель поворота, 37 - повторитель правого указателя поворота, 38 - правая фара (Hi), 39 - правая фара (Lo), 40 - правый стояночный огонь, 41 - правая фара (+В), 42 - левая фара (+В), 43 - левая фара (Hi), 44 - левая фара (Lo), 45 - левый стояночный огонь, 46 - повторитель левого указателя поворота, 47 - передний левый указатель поворота, 48 - выключатель противотуманных фар (+В), 49 - замок зажигания (+), 50 - комбинация приборов (+В), 51 - защитная панель замка зажигания, 52 - подсветка комбинации приборов (+В), 53 - замок зажигания (L), 54 - реле электропривода замка двери (+В), 55 - электропривод зеркал (+В), 56 - дополнительное электропитание, 57 - электронный блок управления электрооборудованием кузова, 58 - индикатор левого указателя поворота, 59 - индикатор правого указателя поворота, 60 - выключатель очистителя стекла задней двери, 61 - индикатор дальнего света фар, 62 - выключатель обогревателя стекла (+В), 63 - концевой выключатель (+), 64 - выключатель аварийной сигнализации (левый), 65 - выключатель аварийной сигнализации (правый), 66 - подсветка отопителя (+В), 67 - выключатель аварийной сигнализации (+В), 68 - электродвигатель очистителя лобового стекла, 69 - выключатель аварийной сигнализации (+IG), 70 - выключатель фонарей заднего хода, 71 - электродвигатель вентилятора отопителя (+В), 72 - катушка зажигания (+В), 73 - диагностический разъем (+В), 74 - цепь электронного блока управления SRS, 75 - выключатель аварийной сигнализации (L), 76 - выключатель аварийной сигнализации (RLSW), 77 - прикуриватель (+В), 78 - радиоресивер (+В), 79 - выключатель фонарей заднего хода (L), 80 - электронный блок управления SRS, электронный блок управления ABS, 81 - реле-прерыватель указателей поворота, 82 - зуммер.

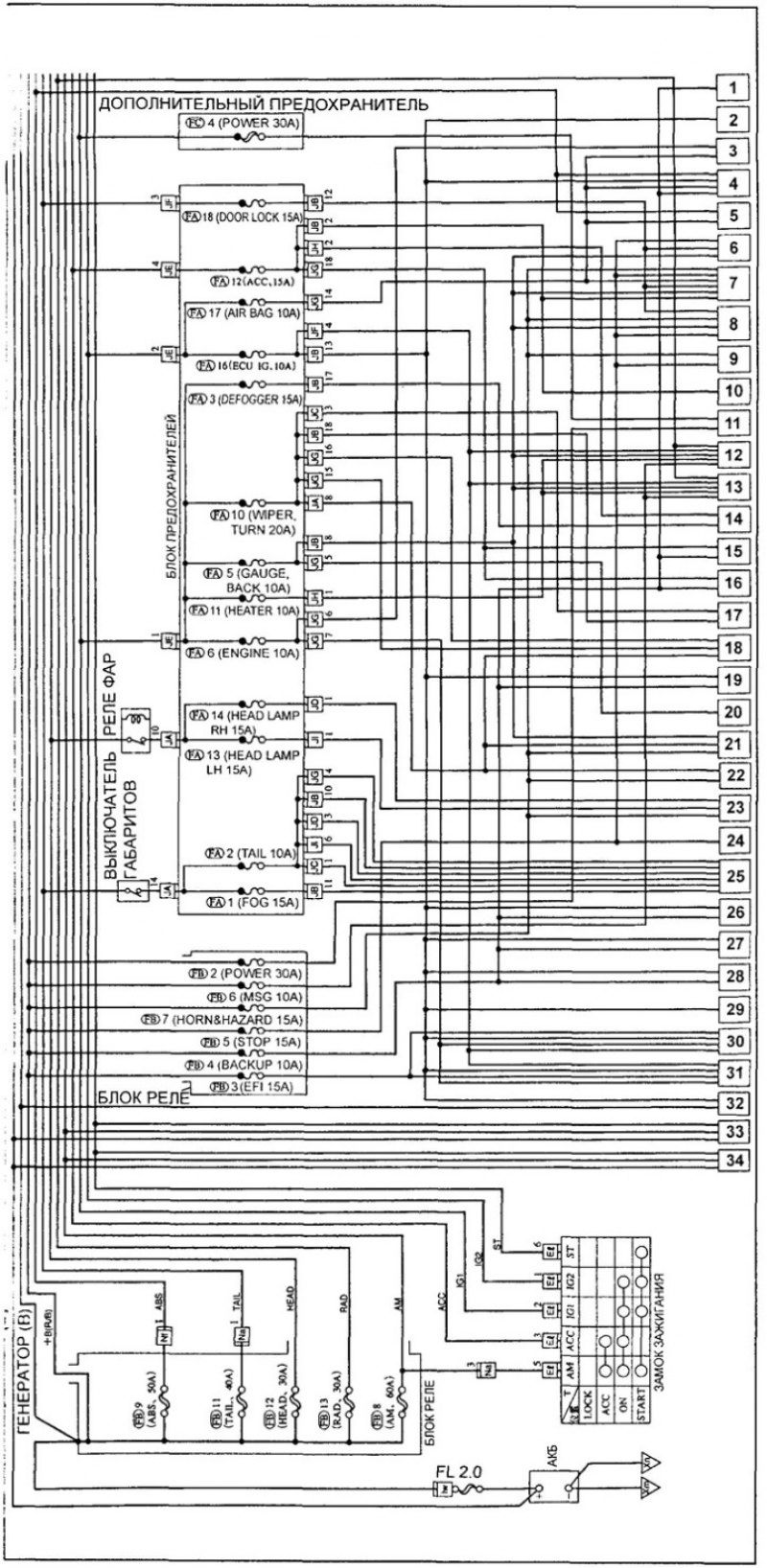

Цепь электропитания (Duet). 1 - диагностический разъем, 2 - индикатор непристегнутого ремня безопасности со стороны переднего пассажира, 3 - система безопасности SRS, 4 - система курсовой устойчивости (VSC), 5 - антиблокировочная система тормозов с EBD, 6 - система предотвращения столкновений, 7 - дентальный замок, система "KEY FREE", освещение салона, зуммер (модели с системой "KEY FREE"), 8 - центральный замок, система "KEY LESS", освещение салона, зуммер (модели с центральным замком и без системы "KEY FREE"), 9 - освещение салона, зуммер (модели с центральным замком), 10 - система складывания зеркал, 11 - электропривод стеклоподъемников (модели с системой предотвращения защемления), 12 - вентилятор системы охлаждения, отопитель, кондиционер (модели с кондиционером с автоматическим управлением), 13 - вентилятор системы охлаждения, отопитель, кондиционер (модели с кондиционером с ручным управлением), 14 - прикуриватель, обогреватель заднего стекла, 15 - навигационная система, радиоресивер (модели с навигационной системой 1DIN), 16 - радиоресивер (модели без навигационной системы 1D1N), 17 - очиститель и омыватель заднего стекла, 18 - очиститель и омыватель лобового стекла, 19 - система управления АКПП (модели с электронным управлением АКПП), 20 - фонари заднего хода, 21 - указатели поворота и аварийная сигнализация (кроме little package), 22 - указатели поворота и аварийная сигнализация (little package), 23 - фары, звуковой сигнал, 24 - стоп-сигналы, 25 - габариты, противотуманные фары, стояночные огни, подсветка пепельницы, подсветка комбинации приборов, подсветка центральной консоли (модели с АКПП), 26 - комбинация приборов (модели с VSC), 27 - комбинация приборов (модели с электронным управлением акпп и без VSC), 28 - комбинация приборов (электронная без электронного управления АКПП), 29 - комбинация приборов (кроме электронной), 30 - система управления двигателем (модели с двигателями КЗ-VE и K3-VE2), 31 - система управления двигателем (модели с двигателем EJ-VE), 32 - генератор, 33 - стартер (модели с АКПП), 34 - стартер (модели с МКПП).
