Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите отделку передней стойки.
3. Снимите панель приборов в сборе.
4. Снимите электронный блок управления двигателем.
5. Извлеките панель управления кондиционером.

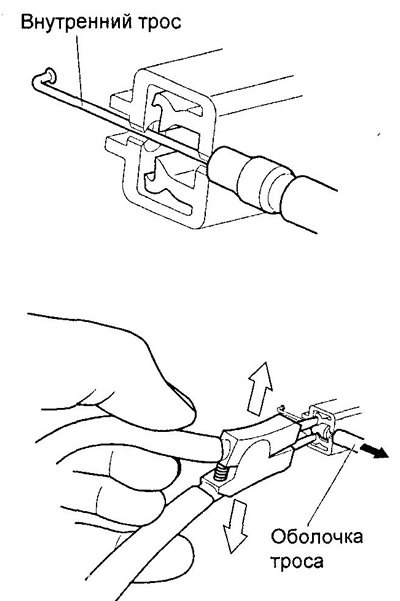

6. Отсоедините тросы сервоприводов, как показано на рисунке.
Установка

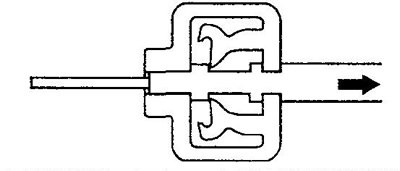

1. Подсоедините внутренний трос сервопривода к оболочке троса, как показано на рисунке.

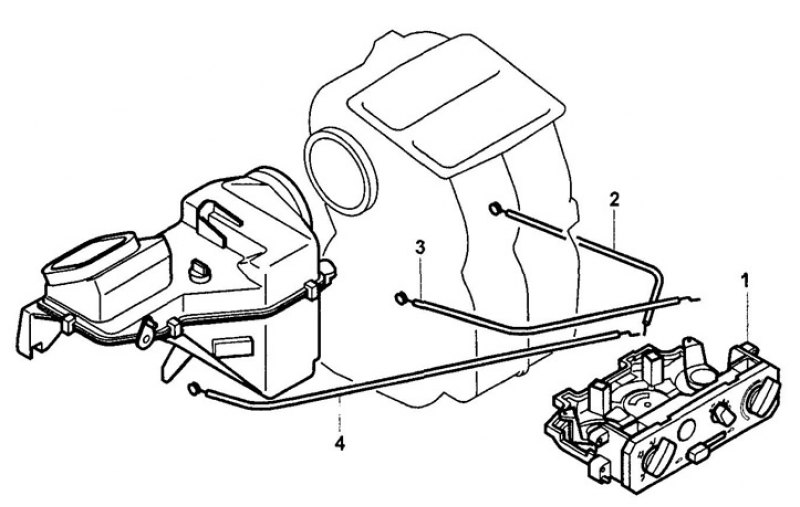

Панель управления кондиционером и отопителем. 1 - панель управления кондиционером, 2 - трос сервопривода заслонки забора воздуха, 3 - трос сервопривода заслонки смешивания потоков воздуха, 4 - трос сервопривода заслонки направления воздушного потока.

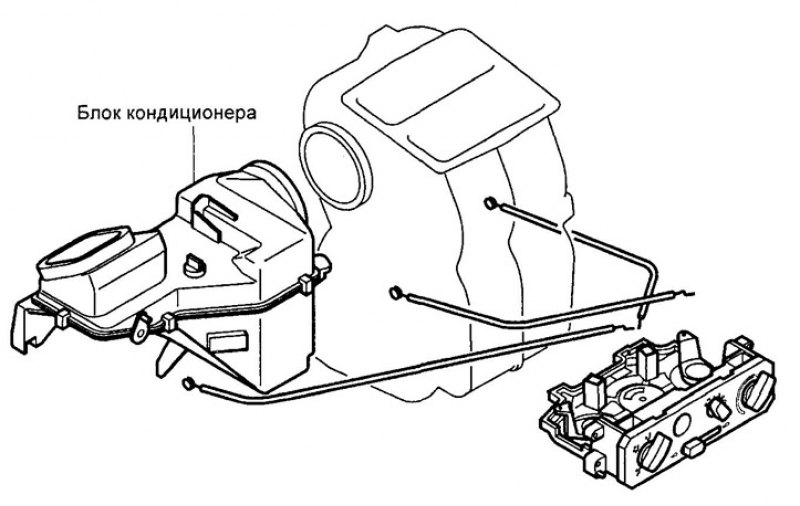

Блок кондиционера.
 |
 |

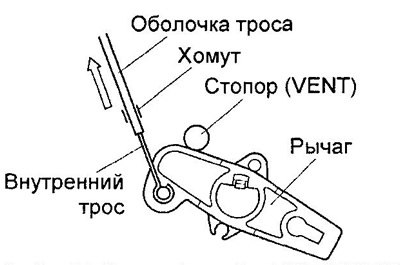

2. Установите трос сервопривода направления воздушного потока.
а) Установите переключатель направления потока воздуха в положение "VENT".
б) Установите рычаг сервопривода заслонки направления воздушного потока в положение "VENT", подсоедините трос, зафиксируйте трос хомутом.
в) Убедитесь, что трос сервопривода не соскочит в обоих положениях переключателя.

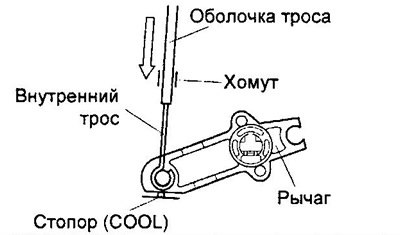

3. Установите трос сервопривода заслонки смешивания потоков воздуха.
а) Установите регулятор температуры в положении "COOL".
б) Установите рычаг сервопривода заслонки смешивания потоков воздуха в положение "COOL", подсоедините трос, зафиксируйте трос хомутом.
в) Убедитесь, что трос сервопривода не соскочит в обоих положениях переключателя.

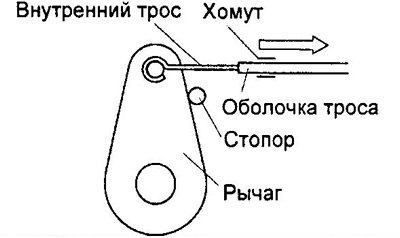

4. Установите трос сервопривода заслонки забора воздуха.
а) Установите переключатель регулировки забора воздуха в положение "CIRC".
[Информация доступна на портале: AutoInstruction.ru]
б) Установите рычаг сервопривода заслонки забора воздуха в положении "CIRC", подсоедините трос, зафиксируйте трос хомутом.
в) Убедитесь, что трос сервопривода не соскочит в обоих положениях переключателя.
5. Установите электронный блок управления двигателем.
6. Установите панель приборов в сборе.
7. Установите отделку передней стойки.
8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
