Проверка указателя уровня топлива
1. Отсоедините разъем от датчика уровня топлива.
2. Включите зажигание и проверьте, что стрелка указателя уровня топлива указывает на отметку "EMPTY" (пустой).
3. Подключите контрольную лампу мощностью 3 Вт между выводами "2" и "3" (модели с 1996 года — выводы "3" и "4") разъема со стороны проводов.

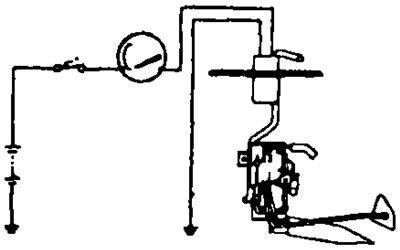

4. Включите зажигание, проверьте, что контрольная лампа загорается и стрелка указателя уровня топлива отклоняется в сторону "FULL" (полный).
Примечание: Т.к. указатель уровня топлива заполнен силиконовым маслом, стрелка прибора перемещается медленно.
Если работа датчика отличается от описания, замените датчик.
Проверка сопротивления указателя уровня топлива
Измерьте сопротивление между выводами:

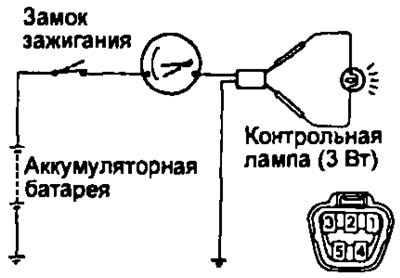

Модели до 1996 г. с тахометром
Сопротивление между выводами:
- F—E « 131 Ом
- F—IG « 123 Ом
- IG — Е « 304 Ом

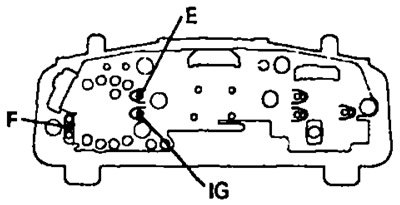

Модели после 1996 г.

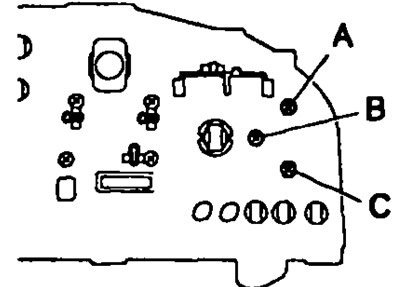

Сопротивление между выводами'
- А —В « 252 Ом
- А — С « 355 Ом
- В — С « 103 Ом
Если сопротивление отличается от указанного, замените указатель.
Проверка работы датчика уровня топлива
1. Отсоедините разъем от датчика уровня топлива.

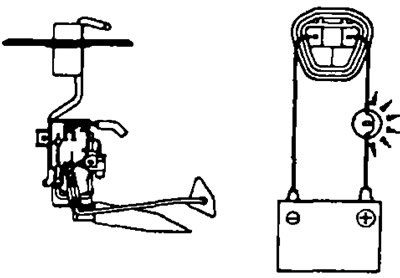

2. Подключите "+" источника постоянного напряжения 4,5 В (например, 3 батарейки) к выводу "2" через контрольную лампу 3,4 Вт, "-" источника подключите к выводу "3".
3. Проверьте, что напряжение между выводами "2" и "3" появляется лампа загорается), когда поплавок датчика опускается из верхнего в нижнее положение.
Проверка сопротивления датчика
Модели до 1996 года

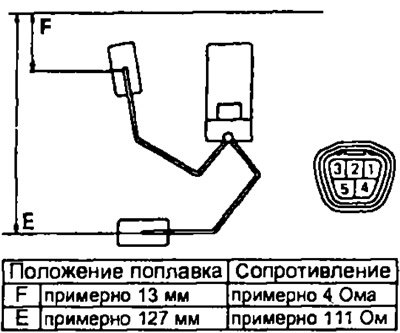

Измерьте сопротивление между выводами "2" и "3" для каждого положения поплавка.
Модели после 1996 года

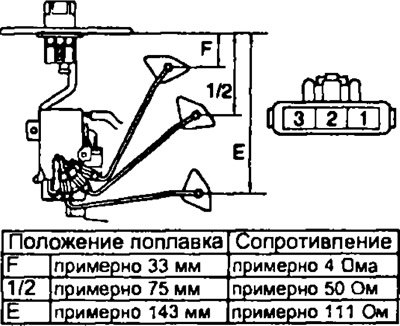

Измерьте сопротивление между выводами "2" и "3" для каждого положения поплавка.
Проверка индикатора резерва топлива
1. Отсоедините разъем от датчика уровня топлива.
2. Замкните выводы "1" и "3" разъема со стороны проводов.
3. Включите зажигание, проверьте, что зажегся индикатор резерве топлива. В противном случае проверьте лампу.
Проверка датчика резерва топлива

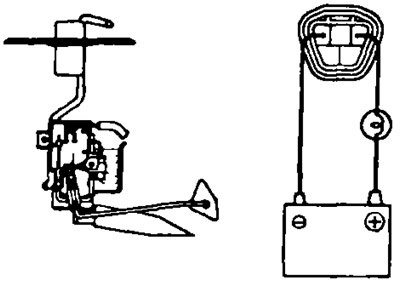

1. Подсоедините аккумуляторную батарею к выводам "1" и "3" через контрольную лампу 3,4 Вт. Проверьте, что контрольная пампа загорелась.

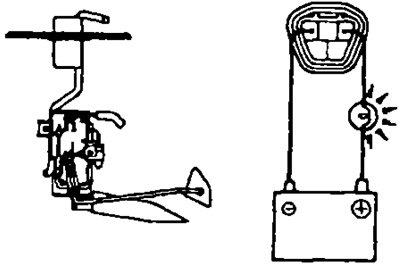

Примечание: контрольная лампа загорится спустя непродолжительный промежуток времени.
2. Погрузите датчик в топливо. Проверьте, что контрольная лампа погасла.
Если функционирование не соответствует описанию, замените датчик.
Датчик наличия воды в топливном фильтре
1. Проверьте наличие проводимости между выводами датчика, когда поплавок находится в верхнем положении.
Оригинал опубликован на веб-сайте: www.autoinstruction.ru
2. Проверьте отсутствие проводимости между выводами датчика, когда поплавок находится в нижнем положении. При неправильной работе замените датчик.
Подогреватель топлива

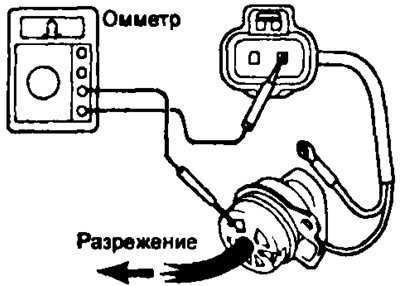

1. Создайте разрежение (около 47 кПа) в датчике разрежения.
2. Проверьте наличие проводимости между выводом "1" и корпусом выключателя.
