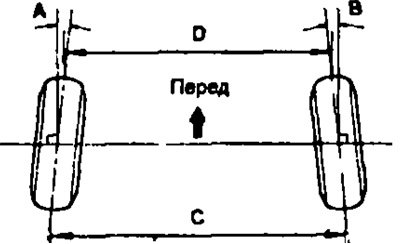

Если схождение не соответствует заданным условиям, произведите регулировку, изменяя длину нижних рычагов подвески №2.
Примечание' на некоторых моделях регулировка схождения задних колес производится эксцентриками (см сборочный рисунок "Задняя подвеске (Универсал)").

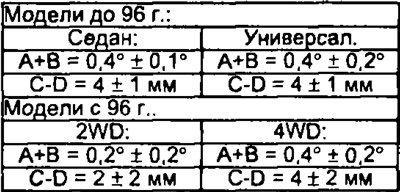

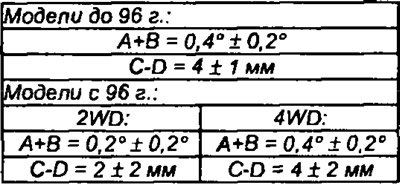

Схождение при регулировке:

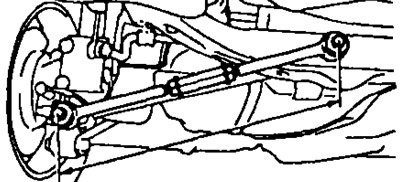

- а) Измерьте длину левого и правого нижних рычагов подвески № 2.
Разница измерений менее 1 мм. Если разница измерений справа и слева превышает 1 мм, выполните процедуру регулировки, приведенную ниже.
- б) Ослабьте контргайки.

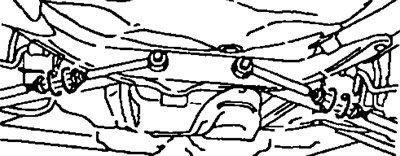

- в) Регулируя схождение, поворачивайте левую и правую регулировочные трубки на одинаковую величину.
Оригинал опубликован на веб-сайте Autoinstruction.ru
Примечание: схождение изменяется приблизительно на 0,9° при повороте регулировочной трубки на одно деление с обеих сторон.
- г) Затяните контргайки. Момент затяжки 56 Нм.
3. Проверьте развал задних колес. Развал:
Модели до 96 г.:
- Седан:
- С усиленной подвеской: -0°40'i45'
- Остальные: -0°35'±45'
- Универсал:
- С усиленной подвеской: -0°05’±45'
- Остальные: -0°20'±45'
Модели с 96 г.:
- 2WD: -0°40'±45'
- 4WD: -0°35'±45'
Разница развала правого и левого колес: менее 30'.
Примечание: развал задних колес не регулируется, поэтому при несоответствии этой величины заданным условиям необходимо заменить неисправные детали подвески.
