Кузовные размеры (CORONA, CALDINA) (Toyota Corona 9 «T190»)

  • Главная
  • Тойота
  • Корона
  • T190 (1992-1997)
  • Кузов и салон
  • Элементы кузова
  • Кузовные размеры (CORONA, CALDINA)
0
Оглавление: Отсек двигателя ↓ Дверные проемы ↓ Задняя часть ↓ Днище кузова ↓ Двухмерные размеры ↓

Отсек двигателя



Примечание: большими буквами в таблице обозначена правая сторона автомобиля, а маленькими - левая.


Отсек двигателя

Отсек двигателя

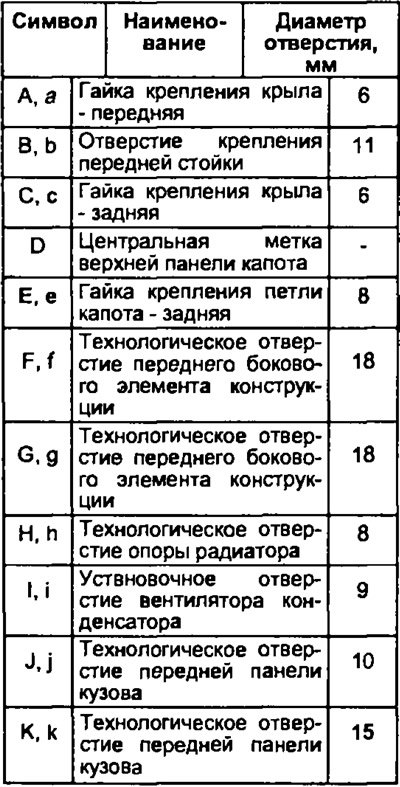

Трехмерные размеры



Трехмерные размеры

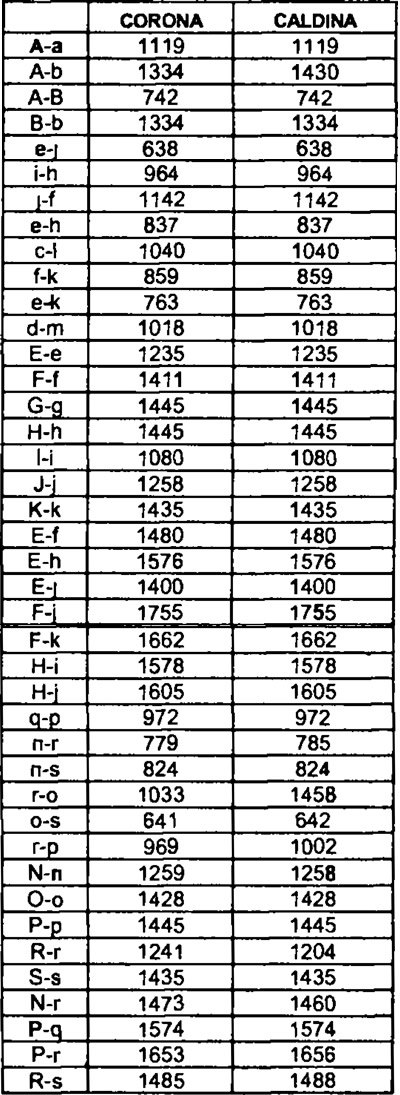

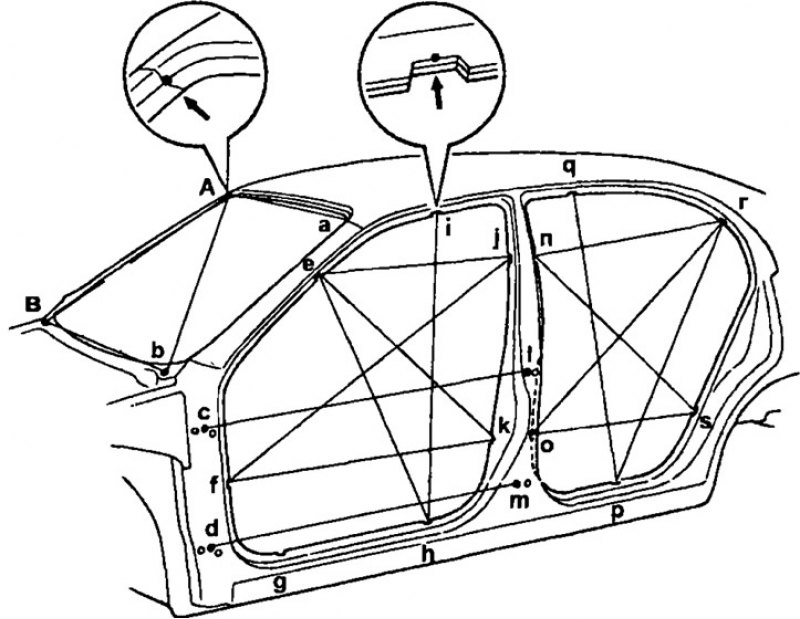

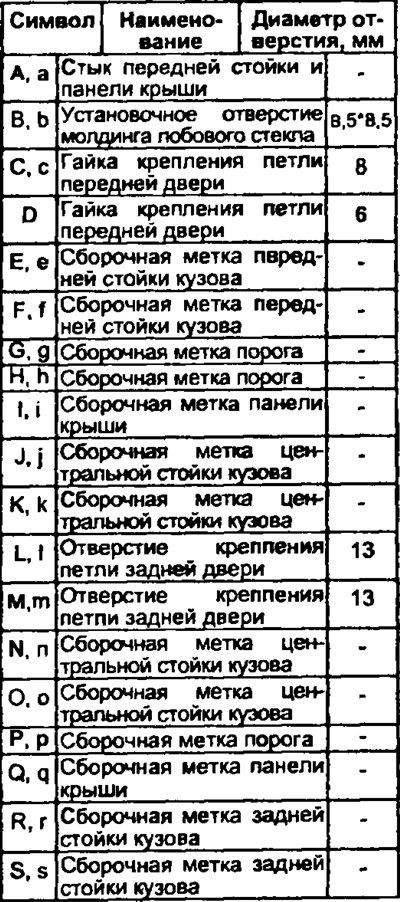

Дверные проемы



Дверные проемы

Дверные проемы


Дверные проемы

Дверные проемы




Задняя часть

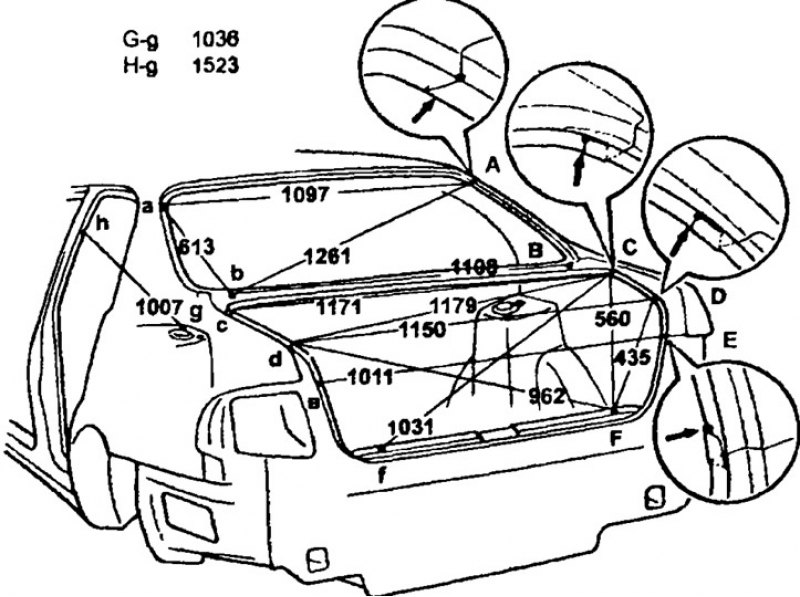

Задняя часть (CORONA)

Задняя часть (CORONA)

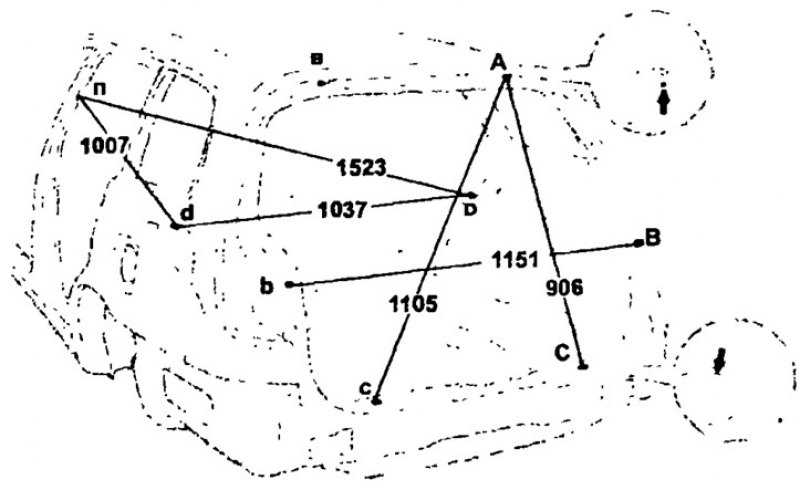

Задняя часть (CALDINA)

Задняя часть (CALDINA)

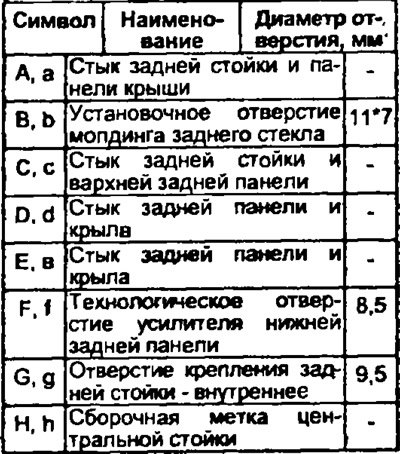

Corona



Corona

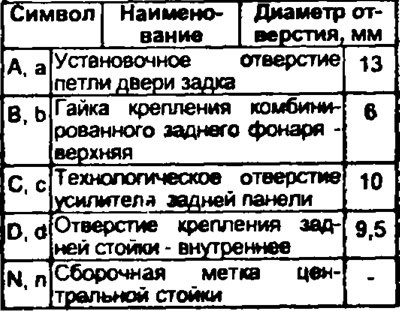

Caldina



Caldina

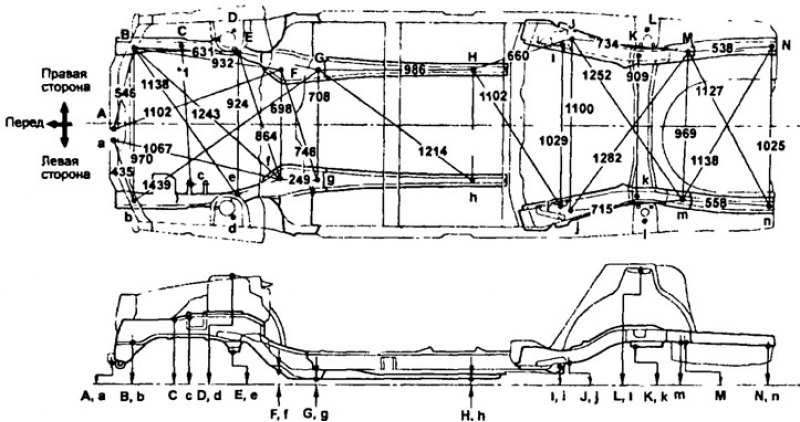

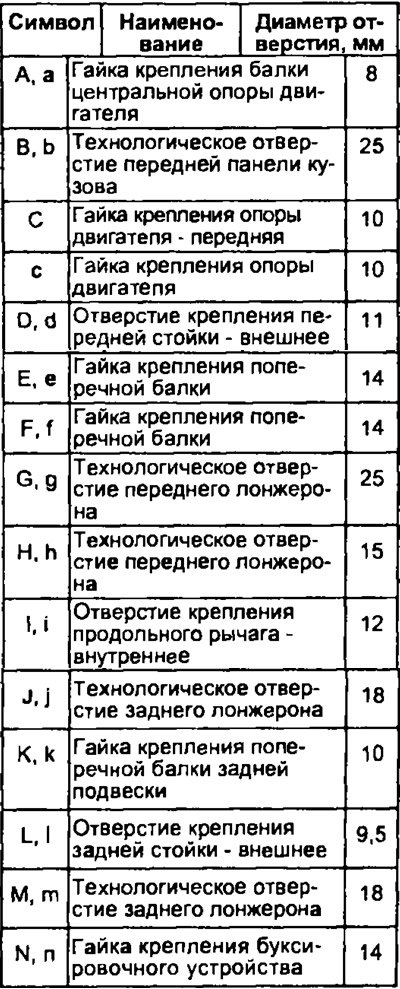

Днище кузова

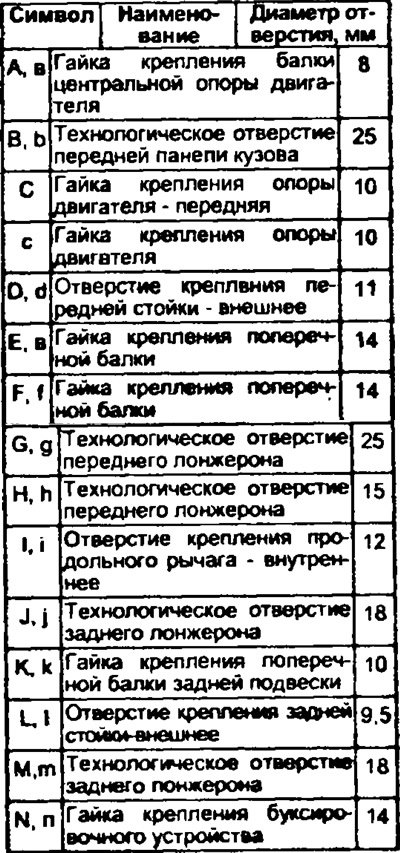

Трехмерные размеры



Трехмерные размеры


[Материал заимствован у портала: Autoinstruction]

Трехмерные размеры

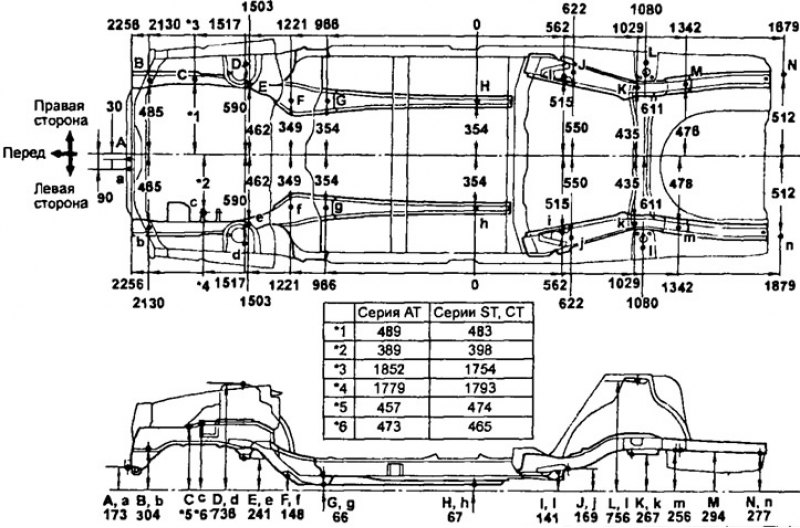

Двухмерные размеры



Двухмерные размеры


Двухмерные размеры
Статья проверена экспертом: Григорий Константинов
