Проверка направляющих втулок клапанов (Toyota Corolla 5 «E80»)

0

При ремонте головки цилиндров, имеющей неплотности в клапанах, недостаточно произвести замену и механическую обработку седел клапанов. Необходимо также проверить направляющие втулки на износ. Особенно необходимо провести полную проверку на двигателях, бывших длительное время в эксплуатации. Износ направляющих втулок приводит к неверной центровке клапанов в седлах и, как следствие, к повышенному расходу масла. При повышении износа втулок их необходимо заменить.

Снять клапан.

Очистить направляющую втулку.

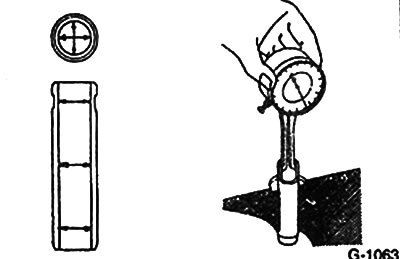

Измерить внутренний диаметр направляющих втулок в шести точках.

Источник статьи доступен на портале www.autoinstruction.ru

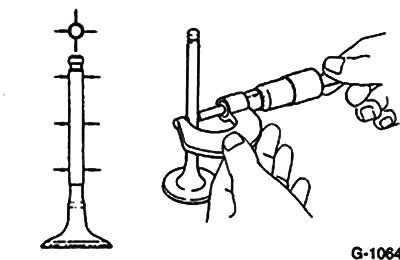

Измерить микрометром диаметр стержня клапана в трех точках.

Вычесть из среднего диаметра направляющей втулки средний диаметр стержня клапана. Результат будет являться максимальным радиальным зазором.



Максимально допустимый радиальный зазор:

• впускной клапан 0,08 мм
• выпускной клапан 0,1 мм

Если измеренные значения превышают допустимые, то направляющие втулки подлежат замене (работа специализированной мастерской).
