Рис. 3.89. Детали рычага переключения передач
Отсоединение тросов механизма выбора и переключения передач в сборе

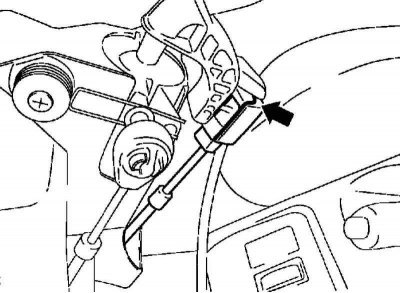

Рис. 3.90. Фиксатор наконечника троса
Снимите фиксатор и отсоедините наконечник троса механизма переключения передач (рис. 3.90).
Рис. 3.91. Отсоединение троса механизма выбора передач
Сожмите в местах, отмеченных стрелками, и отсоедините трос механизма выбора передач (рис. 3.91).

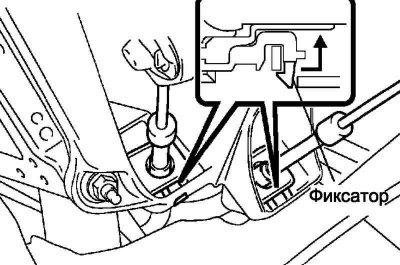

Рис. 3.92. Снятие тросов механизма выбора передач
Освободите фиксаторы и отделите тросы механизма выбора и переключения передач в сборе (рис. 3.92).
Снятие рычага переключения передач в сборе

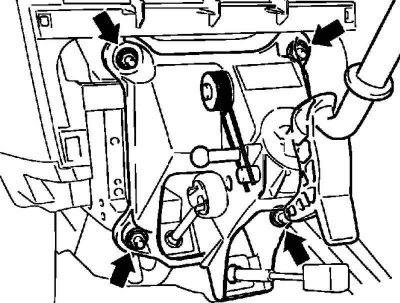

Рис. 3.93. Крепление рычага переключения передач в сборе
[Источник материала этот сайт: www.autoinstruction.ru]
Отверните 4 гайки и снимите рычаг переключения передач в сборе (рис. 3.93).
Установка рычага переключения передач в сборе
Установите рычаг переключения передач в сборе и закрепите 4 гайками.
Момент затяжки:12 Н·м.
Подсоединение тросов механизма выбора и переключения передач в сборе
Подсоедините тросы механизма выбора и переключения передач в сборе к рычагу переключения передач в сборе.
Примечание. Убедитесь, что фиксаторы надежно закреплены.
Подсоедините наконечник троса механизма выбора передач к рычагу переключения передач.
Подсоедините наконечник троса механизма переключения передач к рычагу переключения передач и закрепите фиксатором.
Примечание. Убедитесь, что трос механизма выбора передач надежно зафиксирован.
