Проверка зазоров в приводе клапанов
Снимите крышку головки блока цилиндров.
Установите поршень цилиндра № 1 в ВМТ такта сжатия.

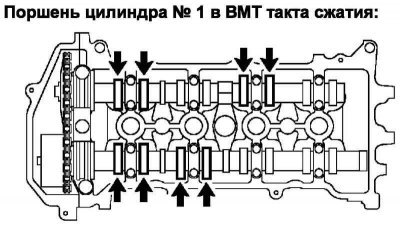

Рис. 2.118. Проверяемые клапаны
Проверьте клапаны, указанные на рисунке 2.118.
При помощи комплекта плоских щупов измерьте зазоры между толкателями клапанов и кулачками распределительного вала.
Зазор в приводе клапанов (холодный двигатель): 0,15–0,25 мм для впускных клапанов, 0,25–0,35 мм для выпускных клапанов.
Запишите результаты измерений зазоров в приводе клапанов, не соответствующие предписанным значениям. Они потребуются позже для определения размеров заменяемых толкателей клапанов.
Поверните коленчатый вал на 1 оборот (360°) и установите поршень цилиндра № 4 в ВМТ такта сжатия.

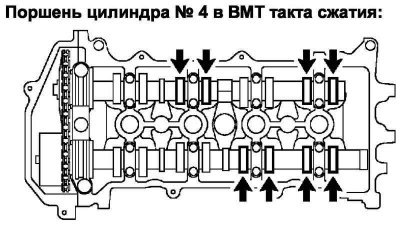

Рис. 2.119. Проверяемые клапаны
Проверьте клапаны, указанные на рисунке 2.119.
Комплектом щупов измерьте зазоры между толкателями клапанов и кулачками распределительного вала.
Зазор в приводе клапанов (холодный двигатель): 0,15–0,25 мм для впускных клапанов, 0,25–0,35 мм для выпускных клапанов.
Запишите результаты измерений зазоров в приводе клапанов, не соответствующие предписанным значениям. Они потребуются позже для определения размеров заменяемых толкателей клапанов.
Регулировка зазоров в приводе клапанов
Снимите распределительный вал № 2.
Снять распределительный вал.
Рис. 2.120. Измерение толщины толкателя клапана
Микрометром измерьте толщину снятых толкателей клапанов (рис. 2.120)
Вычислите толщину нового толкателя клапана, чтобы зазор в приводе клапана соответствовал предписанному значению.
Зазоры в приводе клапанов:
- впускные клапаны A=B+(C–0,20 мм).
- выпускные клапаны A=B+(C–0,30 мм).
Пример вычисления (впускные клапаны)
Измеренный зазор в приводе впускных клапанов = 0,40 мм.
0,40 мм – 0,20 мм = 0,20 мм.
(Измеренный – Номинальный = Избыточный зазор).
Измеренная толщина снятого толкателя = 5,250 мм.
0,20 мм + 5,250 мм = 5,450 мм.
(Избыточный зазор + Толщина снятого толкателя = Толщина нового толкателя).
Наиболее подходящая толщина нового толкателя = 5,460 мм.
Выбрать толкатель № 46.
Примечание. Выберете новый толкатель клапана, толщина которого наиболее близка к вычисленному значению.
Примечание. Поставляются регулировочные толкатели клапанов 35 размеров с шагом 0,020 мм, от 5,060 мм до 5,740 мм.
Установите распределительный вал.
Установите распределительный вал № 2.
Установка остальных компонентов производится в порядке, обратном снятию.
