Снимите нижний левый щиток двигателя.
Снимите верхний кожух радиатора.
Снимите решетку радиатора.
Снимите накладку переднего бампера.
Снятие воздуховода промежуточного охладителя

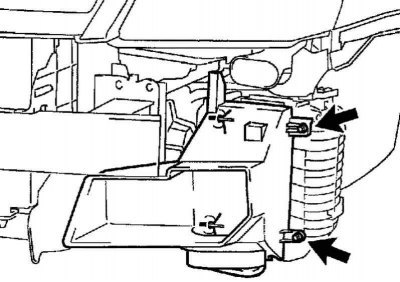

Рис. 2.431. Крепление воздуховода охладителя
Выверните 2 болта и снимите воздуховод охладителя (рис. 2.431).
Снятие промежуточного охладителя в сборе

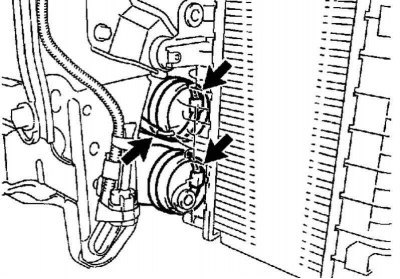

Рис. 2.432. Хомуты воздушных шлангов №1 и №2
Отсоединить от промежуточного охладителя вакуумный шланг и воздушные шланги №1 и №2 (рис. 2.432).

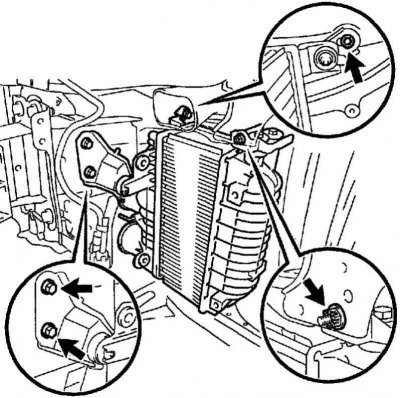

Рис. 2.433. Крепление промежуточного охладителя в сборе
Выверните 3 болта и отверните гайку, затем снимите промежуточный охладитель в сборе (рис. 2.433).
Установка промежуточного охладителя в сборе
Установите промежуточный охладитель в сборе и закрепите 3 болтами и новой гайкой.
Момент затяжки: 7,0 Н·м.
Присоедините к промежуточному охладителю вакуумные шланги №1 и №2.
Рис. 2.434. Схема установки хомутов
Установите воздушный шланг и закрепите его хомутами, как показано на рисунке 2.434.

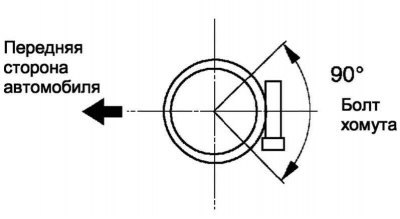

Рис. 2.435. Схема затягивания хомутов
Затяните хомуты шланга, как показано на рисунке 2.435.
Момент затяжки: 6,0 Н·м.
Установка воздуховода промежуточного охладителя
Вставьте выступающую часть воздуховода в вогнутую часть промежуточного охладителя, затем закрепите 2 болтами.
Момент затяжки: 5,0 Н·м.
Установите накладку переднего бампера.
Установите решетку радиатора.
Установите верхний кожух радиатора.
Установите нижний левый щиток двигателя.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5.4 Н·м.
