Проверка с помощью портативного диагностического прибора II
Прогрейте двигатель.

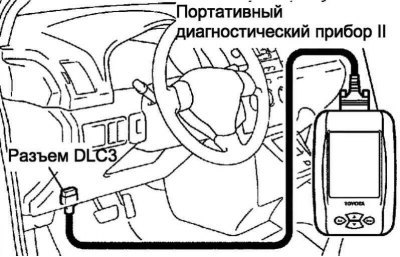

Рис. 2.319. Подключение диагностического прибора к разъему DLC3
Подключите портативный диагностический прибор II к разъему DLC3 (рис. 2.319).
Включите зажигание ON (START).
Выберете режим прибора: Powertrain/ Engine and ECT/ Data List/ Engine SPD.
Частота вращения холостого хода: 750–850 мин–1.
Примечание. Частоту вращения холостого хода проверяйте с выключенным вентилятором системы охлаждения.
Примечание. Перед подключением щупа прибора к клемме выключите все дополнительное оборудование и кондиционер.
Проверка без портативного диагностического прибора II

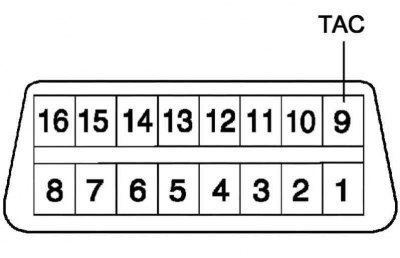

Рис. 2.320. Вывод ТАС разъема DLC3
С помощью SST подключите тахометр к клемме 9 (TAC) разъема DLC3 (рис. 2.320).
Включите зажигание ON (START).
Проверьте частоту вращения холостого хода.
Частота вращения холостого хода: 750–850 мин–1.
Примечание. Частоту вращения холостого хода проверяйте с выключенным вентилятором системы охлаждения.
Примечание. Перед подключением щупа прибора к клемме выключите все дополнительное оборудование и кондиционер.
