Снятие
Примечание. Не допускайте попадания жидкости на окрашенные поверхности.
1. Очистите вокруг крышки резервуара и выберите из него жидкость шприцем или чем-то подобным.
2. Отсоедините шланг для жидкости (2) от рабочего цилиндра сцепления (1).
3. Снимите крепежные болты рабочего цилиндра(4) и сам рабочий цилиндр сцепления (1).

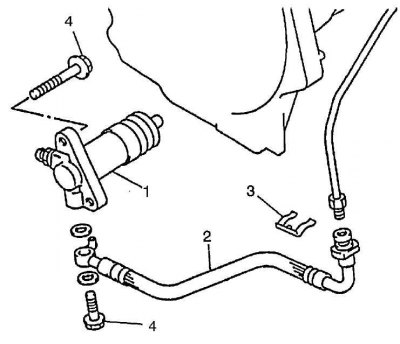

1 - цилиндр сцепления; 2 - шланг для жидкости; 3 - Е-образное кольцо; 4 - болты рабочего цилиндра
Установка
1. Для того, чтобы стравить воздух только из главного цилиндра, его необходимо снять с автомобиля. Процедура снятия и установки главного цилиндра и стравливания воздуха описана в данной Главе в Разделе Главный цилиндр сцепления.
2. Нанесите небольшое количество смазки на верхушку штанги (3) рабочего цилиндра сцепления (1). "A": смазка 99000-25010.
Примечание. Не допускайте попадания любой смазки на кожух (2).
3. Установите рабочий цилиндр сцепления (1) и затяните крепежные болты (2) до указанного значения момента затяжки. Момент затяжки (a): 50 Н·м (5.0 кг-м, 36.5 фунтов-фут).
4. Присоедините шланг для жидкости сцепления (3) и затяните соединительный болт (4) до указанного значения момента затяжки. Момент затяжки (b): 23 Н·м (2.3 кг-м, 16.5 фунтов-фут).
5. Залейте в резервуар указанную тормозную жидкость и проверьте, нет ли утечки.
6. Стравите воздух из системы и проверьте свободный ход педали сцепления. Стравливание воздуха описано в Главе Тормозная система.
1 - рабочий цилиндр сцепления
