Общие сведения
Датчик объединен с измерителем температуры в один блок и расположен в корпусе термостата. Он измеряет температуру охлаждающей жидкости и преобразует ее в сопротивление через термистор, подобно датчику температуры входящего воздуха. Если температура опускается, сопротивление увеличивается, и наоборот.
Снятие
1. Отсоедините отрицательный провод от батареи.
2. Слейте охлаждающую жидкость.
3. Отсоедините разъем проводки от датчика.
4. Извлеките датчик из корпуса термостата (см. рис. 2.104).

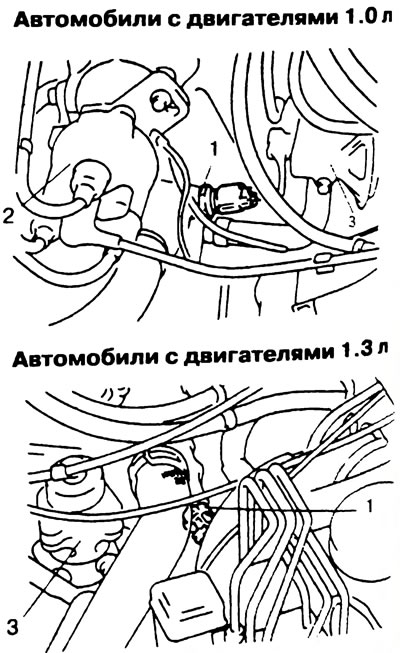

Рис. 2.104. Извлеките датчик температуры охлаждающей жидкости из корпуса термостата. 1. Датчик температуры охлаждающей жидкости, 2. Распределитель зажигания. 3. Клапан системы рециркуляции отработанных газов
Проверка
5. Опустите измерительную часть датчика в емкость с водой (или льдом) и, нагревая воду, измеряйте сопротивление между клеммами датчика(см. рис 2.105). Если сопротивление не отвечает изображенному на графике (см. рис. 2.105), замените датчик.
Источник материала этот сайт (www.Autoinstruction.ru)

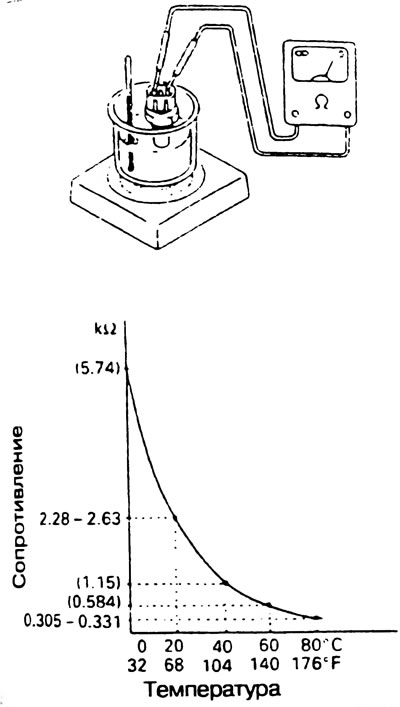

Рис. 2.105. Проверка сопротивления датчика температуры охлаждающей жидкости
Установка
6. Протрите сопряженные поверхности датчика и корпуса дроссельной заслонки.
7. Проверьте состояние уплотнительного кольца и, при необходимости, замените его.
8. Затяните датчик до момента 15 Нм (см. рис. 2.104).
9. Подсоедините разъем проводки к датчику.
10. Залейте охлаждающую жидкость.
