Датчик расположен в корпусе распределителя зажигания и состоит из генератора (катушки и магнита) и ротора (см. рис. 2.112). Сигнал, вырабатываемый во время вращения ротора генератором, имеет пульсирующий характер (см. рис. 2.112). Этот пульсирующий сигнал (3 пульсации за оборот на двигателях 1.0 л и 4 пульсации за оборот на двигателях 1.3 л) посылается в блок ЕСМ.

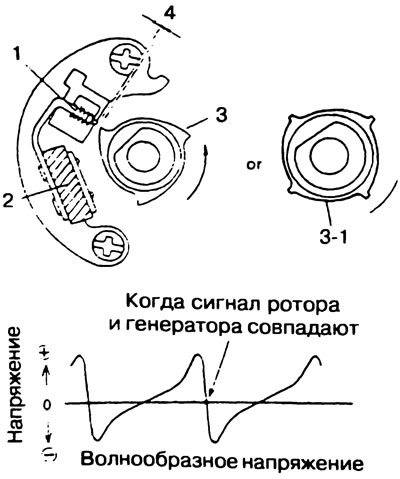

Рис. 2.112. Датчик положения распределительного вала. 1. Катушка, 2. Магнит, 3. Ротор (на двигателях 1.0 л), 3-1. Ротор (на двигателях 1.0 л), 4. Зазор.
