Снятие и установка воздуховода зоны ног с водительской стороны
1. Снять покрытие под приборной панелью со стороны водителя.
2. Выкрутить винт крепления (2), показанный на рисунке ниже, после чего снять воздуховод (1). Момент затяжки винта крепления при установке 1.5 Нм.
3. Установка производится в последовательности обратной снятию.
Снятие и установка воздуховода зоны ног со стороны переднего пассажира
1. Снять покрытие под приборной панелью со стороны переднего пассажира.

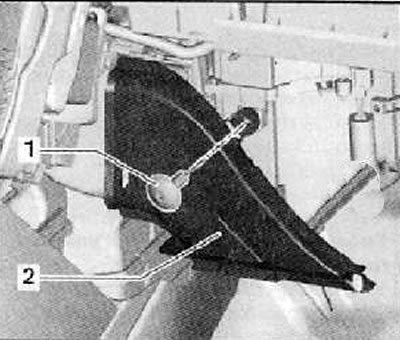

2. Выкрутить винт крепления (1), показанный на рисунке ниже, после чего снять воздуховод (2) Момент затяжки винта крепления при установке 1.5 Нм.
3. Установка производится в последовательности обратной снятию.
(Источник материала этот сайт: «www.AutoInstruction.ru»)
Снятие и установка воздуховода зоны ног для задних пассажиров
1. Снять водительское и пассажирское сиденье (подробнее, см. соответствующий раздел в главе Кузов).
2. Снять центральную напольную консоль (подробнее, см. соответствующий раздел в главе Кузов).
3. Снять нижние части панелей облицовки передней и центральной стойки кузова (подробнее, см. соответствующий раздел в главе Кузов).
4. Снять напольное покрытие салона.
5. Провернуть в направлении стрелки, чтобы отсоединить от центрального распределителя воздуха (1) и снять воздуховоды зоны ног для задних пассажиров (2), как показано на рисунке ниже.
6. Установка производится в последовательности обратной снятию.
