Снятие
1. Извлечь ключ из замка зажигания и выключить все электрические потребители.
2. Снять дополнительный отсек для хранения мелкой поклажи из приборной панели со стороны переднего пассажира.
3. Если установлено, необходимо снять демпферное покрытие с вентилятора системы вентиляции.
4. Отсоединить разъем жгута электропроводки (2), показанный на рисунке ниже.
5. Высвободить жгуты электропроводки из фиксаторов (1) и (2), как показано на рисунке ниже.
6. Отсоединить разъем жгута электропроводки (4) и извлечь из крышки электромотора вентилятора системы вентиляции (5), как показано на рисунке ниже.

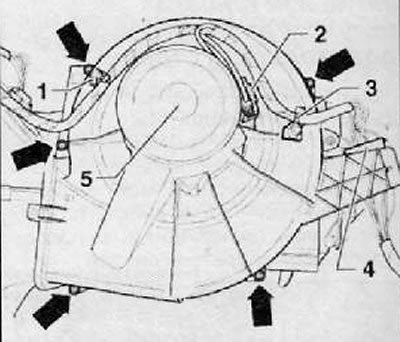

7. Выкрутить, показанные на рисунке ниже винты крепления (стрелки). Момент затяжки при установке 1 Нм.
8. Наклонить левую часть корпуса вентилятора на себя, провернуть аккуратно в левую сторону и извлечь в сборе, как показано на рисунке ниже.

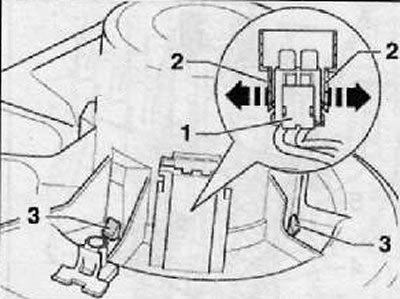

9. Используя плоскую отвертку с узким жалом надавить на язычки (2) фиксатора разъема жгута электропроводки в направлении стрелок, после чего отсоединить разъем жгута электропроводки (1), потянув по направлению вниз, как показано на рисунке ниже.
10. Сдавить на захваты (3) внутрь и извлечь отвертку.
11. Извлечь электромотор вентилятора вместе с крыльчаткой из держателя.
Установка
Установка производится в последовательности обратной снятию.
Примечание.
- Разъем жгута электропроводки должен зафиксироваться с характерным щелчком.
- Перед установкой проверить и убедиться в работоспособности вентилятора.
