Сцепление — установка (Renault Scenic I)

  • Главная
  • Рено
  • Сценик
  • I (1996-2003)
  • Трансмиссия
  • Сцепление
  • Сцепление — установка
0
15. Почистите шлицы первичного вала коробки передач и смажьте их тонким слоем молибденовой смазки, например, MOLYKOTE BR 2 (см. иллюстрацию).

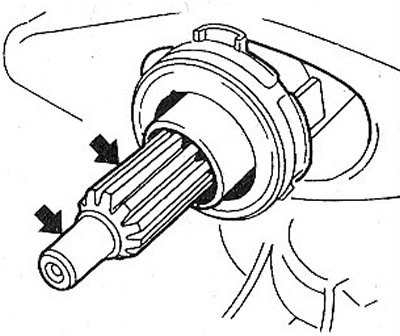

2.15 Почистите шлицы первичного вала коробки…

2.15 Почистите шлицы первичного вала коробки передач и смажьте их тонким слоем молибденовой смазки, например, MOLYKOTE BR 2


Внимание! Не наносите излишнее количество смазки. В противном случае её излишек будет при работе двигателя выбрасываться на трущиеся поверхности сцепления. Количество смазки, которая наносится на шлицы, по объему можно сравнить с кукурузным зерном. Излишек смазки необходимо удалять, чтобы впоследствии при эксплуатации не появились сбои в работе сцепления.


16. Вставьте пластмассовую оправку для центрирования сцепления в отверстие на торце коленчатого вала. Центрирующую оправку можно приобрести в торговой сети как запасную деталь. При приобретении нового диска сцепления центрирующая оправка входит в комплект поставки.

Ведомый диск можно отцентрировать и на «глазок». Однако рекомендуется для этих целей пользоваться универсальным оправкой HAZET с номером артикула 2174 (см. иллюстрацию).

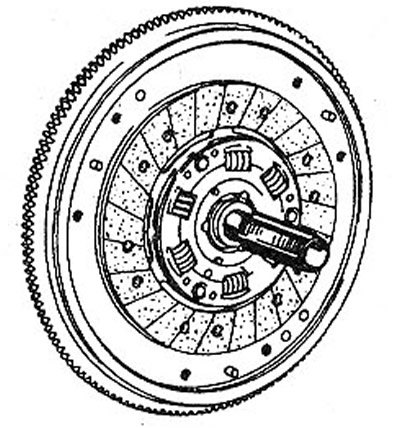

2.16 Вставьте пластмассовую оправку для…

2.16 Вставьте пластмассовую оправку для центрирования сцепления в отверстие на торце коленчатого вала




Если ведомый диск не будет отцентрирован, то первичный вал коробки передач невозможно будет установить.

Смотрите полную версию на сайте AutoInstruction.ru

17. Закрепите ведомый диск на маховике. При этом увеличенная часть ступицы А на ведомом диске должна быть обращена к коробке передач (см. иллюстрацию 2.13).

18. Установите нажимной диск. При установке прежнего диска руководствуйтесь метками, сделанными при снятии.

19. Ввинтите болты крепления нажимного диска и поочередно подтягивайте их на 1-1,5 оборота до полной затяжки. После этого извлеките центрирующую оправку.

Внимание! Следите за тем, чтобы при затягивании болтов нажимной диск равномерно притягивался к маховику, а между ними не было заусенец от болтов. Момент затяжки болтов крепления нажимного диска составляет 20 Нм.


20. Снимите приспособление, которым фиксировался маховик.

21. Смажьте поверхность прилегания выжимного подшипника к диафрагменной пружине, а также направляющую выжимного подшипника внутри и снаружи тонким слоем молибденовой смазки, например, MOLYKOTE BR 2.

22. Установите коробку передач, см. соответствующую главу.

23. Проверьте функционирование автоматического регулятора натяжения троса сцепления.
