Снятие
Автомобили с бензиновым двигателем объемом 1,4 литра (E7J)
1. Вывинтите болты 5 крепления корпуса воздушного фильтра (см. иллюстрацию).

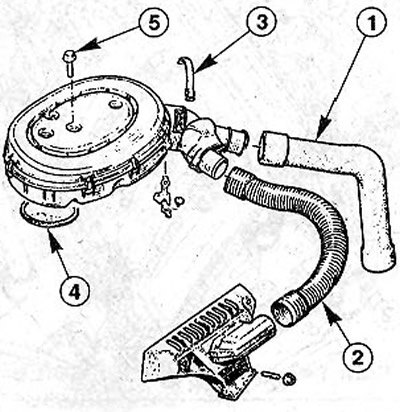

6.1 Вывинтите болты 5 крепления корпуса воздушного фильтра: 3 - хомут крепления шланга забора воздуха; 4 - уплотнительная прокладка
2. Отсоедините шланг 1 забора свежего воздуха и шланг 2 теплого воздуха, ослабив перед этим хомуты (см. иллюстрацию 6.1).
3. Снимите резиновый хомут крепления впускного патрубка.
4. Отсоедините от нижней части корпуса воздушного фильтра шланг вентиляции картера.
5. Снимите коробку воздушного фильтра.
Автомобили с бензиновым двигателем объемом 1,6 литра (К7М) и с дизельным двигателем
6. Вывинтите два болта крепления коробки воздушного фильтра (см. стрелки на иллюстрации).

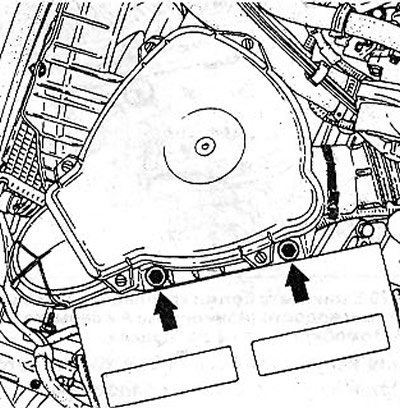

6.6 Вывинтите два болта крепления коробки воздушного фильтра (см. стрелки)
7. Отсоедините шланг 1 забора свежего воздуха и шланг 2 теплого воздуха, если имеется, ослабив перед этим хомуты (см. иллюстрацию).

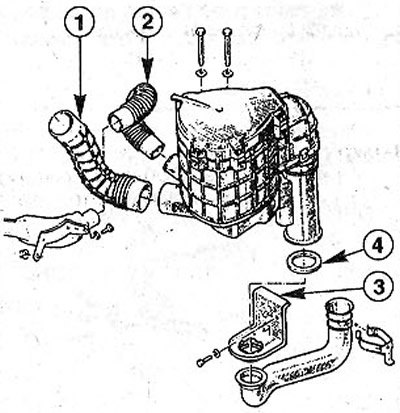

6.7 Отсоедините шланг 1 забора свежего воздуха и шланг 2 теплого воздуха, если имеется, ослабив перед этим хомуты
8. Отсоедините, если необходимо, держатель 3 корпуса воздушного фильтра (см. иллюстрацию 6.7).
Автомобили с бензиновым двигателем объемом 2,0 литра
9. Вывинтите два болта крепления коробки воз,душного фильтра (см. две верхние стрелки на иллюстрации).

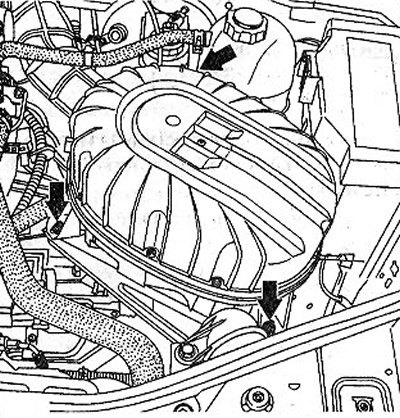

6.9 Вывинтите два болта крепления коробки воздушного фильтра (см. две верхние стрелки)
10. Отсоедините воздушный шланг (см. нижнюю стрелку на иллюстрации 6.9), ослабив хомут.
Установка
11. Автомобили с двигателем объемом 1,4 литра. Подсоедините к нижней части воздушного фильтра шланг вентиляции картера.
12. Поставьте коробку воздушного фильтра на место, уложив перед этим уплотнение 4 (см. иллюстрацию 6.1). Поврежденную прокладку замените на новую.
13. Закрепите хомутом впускной патрубок на держателе.
14. Подсоедините заборный шланг и шланг теплого воздуха и закрепите их хомутами.
15. Ввинтите болты крепления коробки воздушного фильтра.
Снятие
Автомобили с бензиновым двигателем объемом 1,4-/1,6 литра (K4J/K4M), с кузовом «седан» и автомобили SCENIC
16. Отсоедините шланг низкого давления вакуумного усилителя тормозного привода от впускного коллектора
Автомобили SCENIC
17. Снимите рычаги щеткодержателя очистителя стекла, см. соответствующую главу.
18. Снимите крышку водостока, вывинтив болты крепления.
19. Высвободите из креплений разделительную перегородку между моторным отсеком и водосточной коробкой и снимите её.
20. Автомобили с кузовом «седан». Вывинтите болты крепления защитной стенки водосточной коробки А и снимите её (см. иллюстрацию).

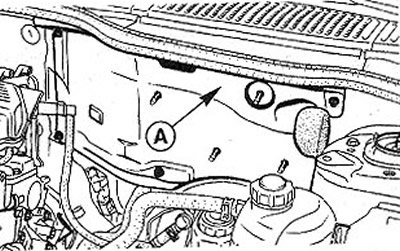

6.20 Вывинтите болты крепления защитной стенки водосточной коробки А и снимите её. Автомобили с кузовом «седан»
21. Вывинтите болты и снимите регулятор 1 (см. иллюстрацию).

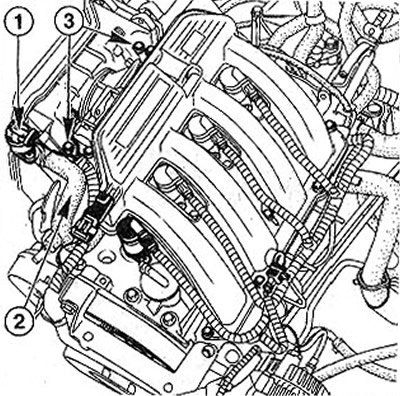

6.21 Вывинтите болты и снимите регулятор 1
22. Отсоедините шланг 2 адсорбера (см. иллюстрацию 6.21).
23. Откройте крышку воздушного фильтра и извлеките сменный фильтрующий элемент. Для этого отвинтите болты, крепящие крышку.
24. Отсоедините воздушный шланг от корпуса фильтра.
25. Вывинтите болты 3 и снимите коробку воздушного фильтра (см. иллюстрацию 6.21).
Установка
26. Поставьте коробку воздушного фильтра на место и закрепите болтами.
27. Подсоедините к фильтру воздушный шланг и закрепите его хомутом.
28. Уложите в коробку фильтра сменный фильтрующий элемент и закройте его крышкой, которую закрепите двумя болтами.
29. Подсоедините шланг адсорбера и привинтите регулятор.
30. Автомобили с кузовом «седан». Поставьте на место защитную стенку водосточной коробки и закрепите её болтами.
Автомобили SCENIC
31. Вставьте в держатели разделительную стенку между моторным отсеком и водосточной коробкой.
32. Установите крышку водосточной коробки закрепите её болтами.
33. Установите на место рычаги щеткодержателей очистителя стекла, см. соответствующую главу.
34. Подсоедините к впускному коллектору шланг низкого давления вакуумного усилителя тормозного привода.
