Снятие
1. Отметьте краской положение задних колес на ступицах. Это позволит при сборке установить отбалансированное колесо в прежнее положение.
2. Ослабьте болты крепления колес. При этом автомобиль должен стоять на колесах.
3. Установите заднюю часть автомобиля на козлы и снимите колеса.
4. Откройте крышку багажника и вывинтите болты А (см. иллюстрацию).
[Оригинал опубликован на онлайн-портале: AutoInstruction.ru]
3.4 Откройте крышку багажника и вывинтите болты А
5. Вывинтите по обеим сторонам автомобиля болты В защиты подколесной арки и болт С в колесной нише (см. иллюстрацию).

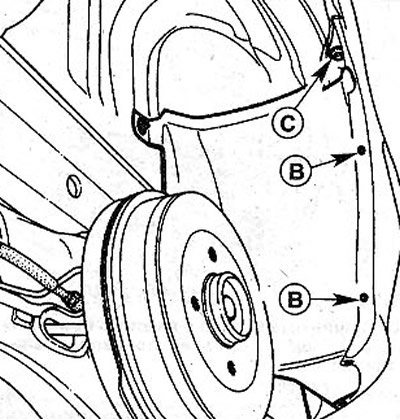

3.5 Вывинтите по обеим сторонам автомобиля болты В защиты подколесной арки и болт С в колесной нише
6. Вывинтите болты D и Е, действуя из-под автомобиля (см. иллюстрацию).

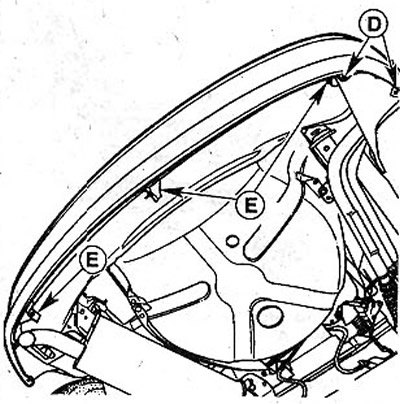

3.6 Вывинтите болты D и Е, действуя из-под автомобиля
7. Выведите из зацепления боковые центрирующие штифты (см. стрелки на иллюстрации) и, действуя вдвоем с помощником, снимите бампер, подав его назад.

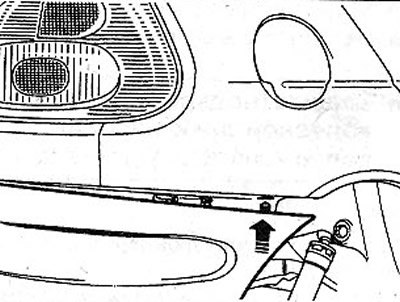

3.7 Выведите из зацепления боковые центрирующие штифты и снимите бампер
Установка
8. Убедитесь, что плоские гайки под болты Е (см. иллюстрацию 3.6) находятся на своих местах.
9. Убедитесь, что упоры Ей GHe повреждены (см. иллюстрацию). При необходимости замените их. Эти упоры предназначены для центрирования бампера относительно прилегающих деталей кузова.

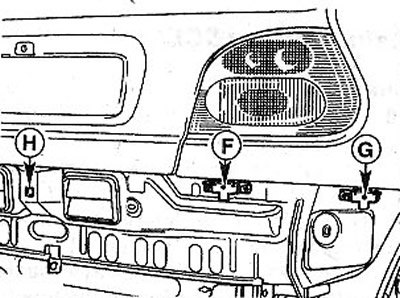

3.9 Убедитесь, что упоры F и G не повреждены
10. У становите бампер, действуя вдвоем с помощником, на место, при этом центрирующий штифт должен зайти в отверстие Н (см. иллюстрацию 3.9).
11. Закрепите бампер болтами в выемке под крышкой багажника, снизу и в колесных арках.
12. Установите задние колеса в соответствии с нанесенными при снятии метками.
13. Ввинтите колесные болты и опустите автомобиль. Колесные болты не смазывайте.
14. Затяните колесные болты, действуя в перекрестном порядке, с моментом 90 Нм.
