Снятие

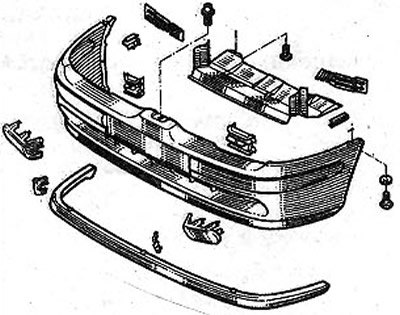

2.0 Компоненты переднего бампера
1. Автомобили с противотуманными фарами. Отсоедините клемму провода «массы» (-) от аккумулятора.
Внимание! При этом происходит удаление некоторых данных из памяти некоторых блоков, например, защитного кода радиоприемника. Перед отсоединением аккумулятора ознакомьтесь с положениями главы «Аккумулятор - снятие и установка».
2. Отметьте краской положение передних колес на ступицах. Это позволит при сборке установить отбалансированное колесо в прежнее положение.
3. Ослабьте болты крепления колес. При этом автомобиль должен стоять на колесах.
4. Установите перед автомобиля на козлы и снимите колеса.
5. Вывинтите по обеим сторонам автомобиля два болта А, а также болт В на колесной нише, воспользовавшись отверткой Т20 (см. иллюстрацию).

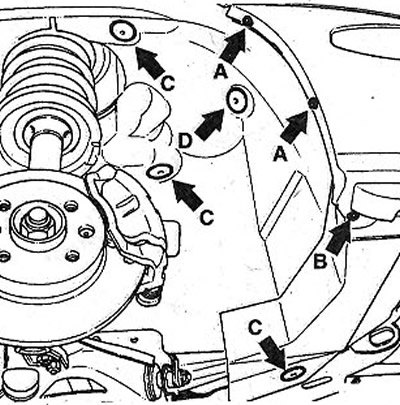

2.5 Вывинтите по обеим сторонам автомобиля два болта А, а также болт В на колесной нише, воспользовавшись отверткой Т20
6. Извлеките с помощью отвертки фиксаторы С и D (см. иллюстрацию 2.5).
7. Снимите перед бампера с подкрылка.
8. Отсоедините, если имеется, штекер Е противотуманных фар в левой колесной нише (см. иллюстрацию).

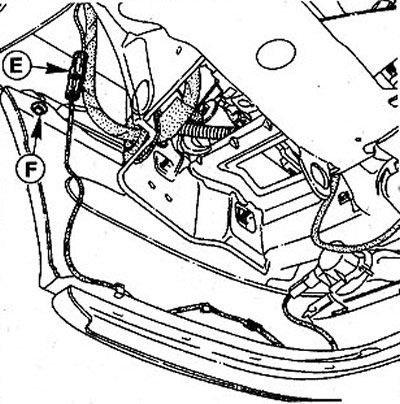

2.8 Отсоедините, если имеется, штекер Е противотуманных фар в левой колесной нише
9. Вывинтите два болта крепления F с помощью торцовой головки на 10 мм (см. иллюстрацию 2.8).
10. Вывинтите два болта передней части брызговика двигателя (см. иллюстрацию).

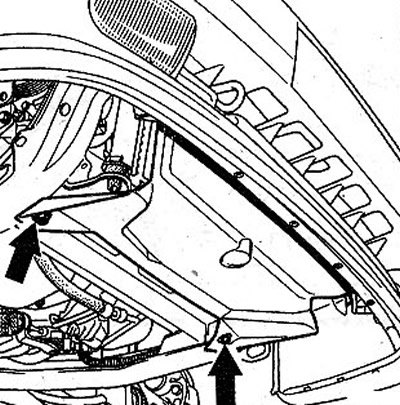

2.10 Вывинтите два болта передней части брызговика двигателя
11. Вывинтите болт, которым бампер крепится посередине (см. иллюстрацию).

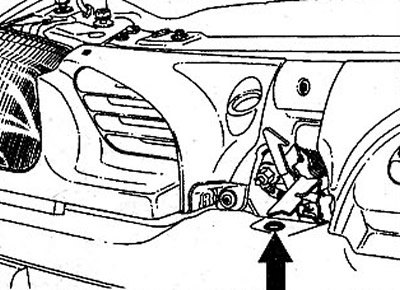

2.11 Вывинтите болт, которым бампер крепится по середине
12. Автомобили с омывателем фар. Отсоедините шланги подачи моющей жидкости от бампера.
13. Выведите боковой упор бампера из зацепления (см. стрелку на иллюстрации) и, действуя вдвоем с помощником, снимите бампер, подав его вперед.

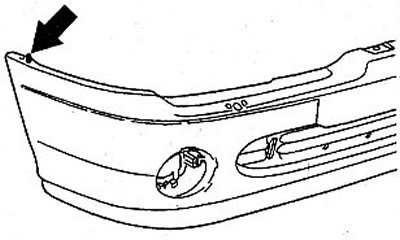

2.13 Выведите боковой упор бампера из зацепления (см. стрелку)
Разборка
14. Снимите все зажимы А, которыми соединены бампер и спойлер (см. иллюстрацию). Бампер и его нижняя часть (спойлер) могут заменяться по отдельности.

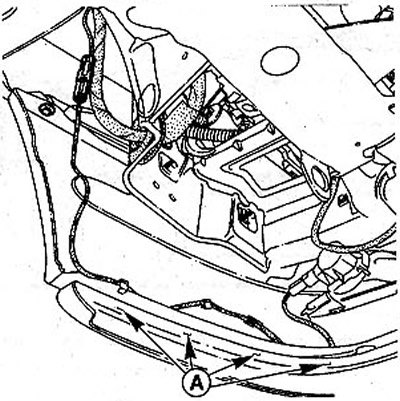

2.14 Снимите все зажимы А, которыми соединены бампер и спойлер
15. У становите новый спойлер на бампер и закрепите его грейфцангой или струбциной. Центрирование спойлера на бампере выполняется штифтами С (см. иллюстрацию).

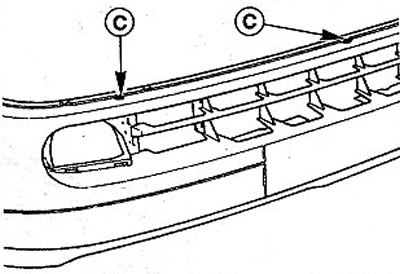

2.15 Центрирование спойлера на бампере выполняется штифтами С
16.Просверлите отверстия на месте установки зажимов А сверлом на 4 мм (см. иллюстрацию 2.14).
17. Закрепите спойлер заклепками диаметром 4 мм и длиной 20 мм, воспользовавшись клещами для установки заклепок.
Установка
18. Автомобили с омывателем фар. Просверлите на бампере три отверстия для установки жиклеров, если устанавливается новый бампер (см. иллюстрацию) и установите прежние жиклеры.

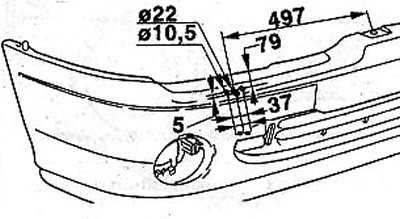

2.18 Просверлите на бампере три отверстия для установки жиклеров, если устанавливается новый бампер. Размеры указаны в мм
19. Установите бампер на место, действуя вдвоем с помощником. Верх бампера должен лежать в направляющих 1 (см. иллюстрацию).

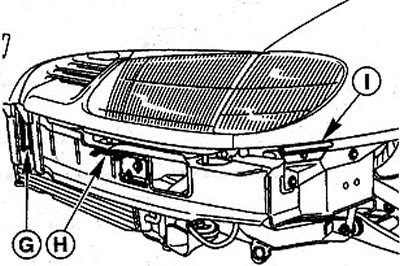

2.19 Верх бампера должен лежать в направляющих 1
20. Вставьте центрирующие штифты в держатель G. Выступы Н должны зафиксироваться (см. иллюстрацию 2.19).
21. Вставьте боковой центрирующий штифт бампера и закрепите бампер болтами по центру, с боков, а также ввинтите болты крепления передней части брызговика двигателя.
22. Подсоедините и зафиксируйте штекер противотуманных фар.
23. Закрепите перед бампера на подкрылке.
24. Установите передние колеса в соответствии с нанесенными при снятии метками.
25. Ввинтите колесные болты и опустите автомобиль. Колесные болты не смазывайте.
26. Затяните колесные болты, действуя в перекрестном порядке, с моментом 90 Нм.
27. Подсоедините к полюсу аккумулятора клемму провода «массы» (-).
[Информация доступна на портале: AutoInstruction.ru]
28. Настройте часы и введите защитный код в радиоприемник.
