Снятие
Снимите коробку передач.

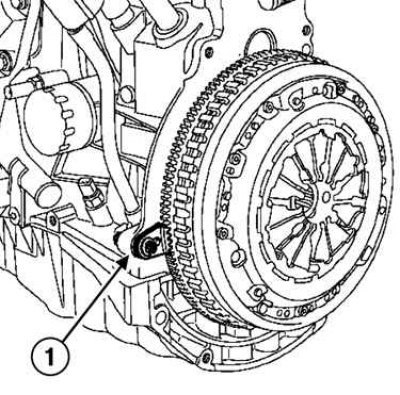

Рис. 3.18. Фиксация маховика: 1 – фиксатор
Установите фиксатор (Mot. 582-01) (рис. 3.18).
Отверните болты крепления кожуха сцепления.
Снимите ведомый диск сцепления.
Пылесосом или чистой тканью очистите кожух сцепления от пыли. Не используйте сжатый воздух, поскольку вдыхание пыли, содержащей асбест, вредно для здоровья.
Проверьте состояние поверхности трения маховика на отсутствие трещин, пригара и износ поверхности.
Проверьте состояние фрикционных накладок ведомого диска сцепления и при наличии на них следов масла или механических повреждений замените ведомый диск.
Внимание! Очистите шлицы первичного вала коробки передач и установите сборку без применения смазки.
Установка
Установите ведомый диск сцепления.

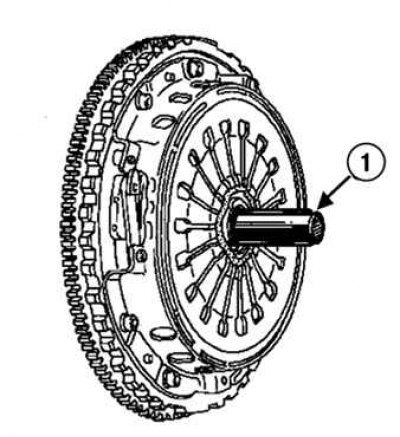

Рис. 3.19. Центровка ведомого диска: 1 – оправка
Отцентрируйте ведомый диск с помощью оправки (Emb. 1518) (рис. 3.19).
Заверните в несколько приемов крест-накрест болты крепления.
Затяните требуемым моментом (20 Н·м) болты крепления кожуха сцепления (двигатели K4J и К4М).
