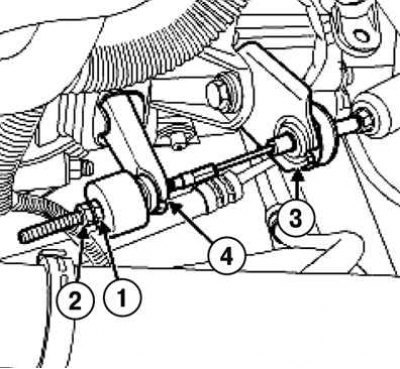

Рис. 3.2. Регулировка привода сцепления: 1 – регулировочная гайка; 2 – контргайка; 3 – стопор оболочки троса; 4 – вилка выключения сцепления
Отрегулируйте ход троса привода сцепления гайкой на конце со стороны коробки передач (рис. 3.2).
Ослабьте контргайку.
Отрегулируйте ход троса привода сцепления, отворачивая или заворачивая гайку.
Затяните требуемым моментом (8 Н·м) контргайку.
Проверка регулировки
Рис. 3.2. Регулировка привода сцепления: 1 – регулировочная гайка; 2 – контргайка; 3 – стопор оболочки троса; 4 – вилка выключения сцепления
Штангенциркулем измерьте расстояние между стопором оболочки троса и концом вилки выключения сцепления (см. рис. 3.2):
- при исходном положении педали сцепления;
- при педали сцепления, нажатой до упора.

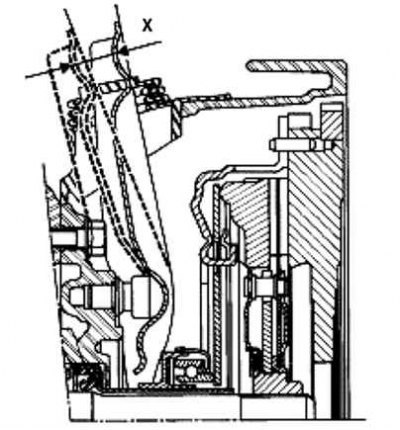

Рис. 3.3. Ход вилки выключения сцепления
Ход вилки выключения сцепления должен быть равен: (х)=29,5 мм ±0,5 мм (рис. 3.3).
