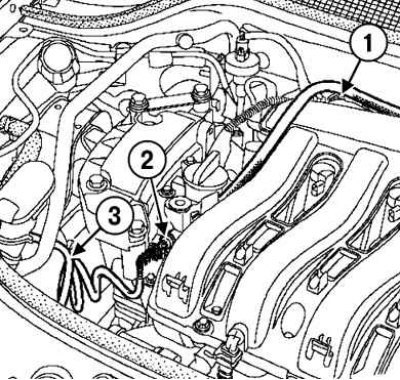

Рис. 2.214. Схема подсоединения приборов при проверке электрического бензонасоса: 1 – трубопровод с манометром; 2 – «тройник» прибора (Mot. 1311–08); 3 – подводящий топливопровод
Подсоедините трубопровод с манометром из проверочного комплекта (Mot. 1311-01) к «тройнику» прибора (Mot. 1311-08) и подводящий топливопровод – к «тройнику» патрубка рампы (рис. 2.214).
Внимание! Процедуру проверки выполняйте на неработающем двигателе.
Информация доступна на портале: AutoInstruction.ru
Снимите крышку блока защиты и коммутации.

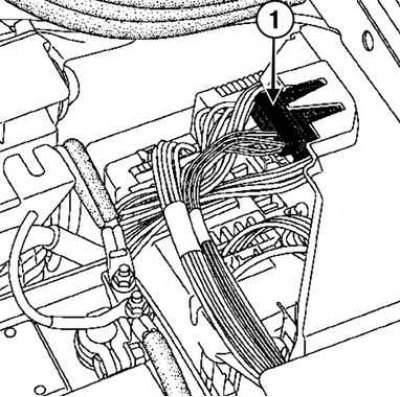

Рис. 2.24. Удаление разъема: 1 – разъем
Разъедините разъем коричневого цвета блока защиты и коммутации (см. рис. 2.24).

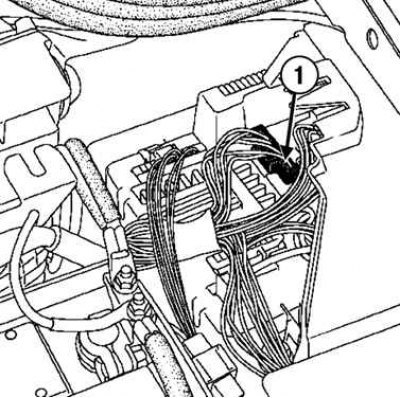

Рис. 2.25. Отсоединение разъема блока коммутации: 1 – разъем
Соедините контакт разъема коричневого цвета с клеммой «+» аккумуляторной батареи, чтобы привести в действие топливный насос (см. рис. 2.25).
Замерьте производительность насоса, которая должна составлять 80–120 л/ч.
