Снятие педали

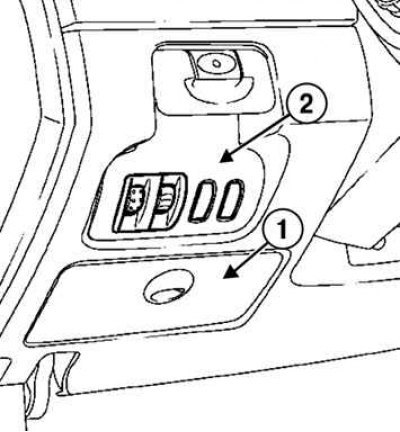

Рис. 6.37. Снятие вещевого ящика и переключателя корректора направления света фар: 1 – вещевой ящик; 2 – переключатель корректора направления света фар
Отсоедините вещевой ящик, переключатель корректора направления света фар с задней стороны и разъедините разъемы панели переключателя корректора фар (рис. 6.37).

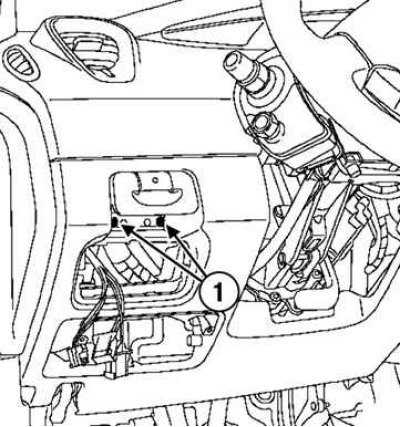

Рис. 6.38. Отворачивание винотов крепления ручки управления автоматическим стояночным тормозом: 1 – винты
Выверните винты крепления ручки управления автоматическим стояночным тормозом (рис. 6.38).
Разъедините разъемы ручки управления автоматическим стояночным тормозом.
Снимите ручку управления.

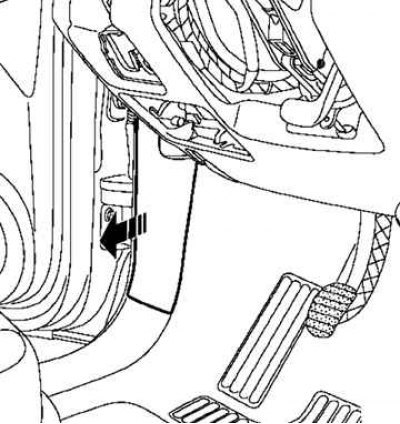

Рис. 6.39. Отсоединение облицовки передней левой стойки кузова
Отсоедините облицовку передней левой стойки кузова (рис. 6.39).

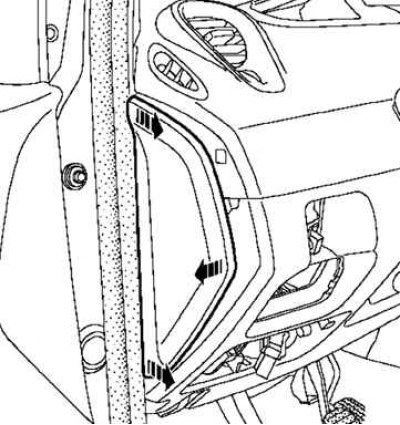

Рис. 6.40. Отсоединение боковой облицовки приборной панели
Отсоедините боковую облицовку приборной панели (рис. 6.40).

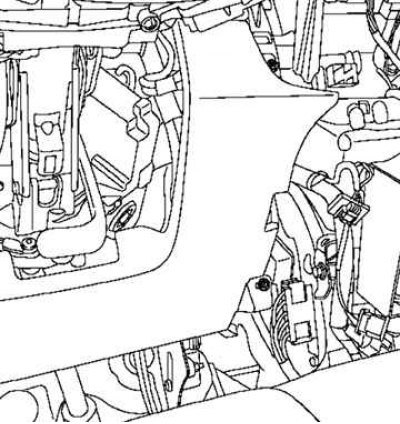

Рис. 6.41. Снятие нижней части приборной панели
Открутите блоты крепления и снимите нижнюю часть приборной панели (рис. 6.41).

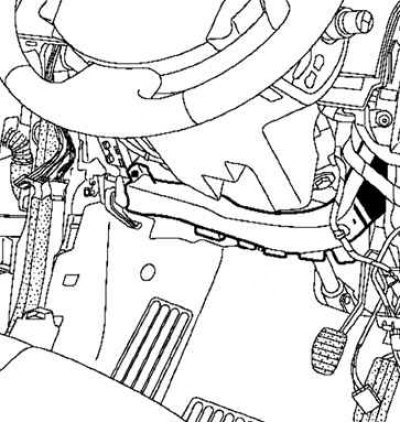

Рис. 6.42. Снятие воздуховода
Снимите воздуховод (рис. 6.42).
Снимите соединительную ось узла «педаль тормоза – промежуточная тяга».
Разъедините разъем датчика положения педали акселератора.
Разъедините разъем выключателя стоп-сигнала.
Поверните выключатель стоп-сигнала на четверть оборота против часовой стрелки.

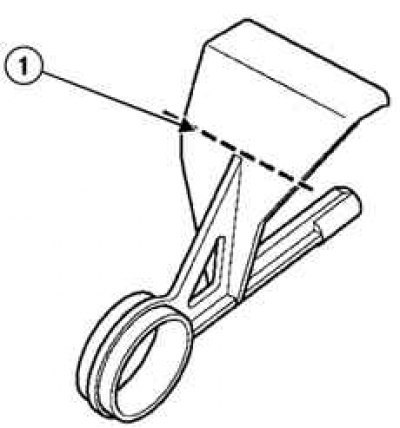

Рис. 6.43. Разрезание чеки: 1 – линия разреза
Разрежьте чеку (рис. 6.43).
Вставьте чеку (Fre. 1752) слева направо (в случае, когда педаль не заменяется).

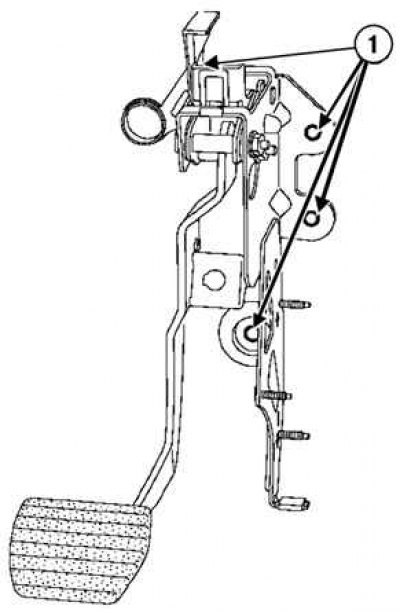

Рис. 6.44. Гайки крепления узла педали тормоза: 1 – гайки
Открутите гайки крепления узла педали тормоза (рис. 6.44).
Снимите узел «педаль тормоза – педаль акселератора».
Открутите гайки крепления и снимите педаль акселератора.
Установка
Примечание. Педаль имеет систему разблокировки, срабатывающую в момент столкновения. Не касайтесь системы педали: педаль может самопроизвольно опуститься до пола (рис. 6.45).
Примечание. Не удаляйте чеку до установки и затяжки крепежа педального узла.

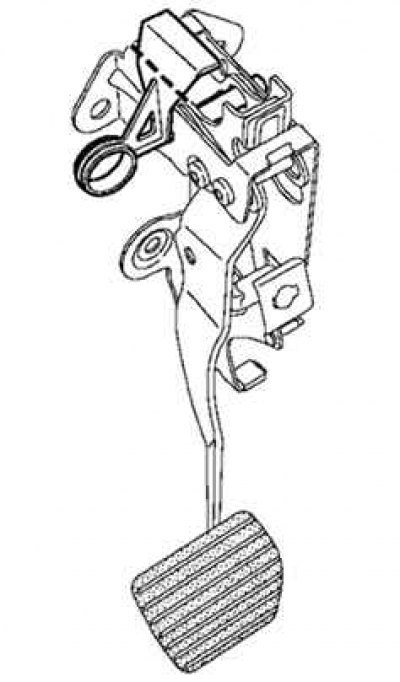

Рис. 6.46. Линия среза чеки
Срежьте чеку в месте показанном на рисунке 6.46 пунктиром.
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом 21 Н·м гайки крепления вилки педали тормоза.

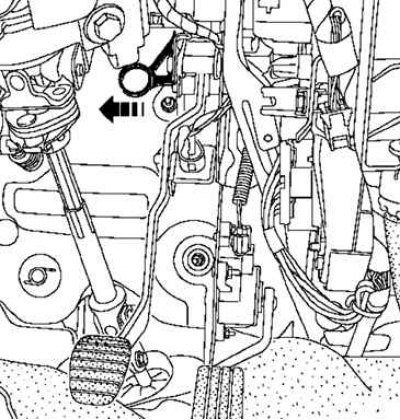

Рис. 6.47. Снятие чеки
Снимите чеку с педали (рис. 6.47).
Примечание. Проверьте наличие и блокировку соединительной оси между толкателем вакуумного усилителя тормозов и педалью тормоза.
Отрегулируйте положение выключателя стоп-сигнала.
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
