Снятие
Защитите обивку (например, ножом для удаления мастики).

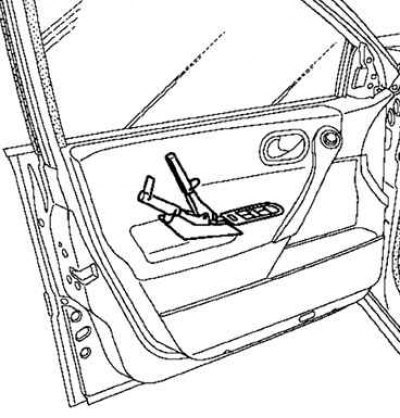

Рис. 8.51. Снятие панели переключателя стеклоподъемника
Отсоедините панель переключателя стеклоподъемника (в задней части) щипцами для снятия держателей обивок и облицовок (рис. 8.51).

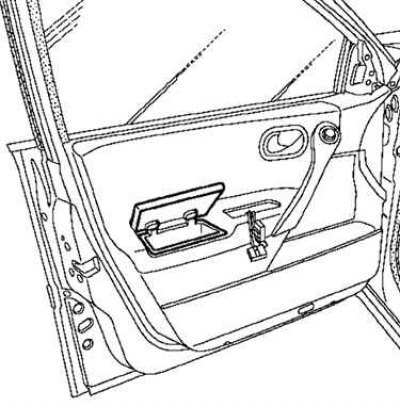

Рис. 8.52. Снятие держателя внутри вещевого отделения
Снимите держатели внутри вещевого отделения (рис. 8.52).
Введите руку до упора в дно вещевого отделения.

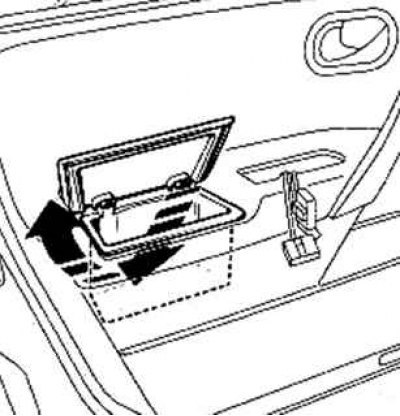

Рис. 8.53. Смещение вещевого отделения в направлении к внутренней части короба двери
Сместите вещевое отделение в направлении к внутренней части короба двери до отсоединения отделения (рис. 8.53).
Рис. 8.54. Извлечение вещевого отделения
Выньте вещевое отделение из гнезда (рис. 8.54).
Внимание! Не тяните за крышку вещевого ящика.
Рис. 8.55. Снятие накладки ручки подлокотника
Отсоедините накладку ручки подлокотника (рис. 8.55).
Разъедините разъем переключателя наружного зеркала заднего вида.
Отверните винты крепления переключателя.
Снимите крышку.

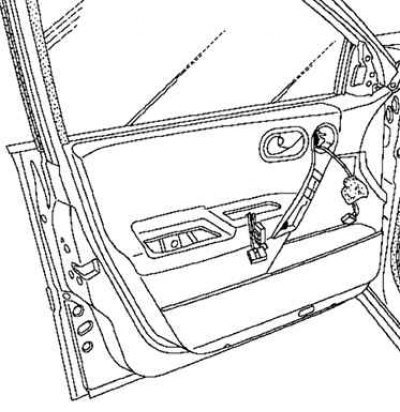

Рис. 8.56. Снятие внутренней ручки двери
Открутите винт крепления внутренней ручки двери (рис. 8.56).
Примечание. Не извлекайте трос привода внутренней ручки двери.
Рис. 8.57. Снятие люка обивки двери
При помощи щипцов для снятия держателей обивок и облицовок отсоедините люк обивки двери (приняв меры, чтобы не повредить обивку) (рис. 8.57).
Откройте люк.
Закрепите люк в открытом положении клейкой лентой.
Снимите цилиндр замка.

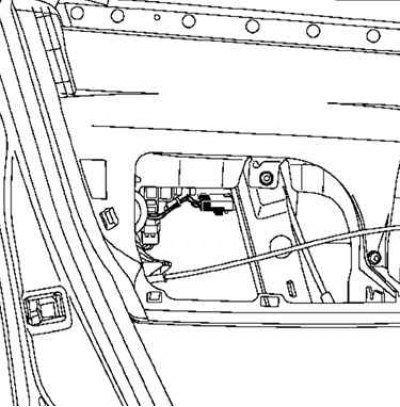

Рис. 8.58. Отсоединение вилочной части разъема кнопки включения замка
Отсоедините вилочную часть разъема кнопки включения замка (рис. 8.58).
Рис. 8.59. Снятие наружной ручки двери
Отсоедините розеточную часть разъема от ручки и извлеките ее (рис. 8.59).
Рис. 8.60. Окончательное отсоединение ручки двери
Отсоединяйте ручку, стараясь не повредить разъем (рис. 8.60).
Проверка
Рис. 8.61. Проверка наличия прокладки ручки: 1 – прокладка
Перед установкой ручки проверьте наличие прокладки (рис. 8.61).

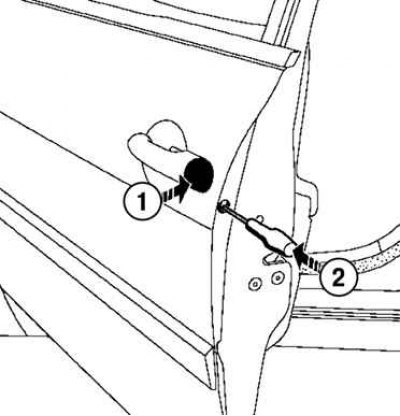

Рис. 8.62. Установка ручки и цилиндра замка: 1 – цилиндр замка; 2 – запорная планка
Установите ручку, цилиндр замка и заблокируйте его запорную планку (рис. 8.62).
Проверьте вручную работу цилиндра замка.
Установка
Установка производится в порядке, обратном снятию.
