Примечание. Перед снятием любого блока отсоединяйте кабель массы от батареи, и подсоединяйте провод после установки блока.
Фара

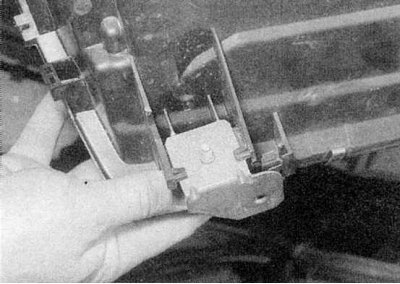

1. Снимите бампер как описано в Главе Кузов.
2. Снимите передний указатель поворота как будет описано ниже в этом Разделе.
3. Откройте капот, отверните винт крепления в центре решетки радиатора и снимите фиксирующую пластину.

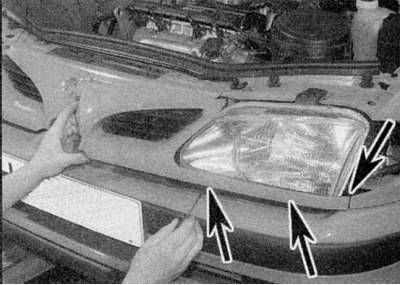

4. Отверните винты крепления, затем при помощи плоской отвертки, освободите нижние крепежные скобы и снимите соответствующую половину решетки радиатора с автомобиля (обратитесь к сопроводительной иллюстрации).

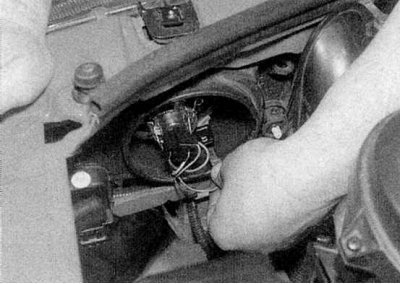

5. На фарах с круглой крышкой, поверните крышку против часовой стрелки и снимите ее с задней части блока фонаря. Отсоедините разъемы электропроводки и вытяните жгут проводов с блока фонаря (обратитесь к сопроводительной иллюстрации).
6. На фарах с прямоугольной крышкой, нажмите крепежную скобу и отсоедините разъем электропроводки от задней части блока фары.

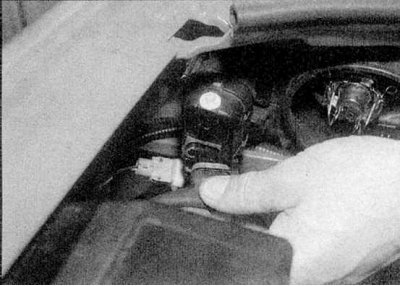

7. На моделях, оборудованных системой регулировки фары, отсоедините разъем электропроводки от мотора (обратитесь к сопроводительной иллюстрации).

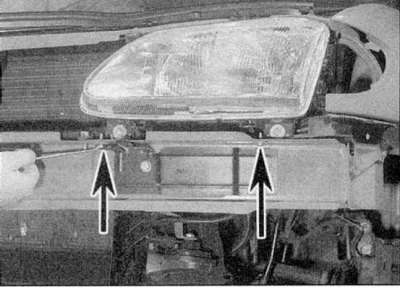

8a. Отверните болты, крепящие кронштейны нижнего крепления блока фары к кузову.

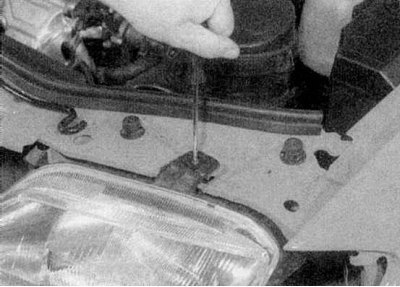

8b. Cнимите верхний винт крепления и скобу.

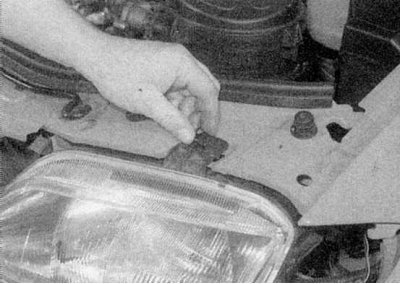

8c. Вытяните блок фонаря вперед.

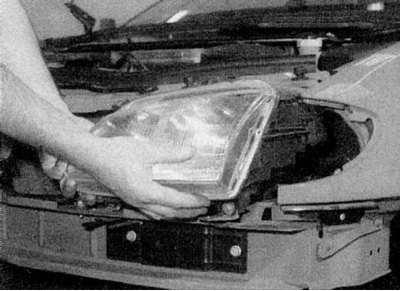

8d. Cнимите его с автомобиля (обратитесь к иллюстрациям).
[Текст взят с портала проекта: Autoinstruction]

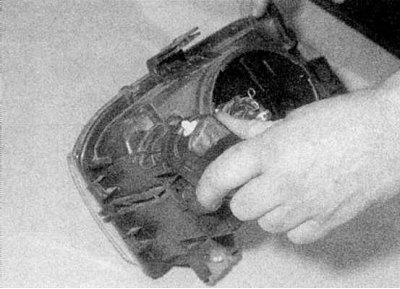

9a. На моделях, оборудованных системой регулировки фары, если необходимо, поверните мотор против часовой стрелки (обратитесь к иллюстрациям).

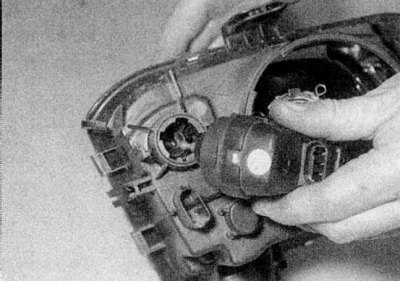

9b. Cнимите мотор от задней части блока.
10. Установка проводится в обратном порядке. В заключение отрегулируйте направление оптической оси света фар.
Противотуманная фара
Модели хэтчбек, седан и Scanic
1. Отсоедините внутреннюю крышку с боку противотуманной фары, чтобы получить доступ к крепежным винтам.
2. Отверните крепежные винты противотуманной фары и извлеките блок из бампера. Отсоедините разъемы электропроводки.
3. Производите установку в обратном порядке.
Модели купе
1. Чтобы облегчить доступ, взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках.

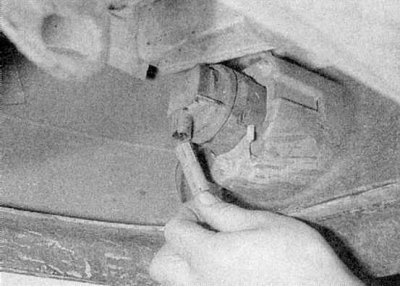

2a. Отсоедините разъем электропроводки.

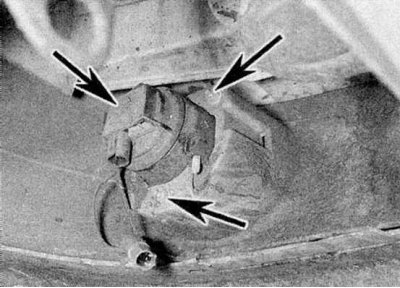

2b. Отверните крепежные гайки и снимите блок фонаря с бампера (обратитесь к иллюстрациям).

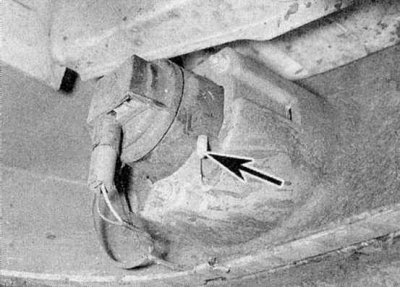

3. Производите установку в обратном порядке. Если необходимо, отрегулируйте направление оптической оси света противотуманной фары, поворачивая регулятор на задней части блока фонаря (обратитесь к сопроводительной иллюстрации).
Передний указатель поворота

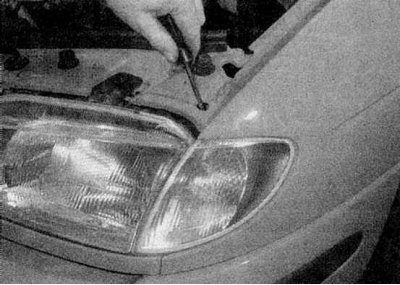

1a. Ослабьте винт крепления указателя поворота на несколько оборотов.

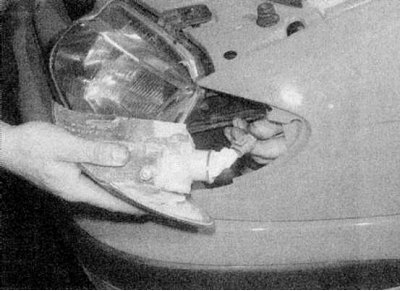

1b. Вытяните блок фонаря вперед и отсоедините разъем электропроводки (обратитесь к иллюстрациям).
2. Производите установку в обратном порядке.
Передний боковой указатель поворота
1. Аккуратно отсоедините блок фонаря и снимите его с крыла. Освободите держатель лампы, повернув его против часовой стрелки, затем снимите фонарь с автомобиля.
2. Производите установку в обратном порядке.
Блок заднего фонаря

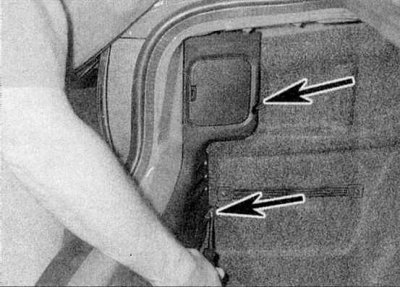

1. На моделях Хэтчбек и Купе, работая в багажном отсеке, отверните верхнюю крепежную гайку и снимите крышку от задней части блока фонаря. На моделях Scenic крышка находится внутри панели отделки вкладыша арки колеса. Чтобы улучшить доступ, на моделях Седан отверните винты крепления, и отсоедините облицовку (обратитесь к сопроводительной иллюстрации).

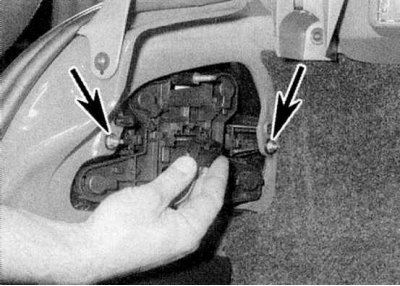

2a. Отсоедините разъем электропроводки.

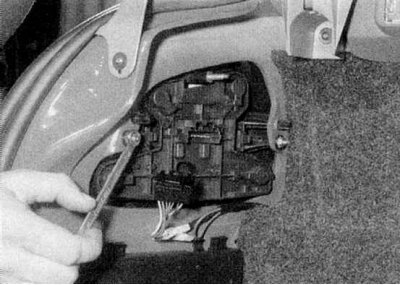

2b. Затем отверните крепежные гайки и снимите блок фонаря с задней части автомобиля (обратитесь к иллюстрациям).
3. Производите установку в обратном порядке.
Задний фонарь, установленный в крышке багажника
Модели купе и седан
1. Откройте крышку багажника, затем отсоедините крышку для доступа к задней части фонаря.
2. Отсоедините разъем электропроводки, затем отверните крепежные гайки и снимите блок фонаря.
3. Производите установку в обратном порядке.
Модели Scenic
1. Откройте заднюю дверь и отверните четыре болта крепления панели отделки задней двери. Выпустите крепежные скобы и аккуратно снимите панель отделки задней двери.
2. Снимите два держателя лампы заднего туманного фонаря.
3. Отверните семь гаек, крепящих корпус фонаря к задней двери.
4. Аккуратно освободите крепежные скобы корпуса, затем извлеките его с задней двери и отсоедините разъемы электропроводки.
5. Производите установку в обратном порядке.
Дополнительный стоп-сигнал
Модели хэтчбек
1. Нажмите крепежные скобы и снимите крышку от задней части блока фонаря.

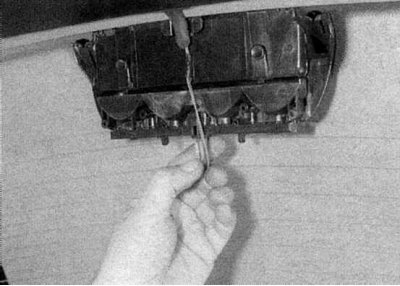

2a. Отсоедините разъем электропроводки.

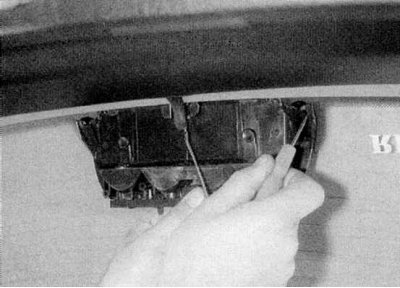

2b. Выпустите крепежные скобы и сдвиньте фонарь с кронштейна (обратитесь к иллюстрациям).
3. Производите установку в обратном порядке.
Модели купе
1. Откройте крышку багажника и отсоедините разъем электропроводки от задней части блока фонаря.
2. Аккуратно выпустите крепежные скобы и снимите блок фонаря с крышки багажника.
3. Производите установку в обратном порядке.
Модели седан
1. Нажмите крепежные скобы и снимите крышку с задней части блока фонаря.

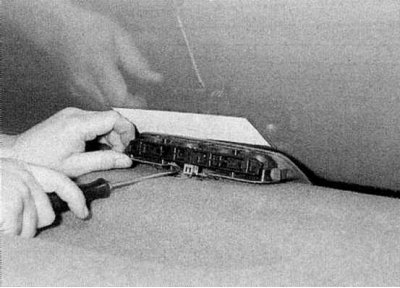

2a. С помощью отвертки аккуратно поднимите нижние крепежные скобы.

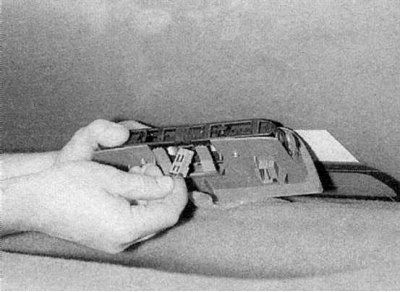

2b. Cдвиньте блок фонаря вперед и отсоедините разъем электропроводки (обратитесь к иллюстрациям).
3. Производите установку в обратном порядке.
Модели Scenic
1. На моделях Scenic, откройте заднюю дверь и снимите две пробки в отверстиях позади блока фонаря. Вставьте отвертку в каждое отверстие, освободите блок фонаря от скоб. Извлеките блок фонаря с внешней стороны задней двери.
2. Выпустите крепежные скобы и снимите держатель лампы с задней части блока фонаря.
3. Установка проводится в обратном порядке.
Подсветка номерного знака
1. Аккуратно снимите с помощью отвертки блок фонаря с задней двери, открывающейся вверх, и отсоедините разъем электропроводки.
2. При установке, подсоедините разъем электропроводки и вдавите блок фонаря на место.
