Общие сведения
При достаточно сильном лобовом ударе ремни безопасности удерживают водителя и пассажиров на месте
Преднатяжители плечевых ветвей передних ремней безопасности и задние пиротехнические катушки безопасности натягивают ремни безопасности так, чтобы они плотно прилегали к телу.
Программируемая удерживающая система безопасности ограничивает усилие, с которым ремень прижат к телу.
Фронтальные подушки безопасности раскрываются:
- из центра рулевого колеса для защиты головы водителя;
- из приборной панели для переднего пассажира.
Преднатяхители поясничных ветвей передних ремней безопасности или подушки безопасности противососкальзывания натягивают ремни безопасности для защиты нижней части тела
Примечание. Степень надувания подушки безопасности водителя может корректироваться ЭБУ я зависимости от:
- положения сиденья;
- силы удара.
При достаточно сильном боковом ударе передняя боковая грудная подушка безопасности, расположенная в переднем сиденье (со стороны удара), при срабатывании защищает грудную клетку сидящего на переднем сиденье со стороны двери. Задняя боковая подушка безопасности. если автомобиль оборудован ею, расположенная в боковине кузова с соответствующей стороны (со стороны удара), защищает грудную клетку сидящего на заднем сиденье со стороны двери. Шторка безопасности (со стороны удара) защищает голову сидящего на переднем или заднем сиденье со стороны двери.
В зависимости от силы и локализации удара преднатяжители, катушки ремней безопасности, подушки безопасности противососкальзывания, фронтальные и боковые подушки могут срабатывать в различных комбинациях.
При срабатывании пиротехнического газогенератора раздается хлопок, и идет легкий дым
Примечание. Питание к ЭБУ и воспламенителям в нормальных условиях эксплуатации подается от аккумуляторной батареи автомобиля. Тем не менее, ЭБУ подушек безопасности имеет встроенный резервный источник питания на случай отказа аккумуляторной батареи на начальной стадий удара.
При срабатывании преднатяжителей ремней безопасности или подушек безопасности ЭБУ полностью блокируется, а на щитке приборов загорается сигнальная лампа. В этом случае ЭБУ подлежит обязательной замене (под воздействием энергии воспламенения некоторые элементы утрачивают номинальные характеристики).
После установки всех элементов произведите проверку системы с помощью диагностического прибора.
После удара:
- при срабатывании преднатяжителей замените ремни безопасности, если они были застегнуты, а так-же каркас сиденья (питание на преднатяжители плечевых ветвей ремней подается последовательно);
- при срабатывании задних пиротехнических катушек безопасности замените ремень безопасности вместе с пиротехнической катушкой питание на пиротехнические катушки подается последовательно);
- при срабатывании фронтальной подушки безопасности водителя рулевое колесо и болт его крепления подлежат обязательной замене;
- после срабатывания «ректальной подушки безопасности переднего пассажира замените приборную панель;
- при срабатывании боковой по душки безопасности сиденья замените каркас сиденья;
- при срабатывании подушки безопасности противососкальзывания также замените каркас сиденья;
- при срабатывании шторки безопасности установите пластину и замените дефлектор.
Подушка безопасности водителя и переднего пассажира
Места водителя и переднего пассажира снабжены подушками безопасности.

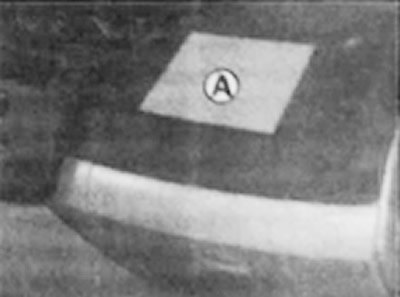

Надписи «Airbag» на рулевом колесе и на щитке приборов (зона действия подушки безопасности А), а также соответствующая наклейка на нижней части ветрового стекла свидетельствуют о том. что данное оборудование установлено на автомобиле.
Система каждой подушки безопасности включает а себя:
- подушку безопасности и газогенератор, вмонтированные в центральную панель рулевого колеса (для водителя) или в приборную панель (для переднего пассажира);
- общий электронный блок, состоящий из датчика удара и системы слежения для включения воспламенителя газогенератора:
- единую контрольную лампу, расположенную на щитке приборов;
- дополнительный вынесенный вперед датчик фронтального удара.
Примечание. Подушка безопасности приводится в действие снабженной газовым генератором системой, которая при надувания подушки испускает дым и выделяет некоторое количество тепла (не стоит пугаться - это но означает начала пожара), также раздается хлопок. При срабатывании подушки безопасности водитель может получить незначительные и быстро проходящие повреждения кожи.
Принцип действия
Система срабатывает только при включенном зажигании.
При сильном фронтальном ударе подушки мгновенно наполняются газом. ослабляя, таким образом, удар головы и грудной клетки водителя о рулевое колесо, а также головы и грудной клетки переднего пассажира о приборную панель; после удара подушки сразу же сдуваются, что позволяет свободно покинуть автомобиль.
Особенность фронтальной подушки безопасности
Для каждой подушки предусмотрены две степени раскрытия в зависимости от силы удара и система вентилями для предотвращения ожога наполняющими подушку газами:
- «малый объем» - это первая степень наполнения подушки;
- «большой объем» (вторая степень наполнения подушки) - предохранительные швы подушки безопасности разрываются, и она приобретает большие размеры (при очень сильных ударах).
Неисправности
При включении зажигания на несколько секунд загорается контрольная лампа, расположенная на щитке приборов.
Если при включении зажигания контрольная лампа не загорается или загорается при работающем двигателе, - это свидетельствует о неисправности в системе подушки безопасности.
Как можно скорее обратитесь на сервисную станцию. Несвоевременное обращение может привести к снижению безопасности.
Дополнительные устройства обеспечения безопасности пассажиров на задних сиденьях
В зависимости от комплектации автомобиля, в состав дополнительных устройств обеспечения безопасности входят:
- преднатяжители ремней безопасности. встроенные в инерционные катушки;
- ограничители усилия натяжения ремней безопасности.
В случае фронтального удара эти устройства могут сработать как отдельно друг от друга, так и одновременно.
В зависимости от силы фронтального удара возможны два варианта:
- защита обеспечивается только ремнями безопасности;
- срабатывает преднатяжитель, плотно прижимая ремень безопасности к телу.
Преднатяжители ремней безопасности задних сидений срабатывают только при включенном зажигании.
При сильном фронтальном ударе устройство мгновенно втягивает ремень, прижимая его к телу и тем самым повышая эффективность работы ремня.
Ограничитель усилия натяжения ремней безопасности
Это устройство включается при определенной сила удара и ограничивает силу давления ремня на туловище.
Боковые подушки безопасности
Боковые подушки безопасности устанавливаются в передних сиденьях. а также, в зависимости от комплектации автомобиля, в задних боковых сиденьях и раскрываются сбо-куотсиденья (со стороны двери) при сильном боковом ударе, защищая водителя и пассажиров.
Весь материал скопирован с сайта autoinstruction.ru
Боковые шторки
Эти подушки безопасности устанавливаются в верхней части автомобиля и разворачиваются вдоль передних и задних боковых стекол для защиты водителя и пассажиров при сильных боковых ударах.
