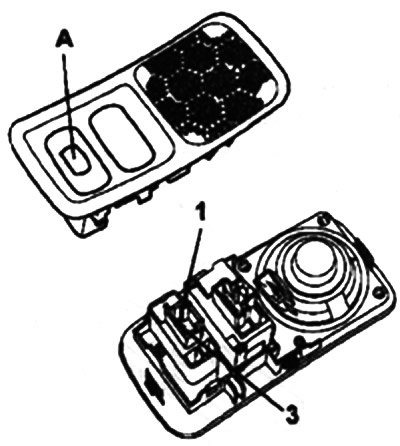

Для снятия регулятора снимите держатель и отсоедините разъемы (в зависимости от комплектации).
Отожмите пружинные защелки и отсоедините регулятор А от держателя.
Подключение
- 1. «+» лампы подсветки.
- 2. Регулирование освещения приборов.
- 3. «Масса».
Внимание! В зависимости от комплектации автомобиль может быть оснащен регуляторами освещения приборов двух типов:
- регулятор для моделей в полной комплектации с климатической установкой с автоматическим управлением;
- регулятор для моделей в базовой комплектации с климатической установкой с ручным управлением.
Регулятор освещения приборов можно проверить с помощью омметра:
- лампа подсветки (контакты 1 и 3) = 70 Ом.
- ручка регулятора (контакты 2 и 3) = 0-1000 Ом (модели в полной комплектации).
- ручка регулятора (контакты 2 и 3) = 0-33 Ом (модели в базовой комплектации).
