Описание
Модуль боковой надувной шторки безопасности или подушки безопасности для защиты головы пассажира установлен под обивкой потолка.
Модуль включает:
- надувную камеру в виде шторки;
- пиротехнический газогенератор с воспламенителем (расположен в задней части блока).
Данный узел неразборный.
При разворачивании шторка безопасности разжимает зажимы крепления обивки потолка.
Примечание. Данная система активизируется при включении зажигания.
Снятие модуля
Внимание! Запрещается проводить какие-либо работы с пиротехническими системами (преднатяжители ремней безопасности или подушки безопасности) вблизи источника тепла или открытого пламени, так как существует опасность их срабатывания.
Перед снятием надувной шторки безопасности, обязательно заблокируйте ЭБУ с помощью диагностического прибора. При этом все цепи воспламенения блокируются, а на щитке приборов загорается контрольная лампа подушек безопасности (при включенном зажигании).
Особенности на автомобилях с кузовом типа «хэтчбек»

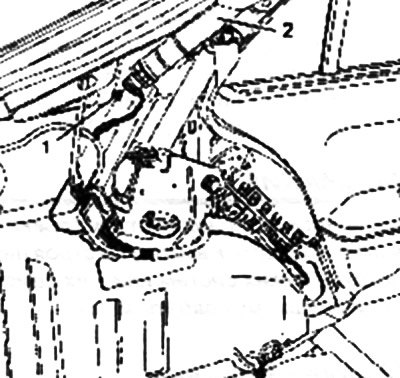

Для доступа к газогенератору 1 необходимо снять задние обивки.
Для снятия блока надувной шторки безопасности 2 и ее камеры необходимо снять обивку крыши.
Особенности на автомобилях с кузовом типа «универсал»

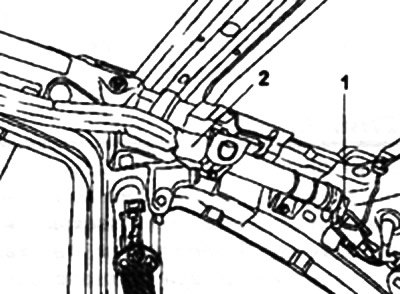

Для доступа к газогенератору 1 и замены блока надувной шторки безопасности 2 необходимо снять обивку крыши.
Разъедините разъем и освободите провода модуля подушки безопасности, включая провод соединения с «массой».
Примечание. Если система ни разу не активизировалась и после снятия ее нужно снова установить, то не раскрывайте подушку безопасности, так как ее надувная камера сложена особым образом.
Снимите узел надувной шторки безопасности.
Внимание! При срабатывании преднатяжите-лей ремней безопасности или подушек безопасности ЭБУ полностью блокируется, а на щитке приборов загорается контрольная лампа подушек безопасности. В этом случае датчик бокового удара и ЭБУ подлежат обязательной замене (под воздействием энергии воспламенения некоторые компоненты утрачивают номинальные характеристики).
Установка модуля
Внимание! При срабатывании боковой шторки безопасности из-за деформации и повреждения элементов крепления требуется обязательная замена зажимов крепления.
Установите на место модуль шторки безопасности, не затягивая винты крепления.

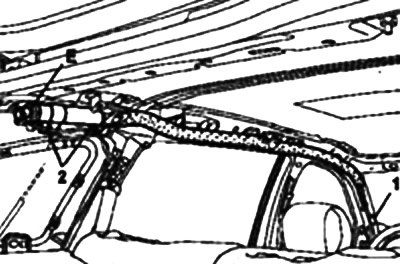

При установке шторки безопасности сначала установите держатель 1.
Установите все зажимы.
Затяните болты крепления 2 требуемым моментом (момент затяжки 8 Н·м).
Подключите провод соединения с «массой» (Е) (в зависимости от комплектации).
Снова соедините разъем, обращая внимание на правильность фиксации.
Произведите проверку с помощью диагностического прибора. Если все характеристики в пределах нормы, разблокируйте ЭБУ.
Внимание! Малейшее отклонение от этих правил может привести к выходу из строя пиротехнических систем или даже к их самопроизвольному срабатыванию.
