Описание

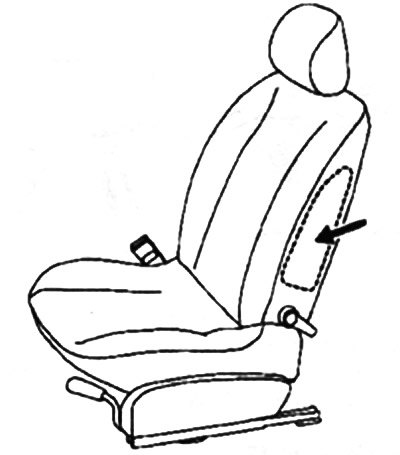

Модуль боковой подушки безопасности установлен в спинке переднего сиденья со стороны двери.
Она включает:
- надувную камеру;
- неразборный пиротехнический газогенератор с воспламенителем.
[Первоисточник расположен на портале: autoinstruction.ru]
При разворачивании подушка безопасности разрывает набивку и разжимает зажимы крепления обивочной ткани.
Примечание. Данная система активизируется при включении зажигания.
Снятие модуля
Внимание! Запрещается проводить какие-либо работы с пиротехническими системами (преднатяжители ремней безопасности или подушки безопасности) вблизи источника тепла или открытого пламени, так как существует опасность их срабатывания.
Перед проведением работ со спинкой или снятием сиденья, оснащенного боковой подушкой безопасности, обязательно заблокируйте ЭБУ с помощью диагностического прибора. При этом все цепи воспламенения блокируются, а на щитке приборов загорается контрольная контрольная лампа подушек безопасности (при включенном зажигании).
При снятии сиденья не допускайте разъединения разъема во избежание электростатического разряда, который может привести к срабатыванию подушки безопасности.
Отсоедините аккумуляторную батарею.
Снимите сиденье в сборе с помощью приспособления Е1. 1584 и обивку спинки.
Разъедините разъем и освободите провода модуля подушки безопасности, включая провод соединения с «массой» (отметьте укладку и точки крепления проводов).
Внимание! Если система ни разу не активизировалась и после снятия ее нужно снова установить, то не раскрывайте подушку безопасности, так как ее надувная камера сложена особым образом.

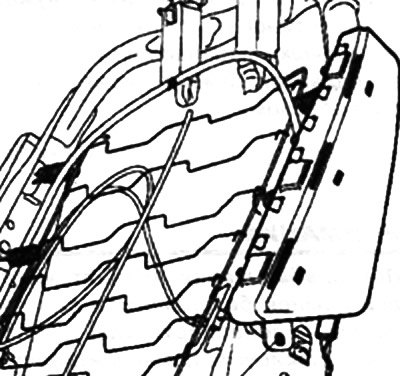

Выньте фиксатор 1 и извлеките подушку безопасности.
Внимание! Утилизация несработавшей боковой подушки безопасности, см. раздел «Процедура обезвреживания».
При срабатывании преднатяжите-лей ремней безопасности или подушек безопасности ЭБУ полностью блокируется, а на щитке приборов загорается контрольная лампа подушек безопасности. В этом случае датчик бокового удара и ЭБУ подлежат обязательной замене (под воздействием энергии воспламенения некоторые компоненты утрачивают свои номинальные характеристики).
Установка модуля
Внимание! При срабатывании модуля подушки безопасности пассажира, повреждении или деформации элементов крепления требуется обязательная замена арматуры сиденья:

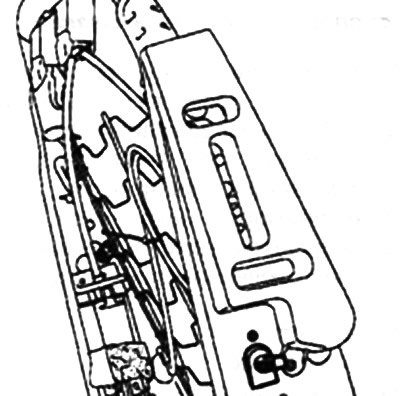

- установите модуль подушки безопасности на каркас сиденья;
- установите фиксатор 1, поставляемый в комплекте с модулем;
- убедитесь в том, что провод соединения с «массой» правильно подсоединен к модулю подушки безопасности (в зависимости от комплектации);
- уложите провода под подушкой сиденья как прежде, обращая внимание на правильность укладки и точки крепления;
- снова подсоедините провод соединения с «массой» и проверьте надежность фиксации разъема.
Установите обивку сиденья.
Установите сиденье на автомобиль и соедините все разъемы.
Произведите проверку с помощью диагностического прибора.
Если все характеристики в пределах нормы, разблокируйте ЭБУ.
Внимание! Малейшее отклонение от этих правил может привести к выходу из строя пиротехнических систем или к их самопроизвольному срабатыванию.
