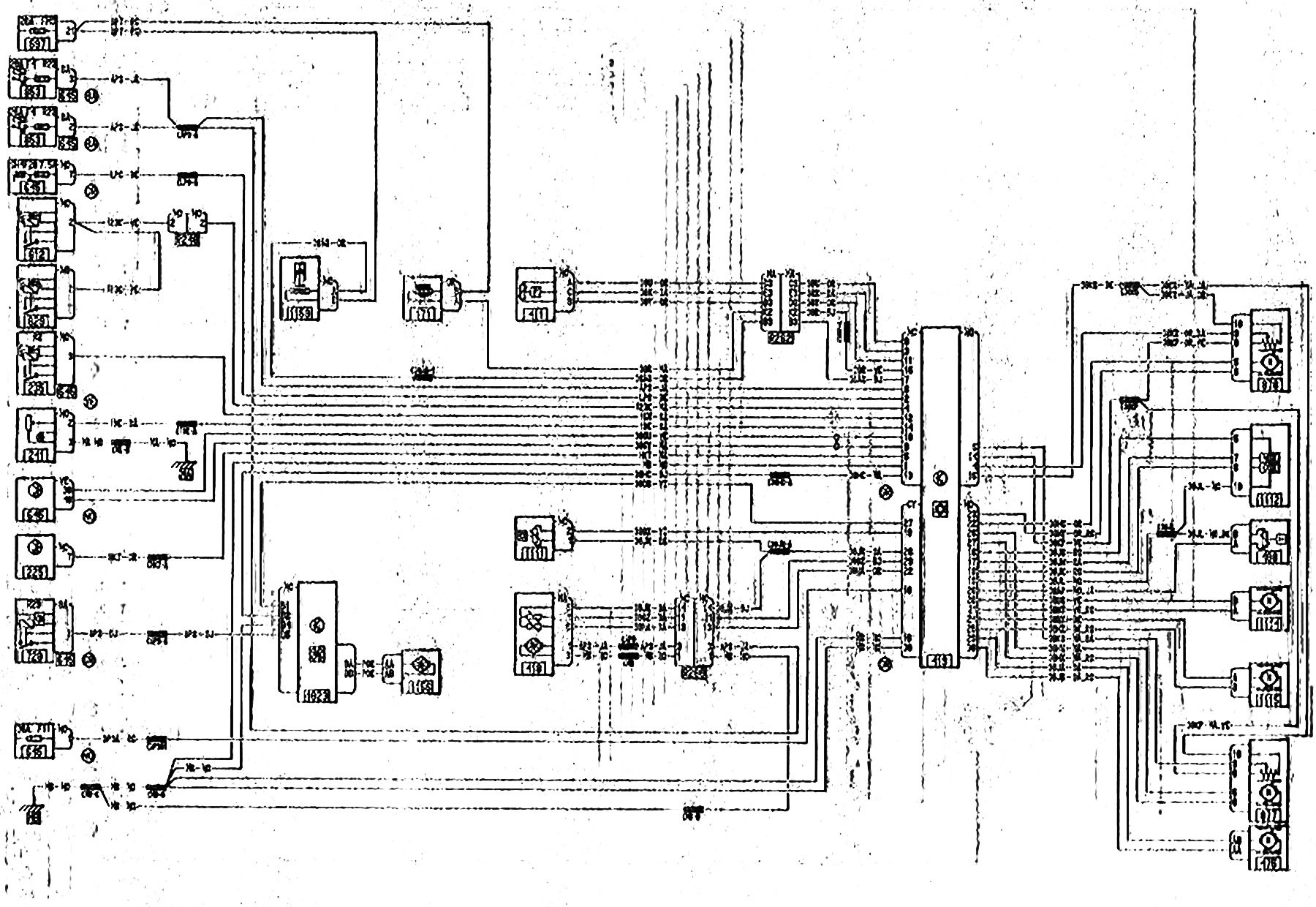

Схема системы кондиционирования воздуха (двигатель F4P, F4R) (Renault Laguna 2 «X74»)

0

Схема системы кондиционирования воздуха (двигатель F4P 774, 775 DG/CA/P8CH)

Схема системы кондиционирования воздуха (двигатель F4P 774, 775; F4R 717 DG/CA/CAREG/P8CH)

Перечень электроприборов, электрических соединений и цепей находится здесь →

Общая информация и описание электрических схем находится здесь →
