Схема системы управления кондиционирования воздуха (Suzuki Liana 1)

0

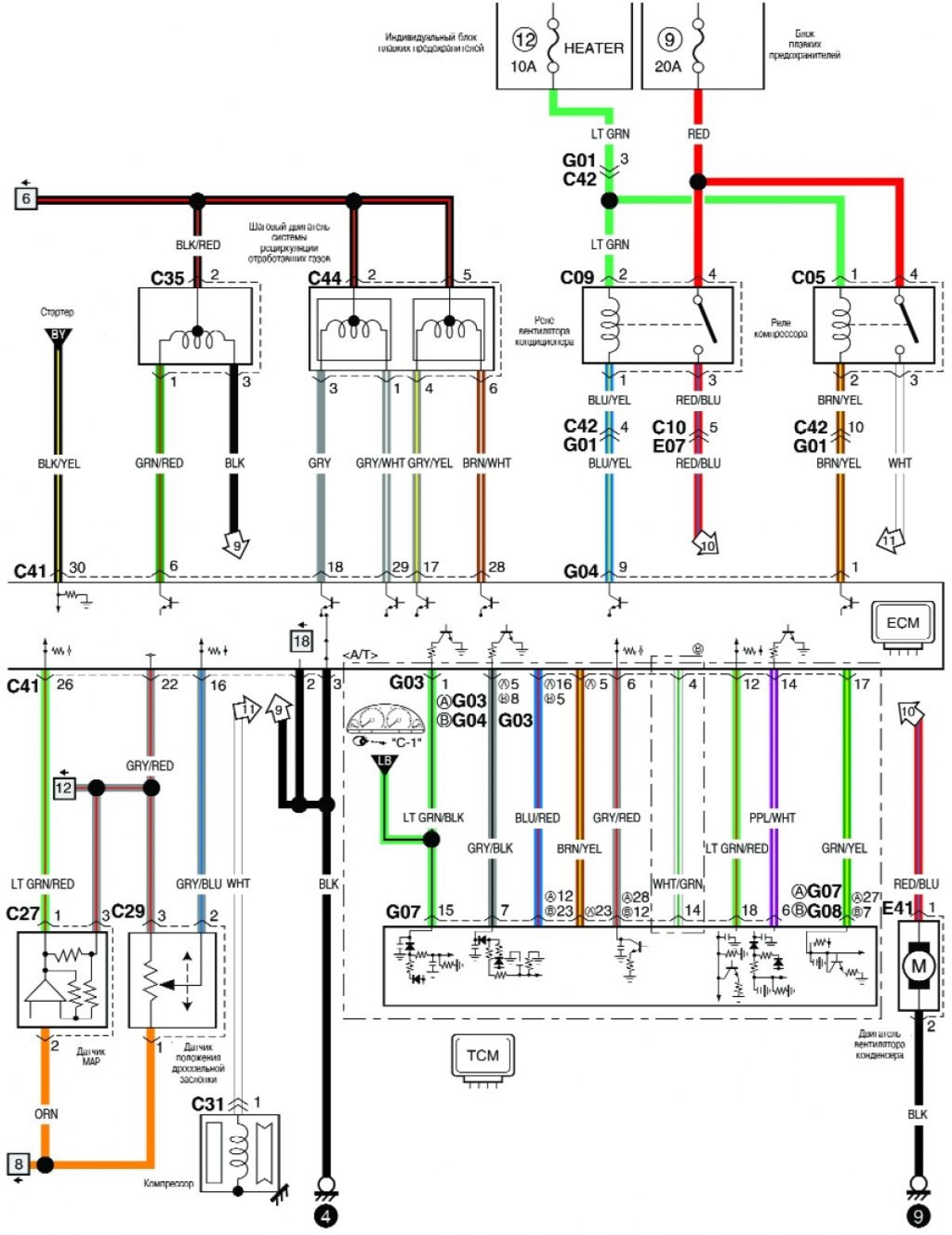

Схема системы управления кондиционирования воздуха (часть 1)

Схема системы управления кондиционирования воздуха

Открыть большую картинку в новой вкладке »

Схема системы управления кондиционирования воздуха (часть 2)

Схема системы управления кондиционирования воздуха

Открыть большую картинку в новой вкладке »

Схема системы управления кондиционирования воздуха (часть 3)

Схема системы управления кондиционирования воздуха

Открыть большую картинку в новой вкладке »

Схема системы управления кондиционирования воздуха (часть 4)

Схема системы управления кондиционирования воздуха

Открыть большую картинку в новой вкладке »

(Оригинал выложен на портале AutoInstruction)

Статья проверена экспертом: Тимофей Прокофьев
