Схема системы охлаждения двигателя (Suzuki Liana 1)

0

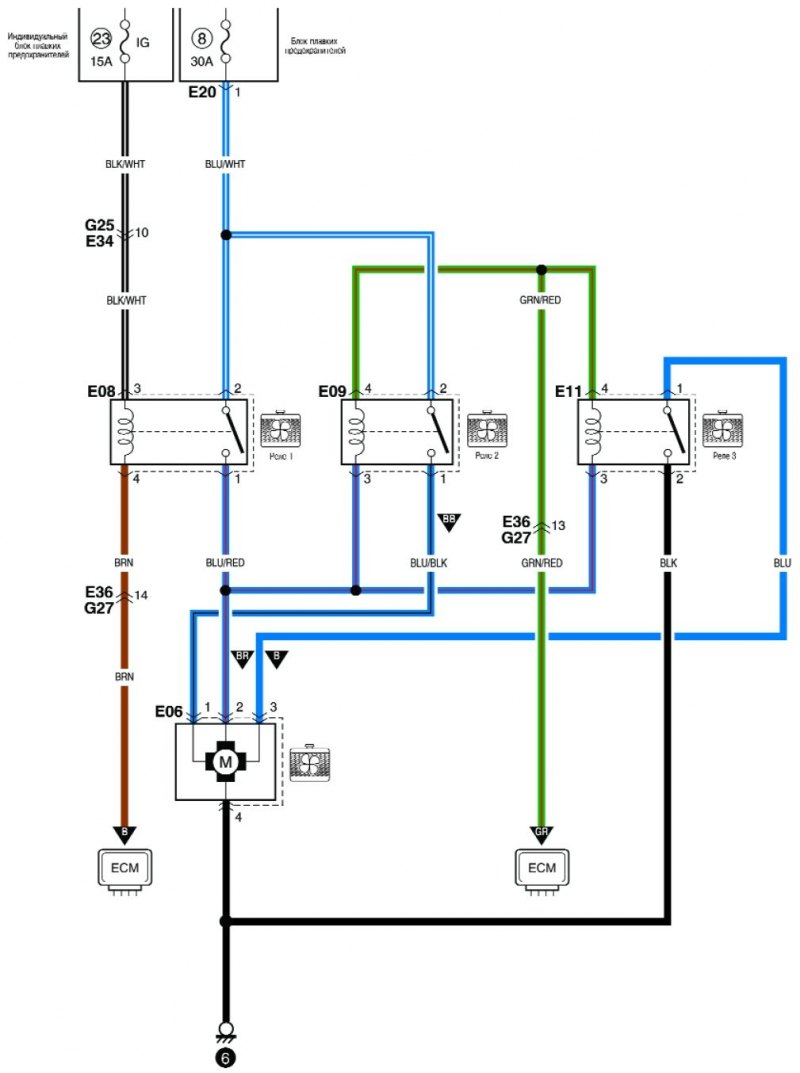

Схема системы охлаждения

Схема системы охлаждения

Статья проверена экспертом: Тимофей Прокофьев
