Примечание. Электронная система стабилизации траектории дополняет АБС.

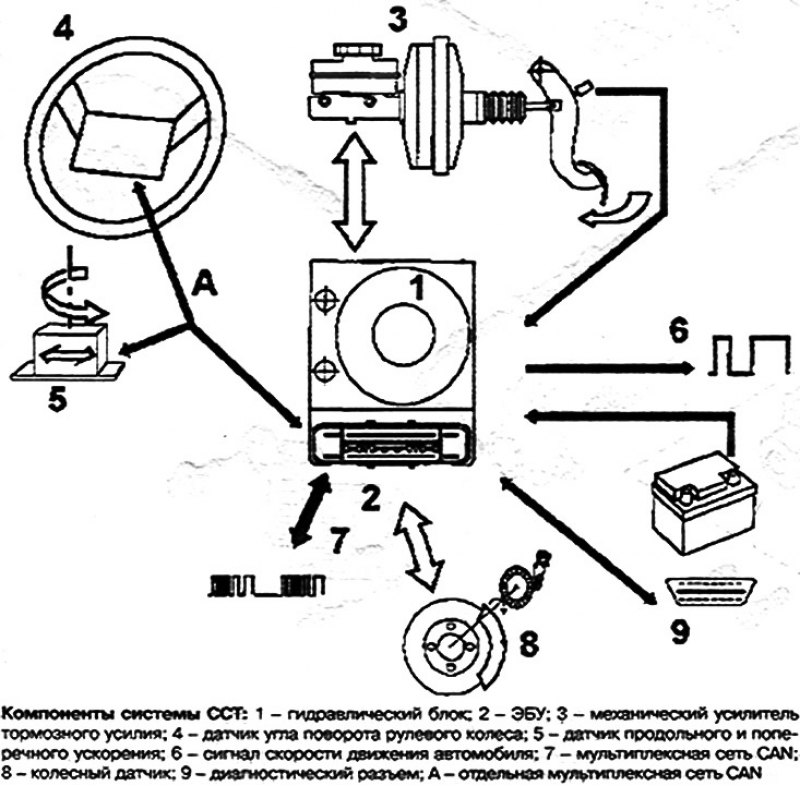

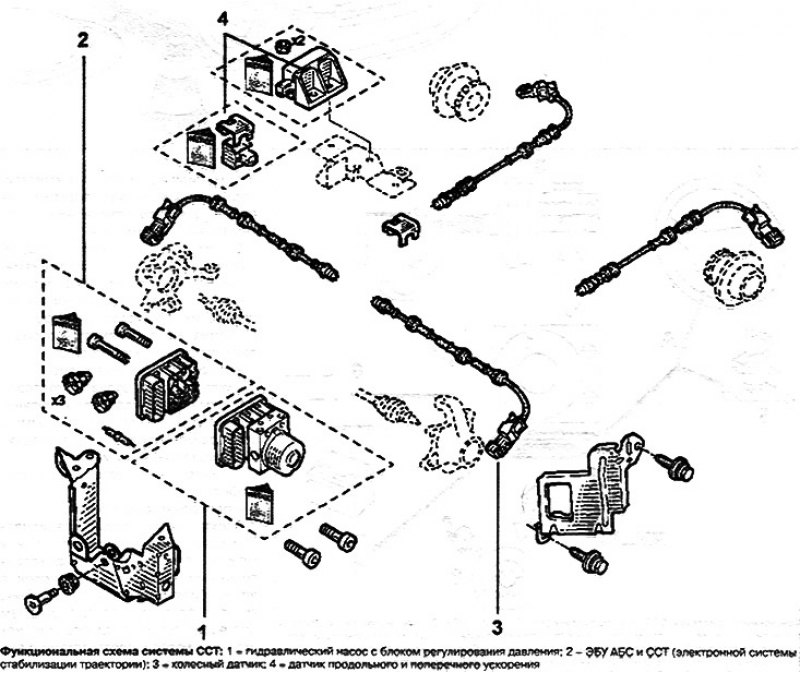

Электронная система стабилизации траектории состоит из следующих элементов:
- блок усиления тормозного усилия. включающий усилитель экстренного торможения, главный тормозной цилиндр сдатчиком давления;
- узел электронасоса, включающий гидравлический насос, регулятор давления (12 электромагнитных клала, нов), электронный блок управления, датчик угла поворота рулевого колеса, датчик продольного и поперечного ускорения, 4 колесных датчика.
Принцип действия

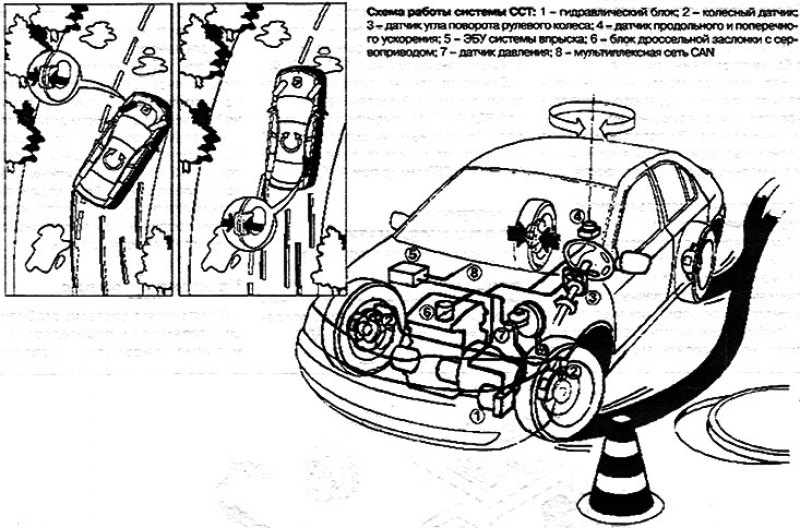

Электронная система стабилизации траектории определяет оптимальные параметры поведения автомобиля на дороге и автоматически корректирует торможение при чрезмерном отклонении от оптимальных параметров.
Оптимальные параметры рассчитываются постоянно на основе измерений, осуществляемых на автомобиле, и соответствуют оптимальному поведению автомобиля на дороге.
Оптимальные параметры определяются на основе измерения:
- скорости вращения колес;
- угла поворота рулевого колеса.
Оптимальные параметры сравниваются с действительными параметрами движения автомобиля, рассчитываемыми путем измерения:
- продольного ускорения автомобиля;
- поперечного ускорения.

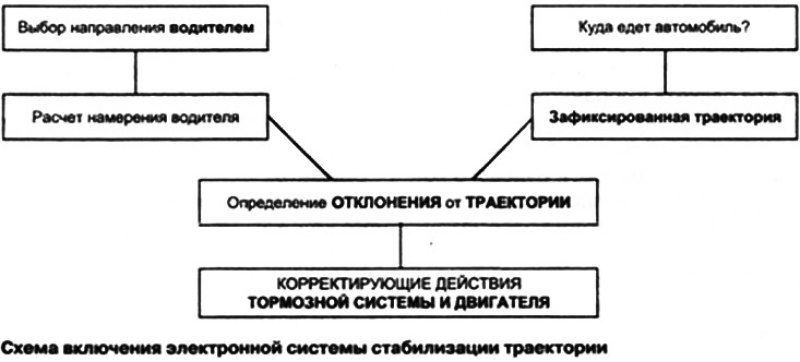

Электронная система стабилизации траектории использует разницу между оптимальными и действительными параметрами движения автомобиля для расчета давления, которое следует создать в рабочем цилиндре тормоза одного или нескольких колес в соответствии с выбранной стратегией.
(Источник материала этот сайт: «www.autoinstruction.ru»)
Усилия, вызванные торможением, создают крутящие моменты на автомобиле. которые позволяют снова вывести его на оптимальною траекторию.
Гидравлический блок

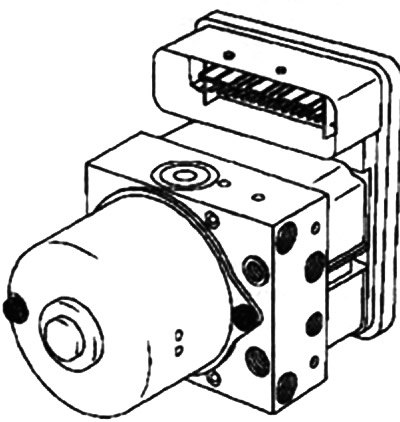

Гидравлический блок МК 60 состоит из 12 электромагнитных клапанов (в то время как в блоке АБС их 8).
Процессор ЭБУ имеет большую мощность (обрабатывает большее число параметров).
Гидравлический блок располагается в левой передней части автомобиля за передним бампером.
Внимание! Гидравлические блоки АБС MARK 60. с функцией стабилизации траектории, и гидроблоки АБС MARK 60, без данной, выглядят очень похоже. Необходимо тщательно проверить тип установленного на автомобиле гидроблока перед тем, как приступить к его замене.
