| Моменты затяжки | |
| Болты крепления топливораспределительной рампы | 9 Нм |
| Гайки крепления защиты топливораспределительной рампы | 21 Нм |
Снятие
Отключите аккумуляторную батарею.

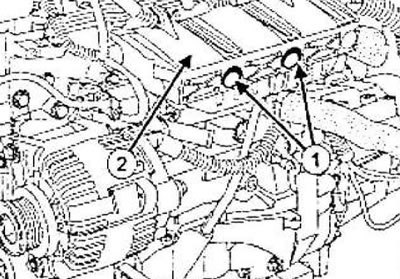

Снимите:
- две гайки (1) крепления защиты топливораспределительной рампы,
- защиту топливораспределительной рампы (2).

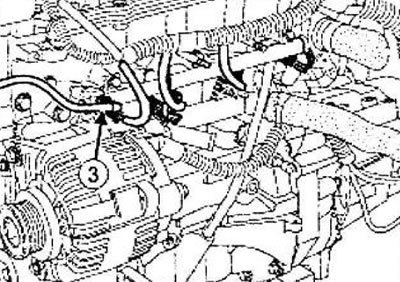

Отсоедините штуцер (3) подводящего топливопровода от топливораспределительной рампы.
Установите заглушки.

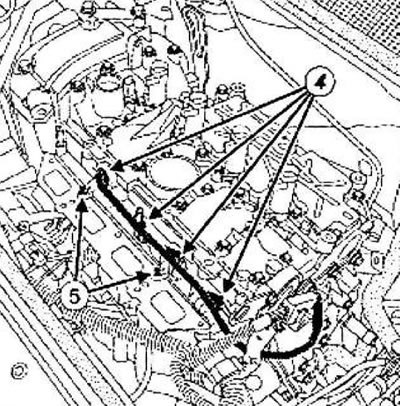

Разъедините разъемы (4) форсунок.
Снимите:
- болты (5) крепления топливораспределительной рампы,
- топливораспределительную рампу вместе с форсунками, осторожно потянув к передней части автомобиля.

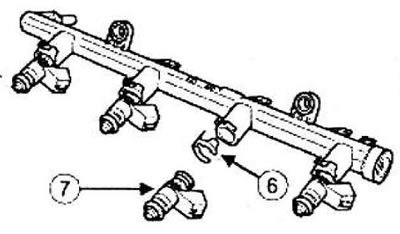

Снимите:
- держатели (6) форсунок,
- форсунки (7).
Заглушите отверстия пробками.
Установка
Детали, подлежащие обязательной замене:
- Держатель форсунки на топливораспределительной рампе,
- Прокладка форсунки.
Установите: новые прокладки на каждую форсунку, форсунки на топливораспределительную рампу, новый хомут на каждую форсунку.
Удалите заглушки.
Установите топливораспределительную рампу вместе с форсунками.
Затяните требуемым моментом болты крепления топливораспределительной рампы (9 Нм).
Присоедините:
- колодки проводов от форсунок,
- штуцер подводящего топливопровода к топливораспределительной рампе.
Установите защиту топливораспределительной рампы.
Затяните требуемым моментом две гайки крепления защиты топливораспределительной рампы (21 Нм).
Подключите аккумуляторную батарею.
