Условные обозначения
А - Символ «массы»; В - Символ крепления (хомут, зажим и т.п.); С - Символ розеточной части разъема (соединение 2 проводов); D - Символ штепсельной части разъема (соединение 2 проводов)
Снятие
Отключите аккумуляторную батарею.
1 - Задняя часть проводки салона на полу; 2 - Задняя часть проводки салона под полом; 3 - Задняя часть проводки салона на кузове; 4 - Задняя часть проводки салона в задних дверях; 5 - Задняя часть проводки салона в двери задка; 6 - Задняя часть проводки салона в колесных арках
1 - Задняя часть проводки салона на полу
Снимите:
- напольный коврик,
- облицовку средней стойки.
Поднимите подушку заднего сиденья.
2 - Задняя часть проводки салона под полом
Установите автомобиль на двухстоечный подъемник.
Отведите в сторону топливный бак.
3 - Задняя часть проводки салона на кузове
Снимите:
- облицовки задних стоек кузова,
- боковые облицовки задней полки,
- верхние облицовки задних стоек кузова,
- облицовки багажного отделения,
- частично обивку крыши.
4 - Задняя часть проводки салона в задних дверях
Снимите обивку задней двери.
5 - Задняя часть проводки салона в двери задка
Снимите обивку двери задка.
6 - Задняя часть проводки салона в колесных арках
Снимите:
- задние колеса,
- крышку датчика ABS.
1 - Задняя часть проводки салона на полу
Разъедините все разъемы.
Отсоедините часть проводки в указанных местах.
Снимите часть проводки.
2 - Задняя часть проводки салона под полом
Разъедините все разъемы.
Отсоедините часть проводки в указанных местах.
Снимите часть проводки.

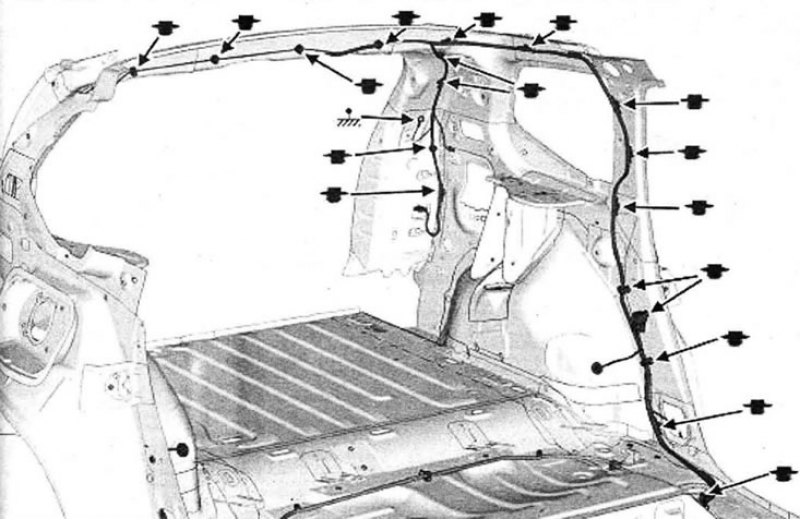

3 - Задняя часть проводки салона на кузове
Работы, производимые с правой стороны автомобиля
Разъедините все разъемы.
Отсоедините часть проводки в указанных местах.
(Смотрите оригинал на указанном сайте: «autoinstruction»)
Снимите «массовую» клемму в указанном месте.
Снимите часть проводки.
4 - Задняя часть проводки салона в задних дверях
Разъедините все разъемы.
Отсоедините часть проводки в указанных местах.
Снимите часть проводки.
5 - Задняя часть проводки салона в двери задка
Разъедините все разъемы.
Снимите часть проводки.
Отсоедините часть проводки в указанных местах.
6 - Задняя часть проводки салона в колесных арках
Разъедините все разъемы.
Снимите часть проводки.
Отсоедините часть проводки в указанных местах.
Установка
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом гайки крепления провода «массы» (8 Нм).
Подключите аккумуляторную батарею.
