Снятие
Установить автомобиль на двухстоечный подъемник (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).
Затормозить стояночным тормозом, выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").
Отсоединить две колодки 1 и 2, рисунок 20-1, жгута проводов заднего от колодок жгута проводов панели приборов, расположенные под панелью приборов слева от водителя.

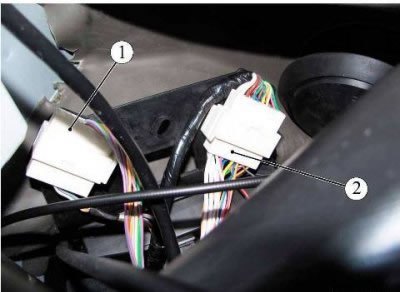

Рисунок 20-1 - Колодки жгута проводов заднего: 1,2 - колодки жгута проводов заднего к колодкам жгута проводов панели приборов
Отсоединить колодку жгута проводов заднего от концевого выключателя плафона освещения салона водительской двери (внизу на левой средней стойке).
Отсоединить колодку жгута проводов заднего от концевого выключателя плафона освещения салона передней двери пассажира (внизу на правой средней стойке).
Снять обивки задних дверей.

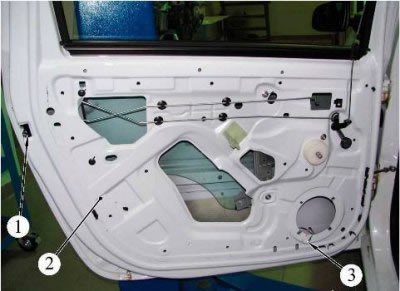

Рисунок 20-2 - Дверь левая задняя: 1 - замок левый задний; 2 - дверь левая задняя; 3 - колодка жгута проводов заднего к громкоговорителю левому заднему
Отсоединить колодку 3, рисунок 20-2, жгута проводов заднего от громкоговорителя левого заднего.
Отсоединить колодку жгута проводов заднего от замка 1 левой задней двери 2.
Аналогично отсоединить колодки жгута проводов заднего от громкоговорителя правого заднего и от замка правого заднего.
Отвернуть обивку пола кузова автомобиля с левой и правой сторон.
Снять заднее сиденье и обивку пола заднюю автомобиля.
Снять крышку люка топливного бака.
Отсоединить колодку 1, рисунок 20-3, жгута проводов заднего от электробензонасоса.

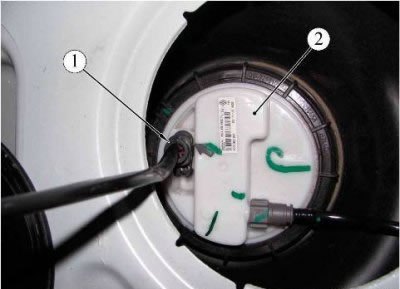

Рисунок 20-3 - Бак топливный: 1 - колодка жгута проводов заднего к электробензонасосу; 2 - электробензонасос
Разъединить трубки омывателя стекла левой погрузочной двери.
Отвернуть гайку и отсоединить клемму 3, рисунок 20-4, провода "массы" фонаря заднего левого (головка сменная 10, вороток).
Отсоединить колодку 4 жгута проводов заднего от колодки жгута проводов левой погрузочной двери.
Отсоединить колодку 5 жгута проводов заднего от плафона освещения багажника.
Отвернуть гайку и отсоединить клемму провода "массы" фонаря заднего правого (головка сменная 10, вороток).
Отсоединить колодку 3, рисунок 20-5, жгута проводов заднего от концевого выключателя 2 левой погрузочной двери.

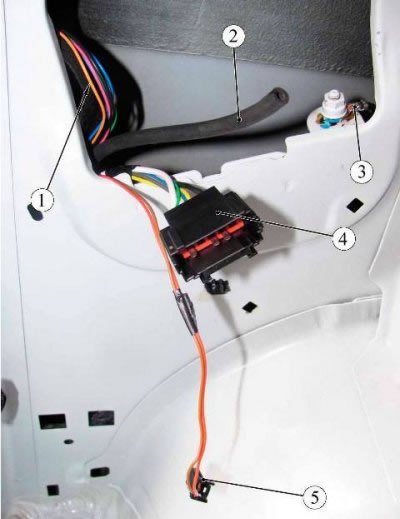

Рисунок 20-4 - Жгут проводов задний: 1 - жгут проводов задний; 2 - трубка омывателя стекла левой погрузочной двери; 3 - клемма провода "массы" фонаря заднего левого; 4 - колодка жгута проводов заднего к колодке жгута проводов левой погрузочной двери; 5 - колодка жгута проводов заднего к плафону освещения багажника

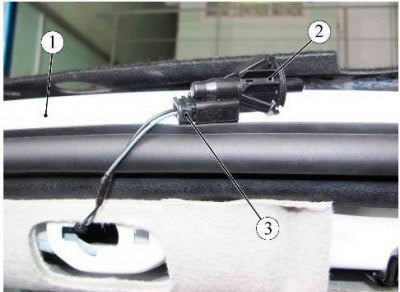

Рисунок 20-5 - Выключатель левой погрузочной двери: 1 - кузов автомобиля; 2 - концевой выключатель левой погрузочной двери; 3 - колодка жгута проводов заднего
Отсоединить два фиксатора 1, рисунок 20-6 (отвертка плоская).
Отвернуть две гайки 2 крепления кожуха защитного жгута проводов датчика скорости заднего от кузова автомобиля (головка сменная 13, вороток, удлинитель).
Снять кожух защитный жгута проводов датчика скорости заднего.

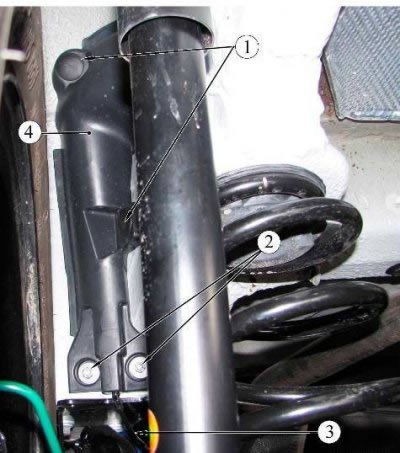

Рисунок 20-6 - Отсоединение жгута проводов от датчика скорости заднего: 1 - фиксатор; 2 - гайка крепления; 3 - жгут проводов датчика скорости заднего; 4 - кожух защитный жгута проводов датчика скорости заднего
Отсоединить колодку 1, рисунок 20-7, жгута проводов заднего от колодки 2 жгута проводов датчика скорости заднего левого.

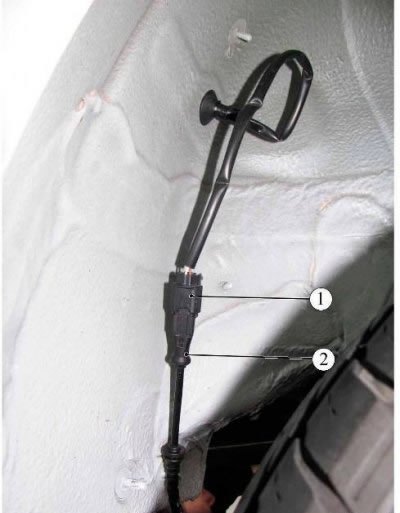

Рисунок 20-7 - Датчик скорости задний левый: 1 - колодка жгута проводов заднего; 2 - колодка жгута проводов датчика скорости заднего левого
Аналогично отсоединить колодку жгута проводов заднего от датчика скорости заднего правого.
Снять жгут проводов задний.
Установка
Установку жгута проводов заднего выполнять в порядке обратном снятию.
При этом момент затяжки гаек крепления клемм проводов "массы" жгута проводов заднего 8 Н·м (0,8 кгс·м) (головка сменная 10, вороток, ключ моментный).
