Снятие
Установить автомобиль на двухстоечный подъемник (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).
Затормозить стояночным тормозом, выключить зажигание, поднять капот.
Снять АКБ.
Снять воздушный фильтр.
Снять передний бампер.
Отсоединить колодки жгута проводов панели приборов от правой и левой блок-фары.
Отсоединить все колодки жгута проводов панели приборов от электропотребителей в моторном отсеке.
Отвернуть гайки и снять клеммы 1, рисунки 19-1 и 19-6, проводов "массы" жгута проводов панели приборов от кузова автомобиля рядом с правой и левой блок-фарами (ключ гаечный "на 10").
Рисунок 19-1 - Отсоединение провода "массы" жгута проводов панели приборов от правой арки переднего колеса: 1 - клемма провода "массы" жгута проводов панели приборов; 2 - кожух защитный арки колеса правый
Отсоединить колодку 2, рисунок 9-1, жгута проводов панели приборов от прибора 3 звукового сигнального.
Снять облицовку 1, рисунок 19-2, рамы ветрового окна правую и левую 1, рисунок 19-3.
Отсоединить колодку 1, рисунок 19-4, жгута проводов панели приборов от электродвигателя 2 омывателя ветрового стекла.
Отсоединить колодку 1, рисунок 19-5, жгута проводов от датчика уровня тормозной жидкости.
Отсоединить колодку 2 жгута проводов от электродвигателя стеклоочистителя.
Рисунок 19-2 - Облицовка рамы ветрового окна правая: 1 - облицовка рамы ветрового окна правая
Рисунок 19-3 - Облицовка рамы ветрового окна левая: 1 - облицовка рамы ветрового окна левая
Рисунок 19-4 - Бачок омывателя ветрового стекла: 1 - колодка жгута проводов к электродвигателю омывателя ветрового стекла; 2 - электродвигатель омывателя ветрового стекла
Рисунок 19-5 - Отсоединение колодок жгута проводов панели приборов от электродвигателя стеклоочистителя и датчика уровня тормозной жидкости: 1 - колодка жгута проводов к датчику уровня тормозной жидкости; 2 - колодка жгута проводов к электродвигателю стеклоочистителя
Рисунок 19-6 - Отсоединение провода "массы" жгута проводов панели приборов от левой арки переднего колеса: 1 - клемма провода "массы" жгута проводов панели приборов; 2 - кожух защитный арки колеса левый; 3 - колодка жгута проводов панели приборов к колодке жгута проводов переднего бампера
Отсоединить колодку 3 жгута проводов панели приборов от колодки жгута проводов переднего бампера.
Отсоединить в монтажном блоке 1, рисунок 19-7, колодки предохранителей 4, 5, 7 и реле 3, 6 от корпуса монтажного блока.
Рисунок 19-7 - Монтажный блок в моторном отсеке: 1 - монтажный блок; 2 - колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 3 - реле; 4 - предохранитель 50 А; 5 - предохранитель 25 А; 6 - реле; 7 - предохранители 60 А; 8 - аккумуляторная батарея
Рисунок 19-8 - ЭБУ АБС (электронный блок управления антиблокировочной системы): 1 - ЭБУ АБС; 2 - колодка жгута проводов панели приборов к ЭБУ АБС; 3 - гайка клеммы провода "массы" жгута проводов панели приборов
Информация представлена на сайте (AutoInstruction.ru)

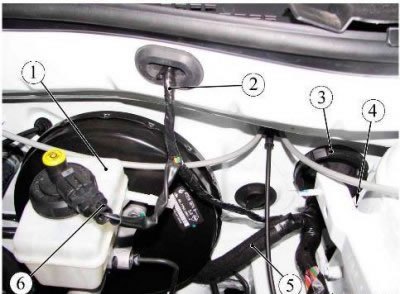

Рисунок 19-9 - Жгут проводов панели приборов: 1 - бачок гидропривода тормозов; 2 - жгут проводов панели приборов к электродвигателю стеклоочистителя;3 - уплотнительное кольцо; 4 - ответвление жгута проводов панели приборов к датчику скорости левому переднему; 5 - ответвление жгута проводов панели приборов к ЭБУ АБС и датчику скорости правому переднему; 6 - колодка жгута проводов панели приборов к датчику уровня тормозной жидкости
Отсоединить разъем колодки жгутов от корпуса монтажного блока и колодку жгута проводов панели приборов 2 от колодки жгута проводов системы зажигания.
Снять бачок расширительный 2, рисунок 3-1.
Отсоединить колодку 2, рисунок 19-8, жгута проводов панели приборов от ЭБУ АБС 1.
Расконтрить и отвернуть гайку 3 клеммы провода "массы" жгута проводов панели приборов.
Снять кожух защитный правый арки колеса.
Отсоединить колодку 1, рисунок 19-10, жгута проводов панели приборов от датчика скорости правого переднего.
Отсоединить указатель 1, рисунок 19-11, поворота бокового правого от колодки 2 жгута проводов панели приборов.

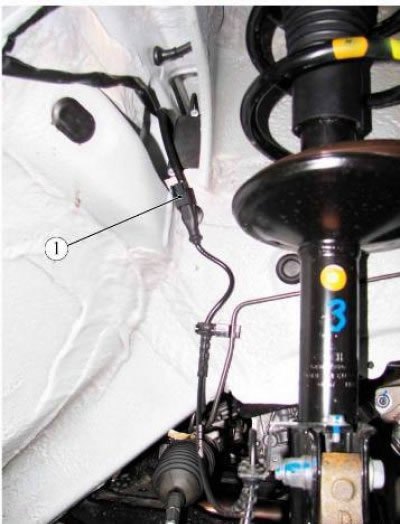

Рисунок 19-10 - Колодка жгута проводов панели приборов: 1 - колодка жгута проводов панели приборов к датчику скорости правому переднему
Рисунок 19-11 - Колодка жгута проводов панели приборов: 1 - указатель поворота боковой правый; 2 - колодка жгута проводов панели приборов
Отсоединить все колодки панели приборов от колодок жгута проводов панели приборов и снять панель приборов.
Отжать фиксатор пластиковый и снять уплотнительное кольцо 3, рисунок 19-9.
Снять обивку передних дверей.
Отсоединить колодки 2, рисунок 19-12, жгута проводов панели приборов от громкоговорителей передних правой и левой передних дверей.
Рисунок 19-12 - Отсоединение колодки жгута проводов панели приборов от громкоговорителя переднего: 1 - дверь передняя; 2 - колодка жгута проводов панели приборов к громкоговорителю переднему
Отсоединить колодки 1, рисунок 19-13, жгута проводов панели приборов от замков правой и левой передних дверей.

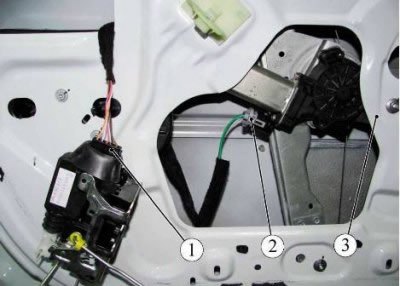

Рисунок 19-13 - Отсоединение жгута проводов панели приборов от замка и электродвигателя стеклоподъемника передней двери: 1 - колодка жгута проводов панели приборов к замку передней двери; 2 - колодка жгута проводов панели приборов к электродвигателю стеклоподъемника; 3 - передняя дверь
Отсоединить колодку 2 жгута проводов панели приборов от электродвигателей стеклоподъемников правой и левой передних дверей.
Отвернуть гайку и снять клемму 1, рисунок 19-14, провода "массы" жгута проводов панели приборов (ключ гаечный "на 10").
Рисунок 19-14 - Крепление клеммы провода "массы" жгута проводов панели приборов: 1 - клемма провода "массы" жгута проводов панели приборов; 2 - колодка жгута проводов панели приборов к колодке жгута проводов вещевого ящика
Отсоединить колодку 5, рисунок 19-15, жгута проводов вещевого ящика от колодки жгута проводов панели приборов.
Рисунок 19-15 - Жгут проводов вещевого ящика: 1 - подушка безопасности пассажира; 2 - колодка жгута проводов вещевого ящика к подушке безопасности пассажира; 3 - датчик включения света в вещевом ящике; 4 - плафон освещения вещевого ящика; 5 - колодка жгута проводов вещевого ящика к колодке жгута проводов панели приборов; 6 - вещевой ящик; 7 - выключатель блокировки подушки безопасности пассажира
Отсоединить колодку 1, рисунок 19-16, жгута электродвигателя отопителя от колодки 2 жгута проводов панели приборов.
Рисунок 19-16 - Жгут проводов панели приборов: 1 - колодка жгута электродвигателя отопителя к колодке жгута проводов панели приборов; 2 - колодка жгута проводов панели приборов к колодке жгута проводов электродвигателя отопителя
Отвернуть две гайки, и снять две клеммы 1 и 2, рисунок 19-17, проводов "массы" жгута проводов панели приборов (ключ гаечный "на 10").
Рисунок 19-17 - Жгут проводов панели приборов: 1, 2 - клемма провода "массы" жгута проводов панели приборов; 3 - колодка жгута проводов панели приборов к реле обогрева заднего стекла
Отсоединить колодку 3 жгута проводов панели приборов от реле обогрева заднего стекла.
Отсоединить колодку 1, рисунок 19-18, жгута проводов панели приборов от выключателя сигнала торможения.
Рисунок 19-18 - Жгут проводов панели приборов: 1 - колодка жгута проводов панели приборов к выключателю сигнала торможения; 2 - колодка жгута проводов панели приборов к дополнительному резистору вентилятора отопите ля; 3 - колодка жгута проводов панели приборов; 4 - колодка выключателя зажигания к колодке жгута проводов панели приборов
Отсоединить колодку 2 жгута проводов панели приборов от дополнительного резистора вентилятора отопителя.
Отсоединить колодку 4 выключателя зажигания от колодки 3 жгута проводов панели приборов.
Снять козырек левый противосолнечный, отсоединить переднюю часть обивки крыши и отвести ее в сторону.
Отсоединить колодку 1, рисунок 12-3, жгута проводов панели приборов от плафона освещения салона.
Извлечь ответвление жгута проводов панели приборов от плафона освещения салона.
Снять облицовку туннеля пола.
Отсоединить колодку 1, рисунок 19-19, жгута проводов панели приборов от прикуривателя.
Рисунок 19-19 - ЭБУ подушек безопасности: 1 - колодка жгута проводов панели приборов к прикуривателю; 2 - ЭБУ подушек безопасности; 3 - колодка жгута проводов панели приборов к ЭБУ подушек безопасности; 4 - кронштейн крепления облицовки туннеля пола; 5 - гайка крепления кронштейна; 6 - гайка крепления клеммы провода "массы" жгута проводов панели приборов; 7 - гайка крепления кронштейна
Отсоединить колодку 3 жгута проводов панели приборов от ЭБУ подушек безопасности 2.
Отвернуть две гайки 5, 7 крепления кронштейна 4 облицовки туннеля пола (головка сменная 13, вороток).
Снять кронштейн крепления облицовки туннеля пола.
Отвернуть гайку 6 крепления клеммы провода "массы" жгута проводов панели приборов (головка сменная 10, вороток).
Снять клемму провода "массы" жгута проводов панели приборов.
Отсоединить колодку 1, рисунок 19-20, жгута проводов панели приборов от выключателя сигнализатора ручного тормоза.
Рисунок 19-20 - Выключатель сигнализатора ручного тормоза: 1 - колодка жгута проводов панели приборов
Отсоединить колодку 1, рисунок 19-21, жгута проводов обогрева сидений от колодки жгута проводов панели приборов.
Рисунок 19-21 - Жгут проводов обогрева сидений: 1 - колодка жгута проводов обогрева сидений к колодке жгута проводов панели приборов; 2 - сиденье переднее; 3 - колодка жгута проводов обогрева сидений к колодке спинки сиденья
Снять переднее сиденье 2.
Отсоединить колодку 4, рисунок 19-22, жгута проводов панели приборов от разъема 3 выключателя обогрева сидений.
Рисунок 19-22 - Отсоединение жгута проводов панели приборов от выключателя обогрева сидений: 1 - выключатель обогрева сидений; 2 - облицовка переднего сиденья; 3 - разъем выключателя обогрева сидений; 4 - колодка жгута проводов панели приборов; 5 - сиденье переднее
Снять обивку центральной стойки правой и левой.
Отвернуть два винта 2, рисунок 14-2, крепления монтажного блока 1 в салоне автомобиля к кронштейну (головка сменная Torx Т20, вороток).
Снять монтажный блок.
Отсоединить две колодки 2 и 3, рисунок 19-23, жгута проводов панели приборов от ЦЭКБС 1.
Рисунок 19-23 - ЦЭКБС (центральный электронный коммутационный блок в салоне): 1 - ЦЭКБС; 2, 3 - колодки жгута проводов панели приборов к колодкам ЦЭКБС
Отсоединить колодку 2, рисунок 19-24, жгута проводов панели приборов от блока 1 управления отоплением, кондиционированием и вентиляцией.

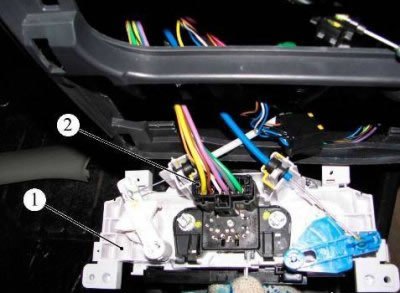

Рисунок 19-24 - Блок управления отоплением, кондиционированием и вентиляцией: 1 - блок управления отоплением, кондиционированием и вентиляцией; 2 - колодка жгута проводов панели приборов
Отсоединить колодку 1, рисунок 19-25, жгута проводов панели приборов от вентилятора 2 отопителя.

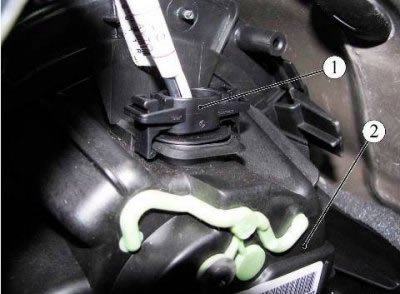

Рисунок 19-25 - Вентилятор отопителя: 1 - колодка жгута проводов панели приборов к вентилятору отопителя; 2 - вентилятор отопителя
Отсоединить две колодки 1 и 2, рисунок 20-1, жгута проводов заднего от колодок жгута проводов панели приборов.
Снять жгут проводов панели приборов.
Установка
Установку жгута проводов панели приборов выполнять в порядке обратном снятию.
При этом момент затяжки гаек крепления клемм проводов "массы" жгута проводов панели приборов 8 Н·м (0,8 кгс·м) (головка сменная 10, вороток, ключ моментный).
