Снятие
Установите колеса в положение для движения по прямой.
Заблокируйте ЭБУ подушек безопасности.
Выключите зажигание.
Отключите аккумуляторную батарею.
Снимите:
- фронтальную подушку безопасности водителя,
- рулевое колесо.
Отверните два нижних винта крепления (1).
Отсоедините нижний подрулевой облицовочный кожух в направлении стрелки (2).

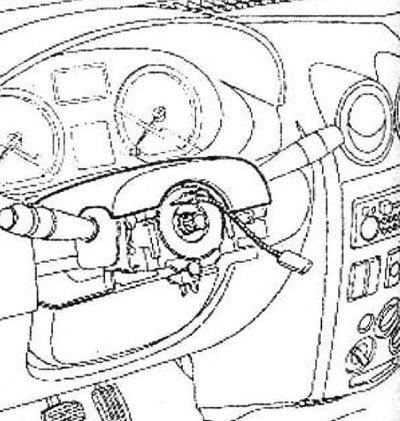

Снимите верхний подрулевой кожух.

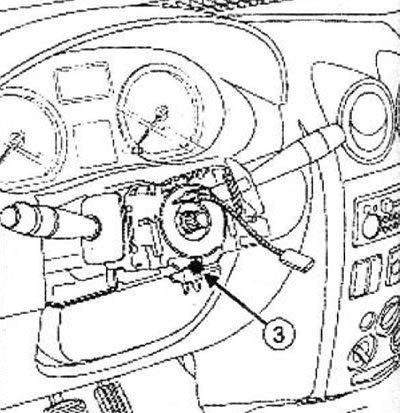

Отверните винт (3) крепления контактного диска.
Резким ударом по отвертке разблокируйте конусное соединением снимите узел контактного диска с рулевой колонки.

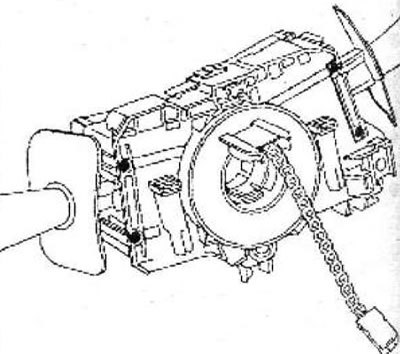

Примечание: Перед снятием узла обязательно зафиксируйте контактный диск, закрепив его поворотную часть с помощью липкой ленты.
Частично высвободите блок подрулевых переключателей, и разъедините разъемы.
Снимите блок подрулевых переключателей.
Установка
Обязательно замените болт крепления после каждого снятия рулевого колеса.
Убедитесь, что колеса установлены в положение для движения по прямой.
Убедитесь в том, что лента контактного диска расположена по центру (2.5 оборота в каждую сторону).
Примечание: В случае замены новая деталь поставляется с контактным диском в отцентрированном положении, зафиксированном лип кой этикеткой, которая разрывается при первом повороте рулевого колеса (при установке диска колеса должны быть установлены в положения для движения по прямой).
Установите узел на рулевую колонку.
Соедините разъемы.
Снимите липкую ленту.
Примечание: Завершите установку и затяните болт только после того, как будут установлены обе половины кожуха, при этом рычажные переключатели должны быть установлены без перекоса относительно щитка приборов и приборной панели. Для облегчения доступа к болту в нижнем кожухе имеется прорезь.
Защелкните:
- верхний подрулевой кожух,
- нижний облицовочный кожух.
Заверните два нижних болта крепления.
Отрегулируйте положение рычагов переключателя относительно щитка приборов и приборной панели.
Заверните винт (3) крепления контактного диска.
Установите:
- рулевое колесо,
- фронтальную подушку безопасности водителя.
Подключите аккумуляторную батарею.
Разблокируйте ЭБУ подушек безопасности.
Проверьте работу все подрулевых переключателей.
Проверка после ремонта
Включите зажигание.
Проверьте работу контактного диска:
- поверните рулевое колесо в крайнее левое положение,
- поверните рулевое колесо в крайнее правое положение,
- верните рулевое колесо в центральное положение,
- убедитесь в отсутствии вывода сообщения о неисправности на щитке приборов.
